汽车前面板注塑成型模具结构设计方案

　　这套模具针对乘用车辆前部外覆盖面板的注塑成型需求开发，对应的制件是车辆前脸区域的核心外观与结构集成件，日常装车后承担前脸造型呈现、前端部件安装承载、低速碰撞缓冲吸能的多重作用，适配量产车型的总装流水线装配节拍，制件本身需要兼顾外观面的高光无痕要求与背部安装点位的尺寸精度，避免装车后出现配合缝隙不均、安装卡扣错位的问题。

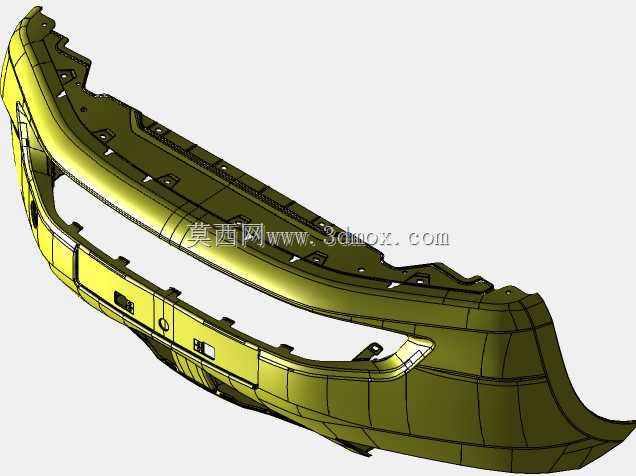

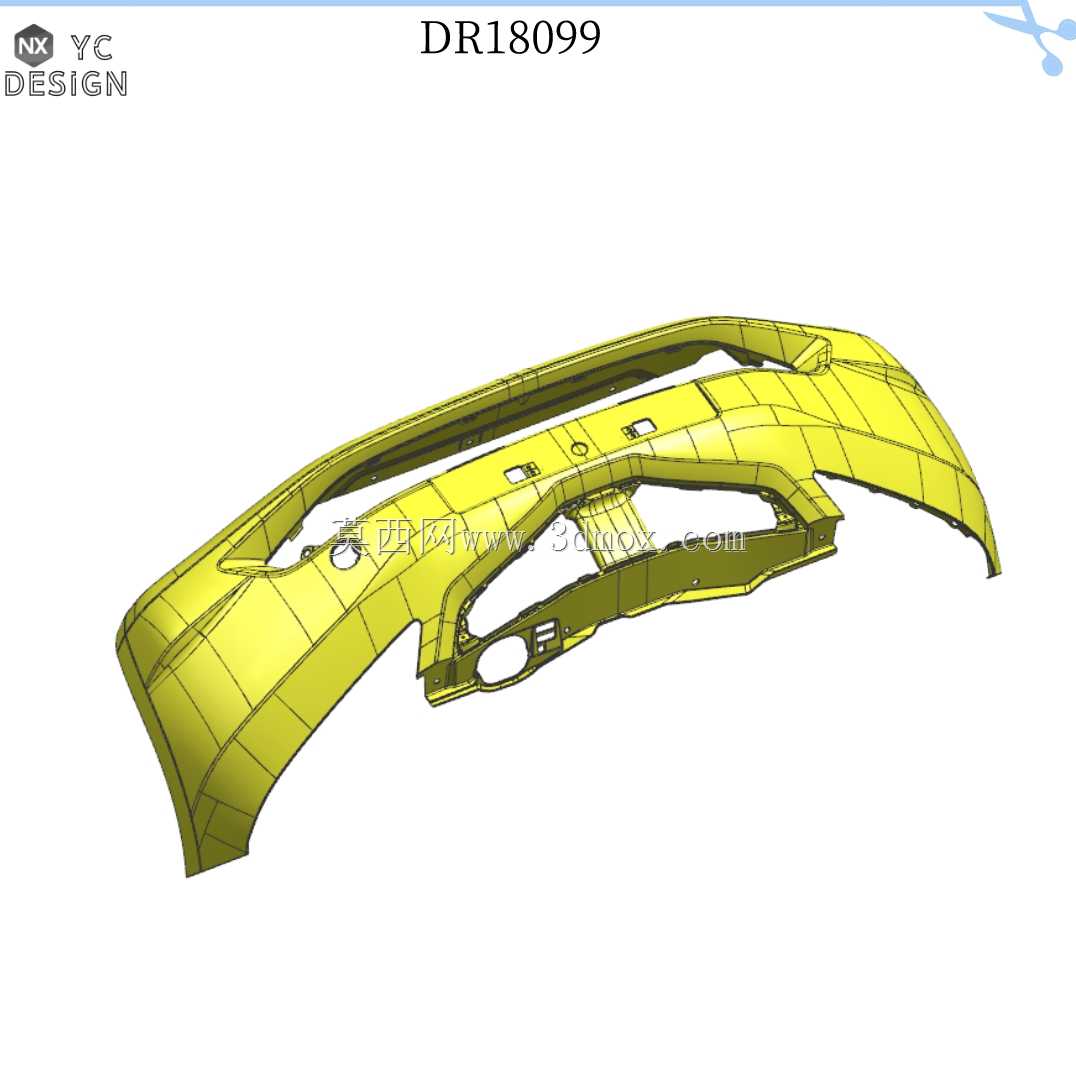

　　从制件本身的特性来看，汽车前面板属于大尺寸薄壁弧形注塑件，整体沿车辆横向呈大曲率弧面延伸，型面高低落差大，表面分布有格栅安装位、雷达探头预留孔、拖车钩盖板安装槽、大灯配合缺口等多处特征，背部带有纵横交错的加强筋结构与多组卡扣安装座，不同区域的壁厚存在渐变设计，外观区域壁厚控制在2.8-3.2mm区间，筋位根部厚度控制在壁厚的0.6倍以内，避免成型后出现表面缩痕影响外观质量。制件的材料选用改性PP+EPDM-T20，这类材料具备较好的抗冲击性能与耐候性，适合车辆外饰件的使用环境，但材料收缩率存在各向异性，大尺寸弧面区域容易出现翘曲变形，这也是模具设计阶段需要重点解决的问题。

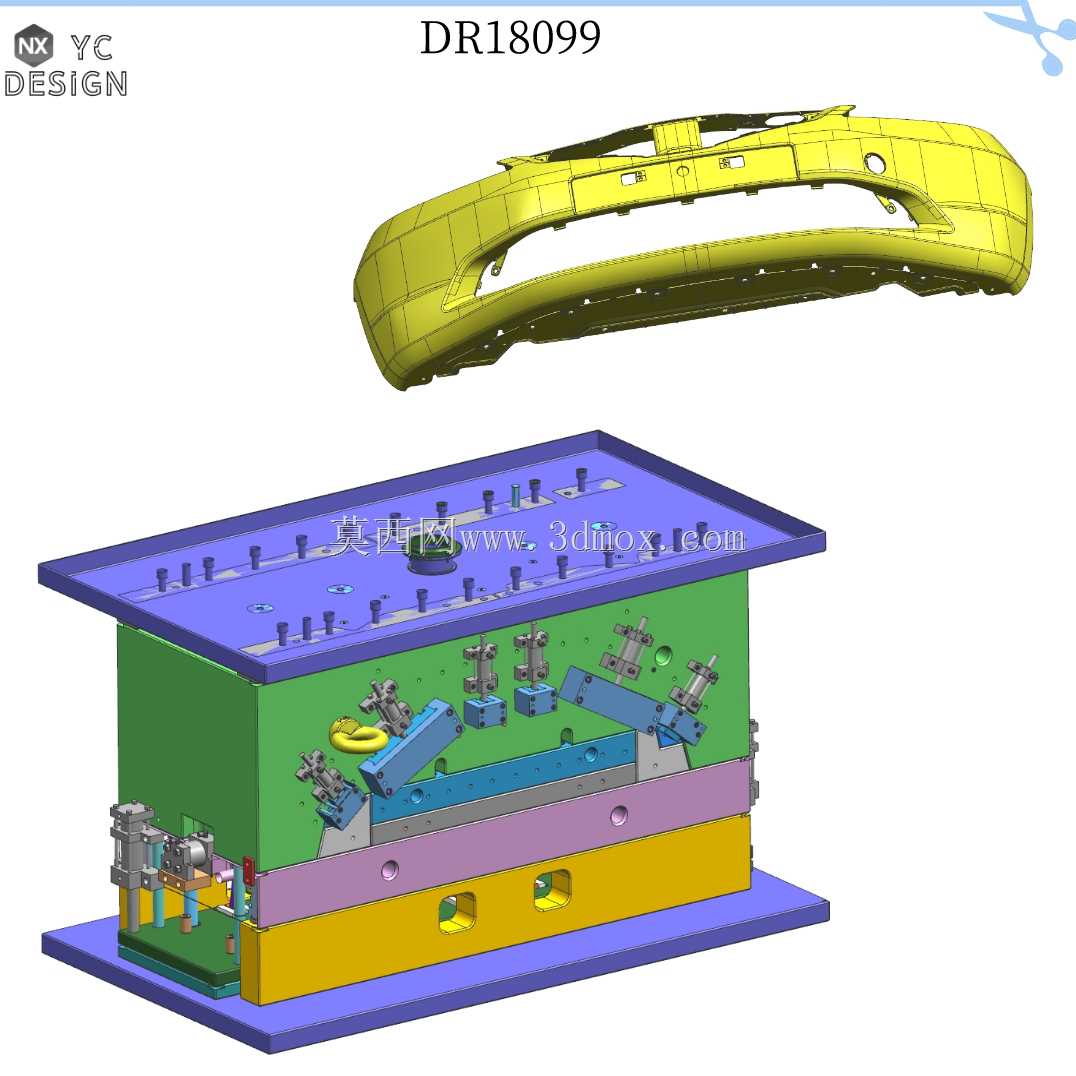

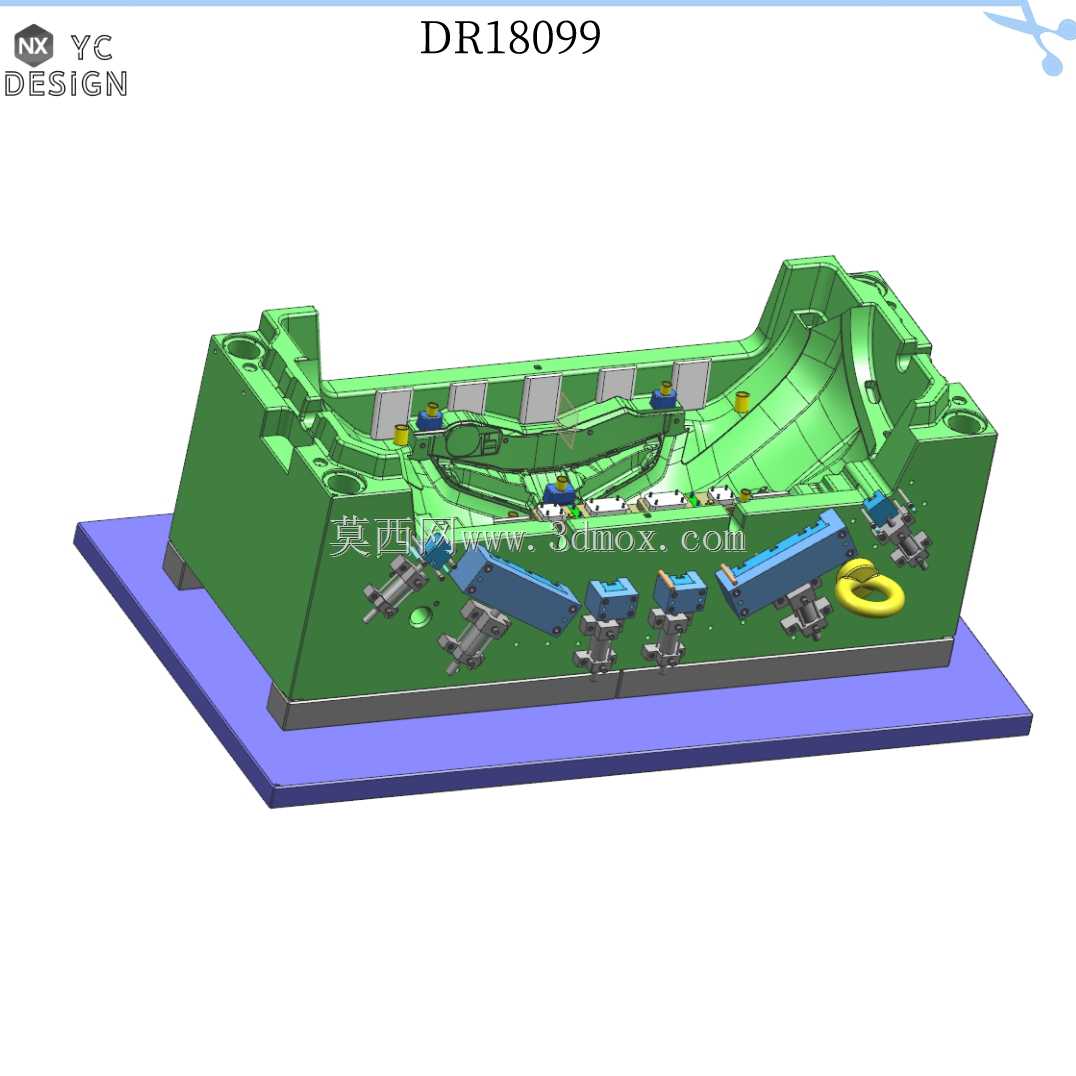

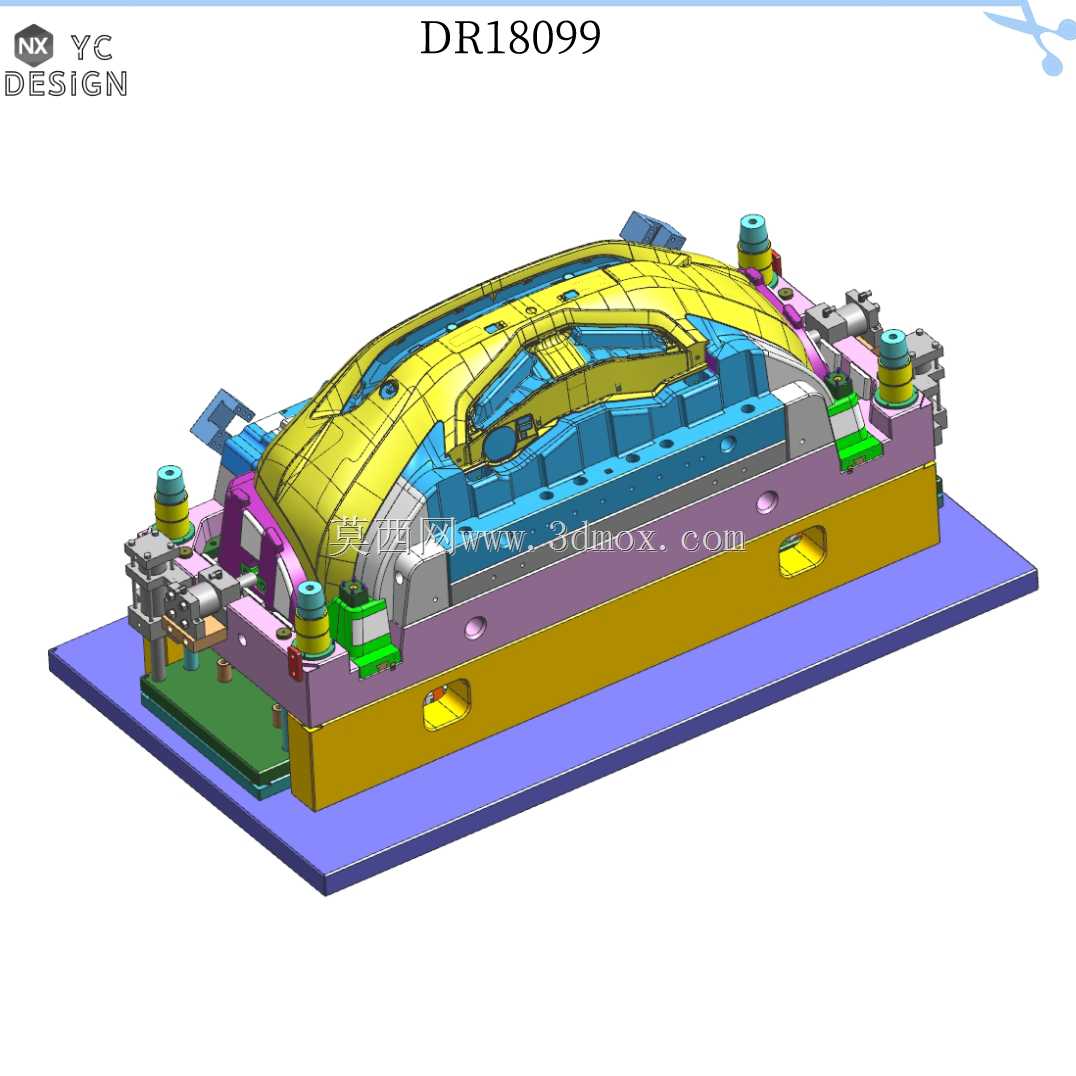

　　模具的整体结构采用冷流道结合热嘴的进胶方案，在制件背部非外观区域设置多点针阀式热嘴进胶，配合冷流道分流道实现熔料的均衡填充，避免在外观面留下进胶痕迹，同时平衡不同区域的填充压力，减少熔接痕的产生。分型面的设计完全贴合制件的最大轮廓线，沿制件周圈的弧形走势做顺滑过渡，在倒扣区域设置多组斜顶与滑块结构，其中制件两侧的大灯安装位倒扣采用大角度斜向滑块，背部的卡扣安装位采用斜顶结构，所有抽芯结构的行程都经过严格核算，保证开模后抽芯距离足够，不会出现制件顶出时的剐蹭问题。冷却系统采用随形水路设计，沿制件的弧形型面布置多层循环水路，在筋位集中、热量堆积的区域加密水路布置，控制模具不同区域的温差在5℃以内，减少制件冷却不均导致的翘曲变形，同时缩短成型周期，适配量产的效率要求。

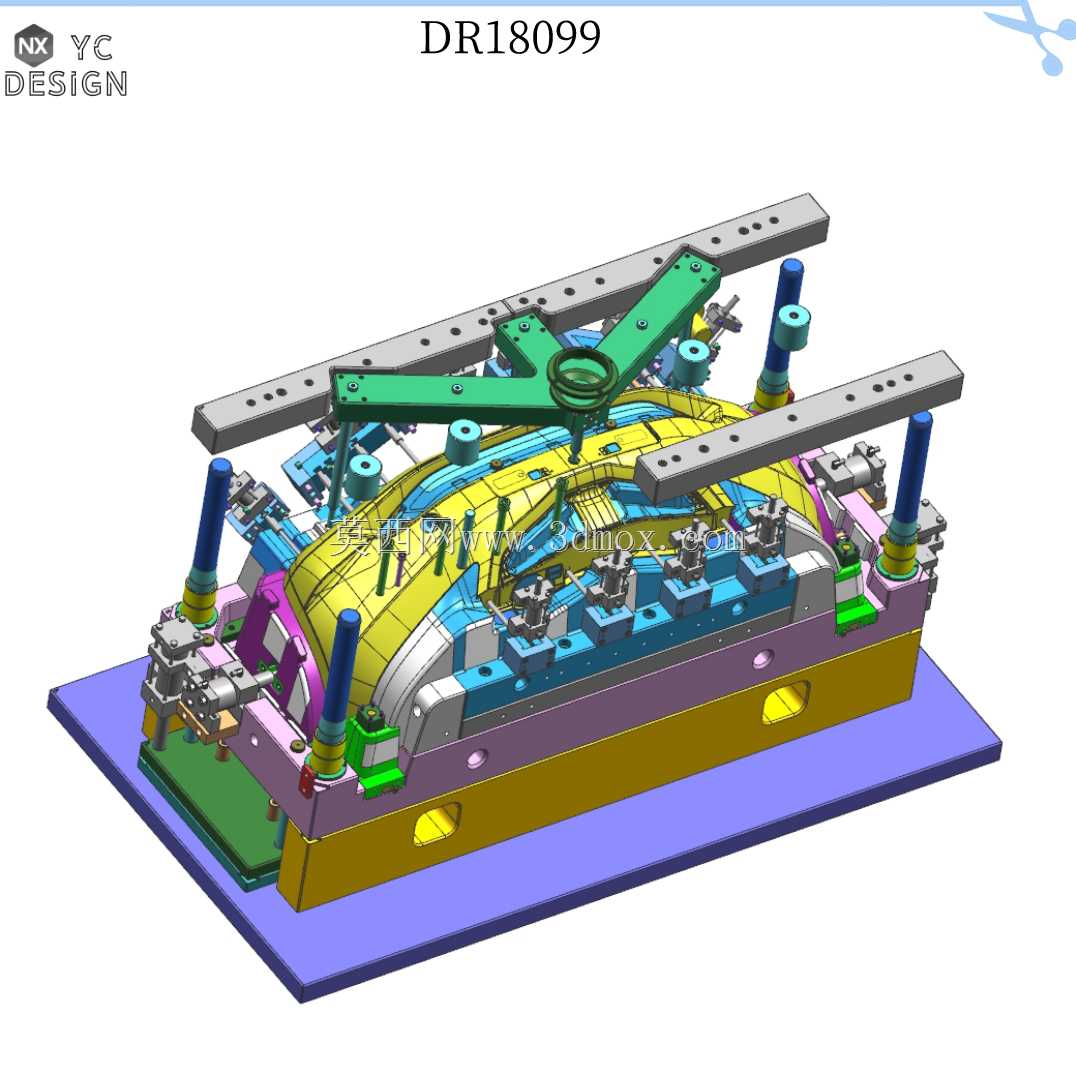

　　顶出系统采用顶块、顶杆、斜顶复合顶出的方式，在制件的加强筋、安装座等刚性较好的区域布置顶杆，在大平面区域设置顶块，避免顶出时制件出现顶白、顶穿的缺陷，所有顶出元件的排布都避开制件的外观面，保证外观区域无顶出痕迹。模具的导向定位系统除了常规的导柱导套外，在分型面周圈设置多组锥面定位结构，承受注塑过程中的侧向压力，保证合模精度，避免长期生产后出现分型面错位导致的飞边问题。

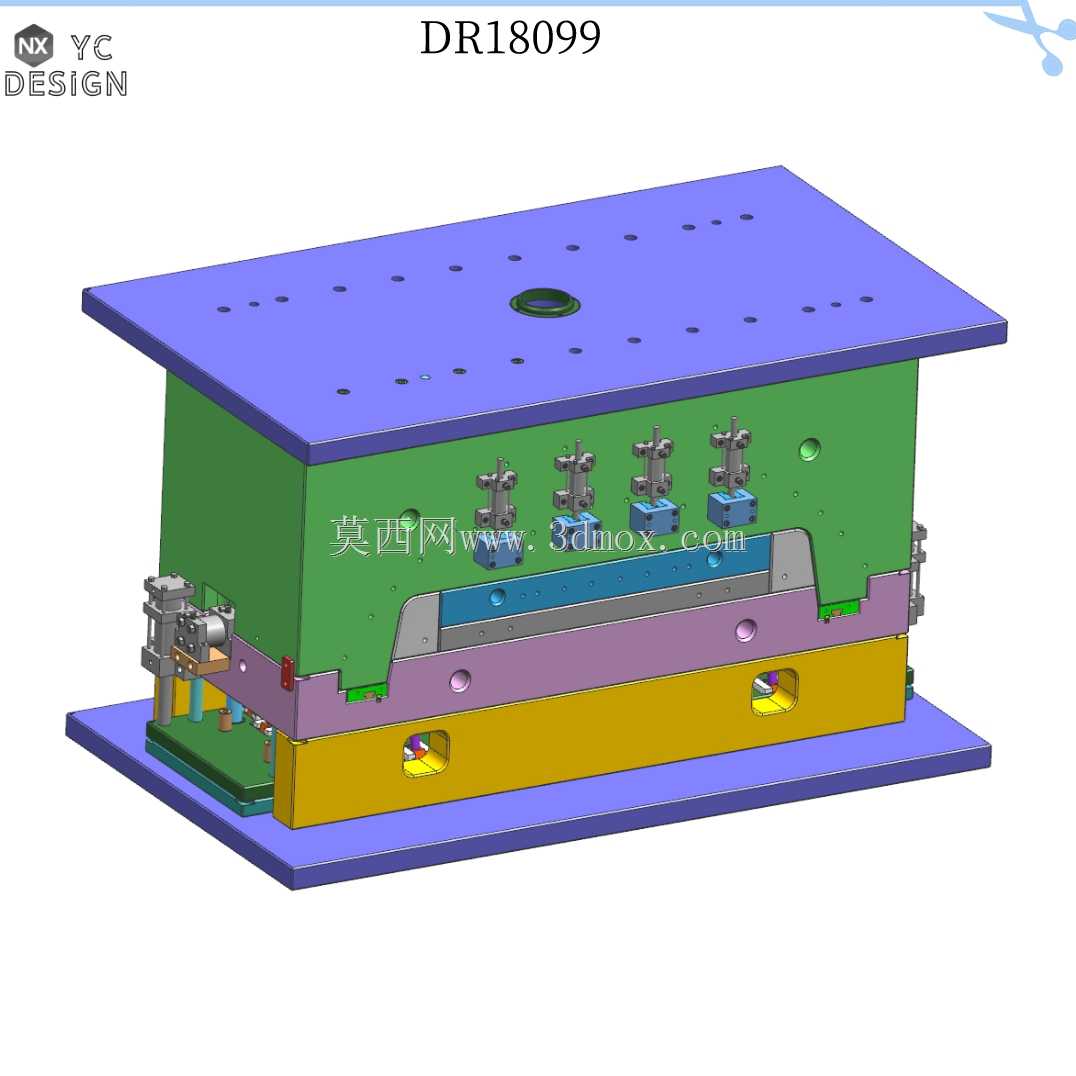

　　从安装适配的角度来看，这套模具适配1600T规格的卧式注塑机安装，模具的整体长宽尺寸、锁模孔位置、顶出孔排布都对应设备的安装参数设计，浇口套的球面半径与注塑机射嘴匹配，定位环尺寸与设备定位孔适配，吊装时的吊环位置经过重心核算，保证模具吊装过程的平稳。试模阶段需要重点调整注塑温度、保压压力与冷却时间参数，针对大尺寸弧面的翘曲问题，通过调整不同区域的模温、保压压力分段设置来补偿变形，保证最终成型的制件尺寸符合装车公差要求，外观面无明显熔接痕、缩痕、飞边等缺陷，安装点位的位置度公差控制在±0.2mm以内，满足总装线上的快装要求。
