汽车前围板注塑成型模具结构方案

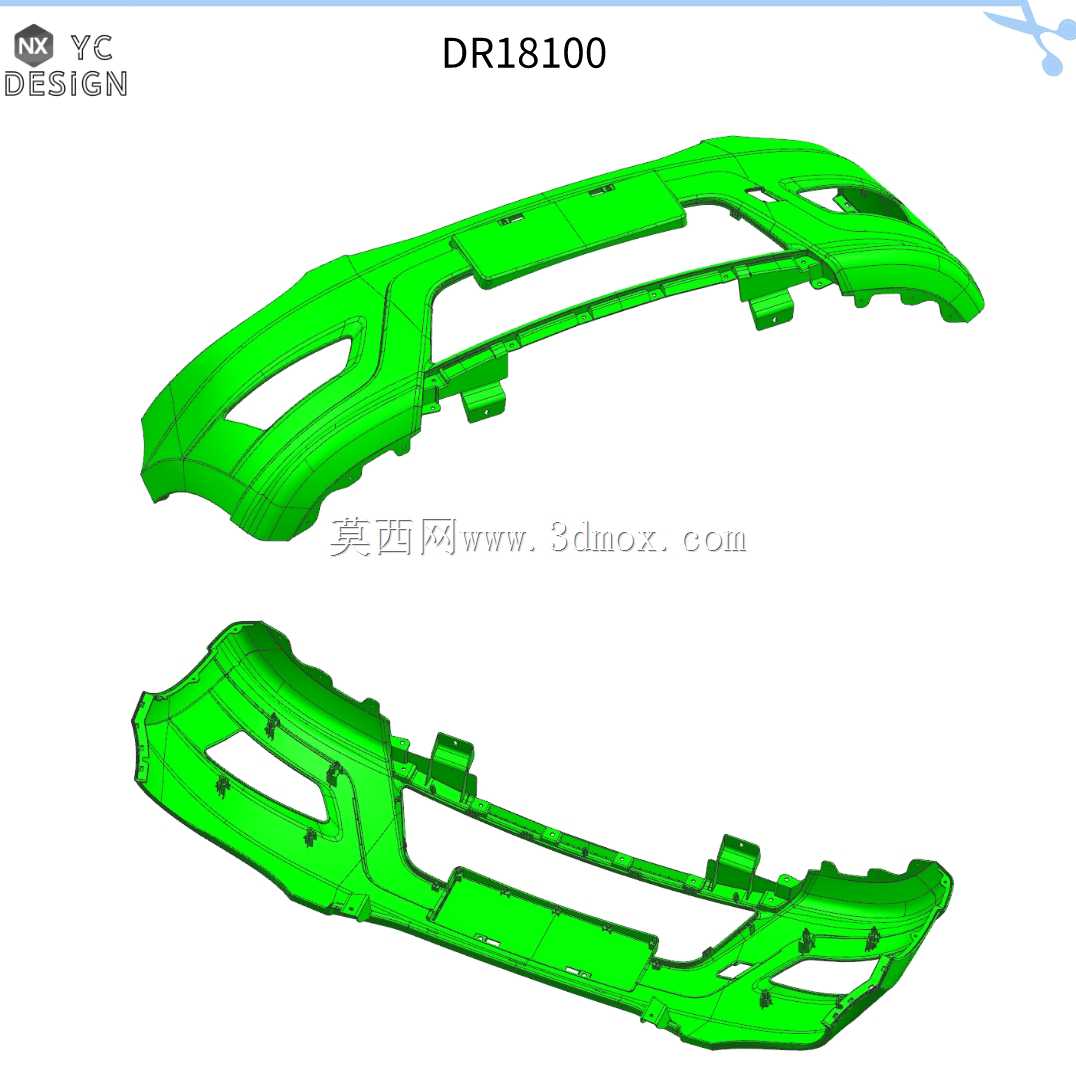

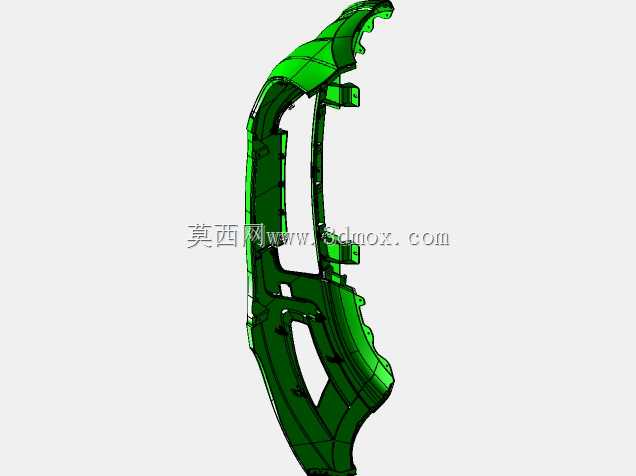

　　这套模具对应的成型制品是汽车前部的前围板构件，这类构件属于汽车外覆盖件与机舱分隔构件的结合部，在整车装配中承担着分隔发动机舱与乘员舱、阻隔机舱噪音传递、为前部线束与管路提供安装点位、承接前保险杠与翼子板装配定位的多重作用，日常装车场景下需要兼顾一定的结构强度与外观面精度，避免装车后出现装配间隙不均、行车过程中异响共振的问题。

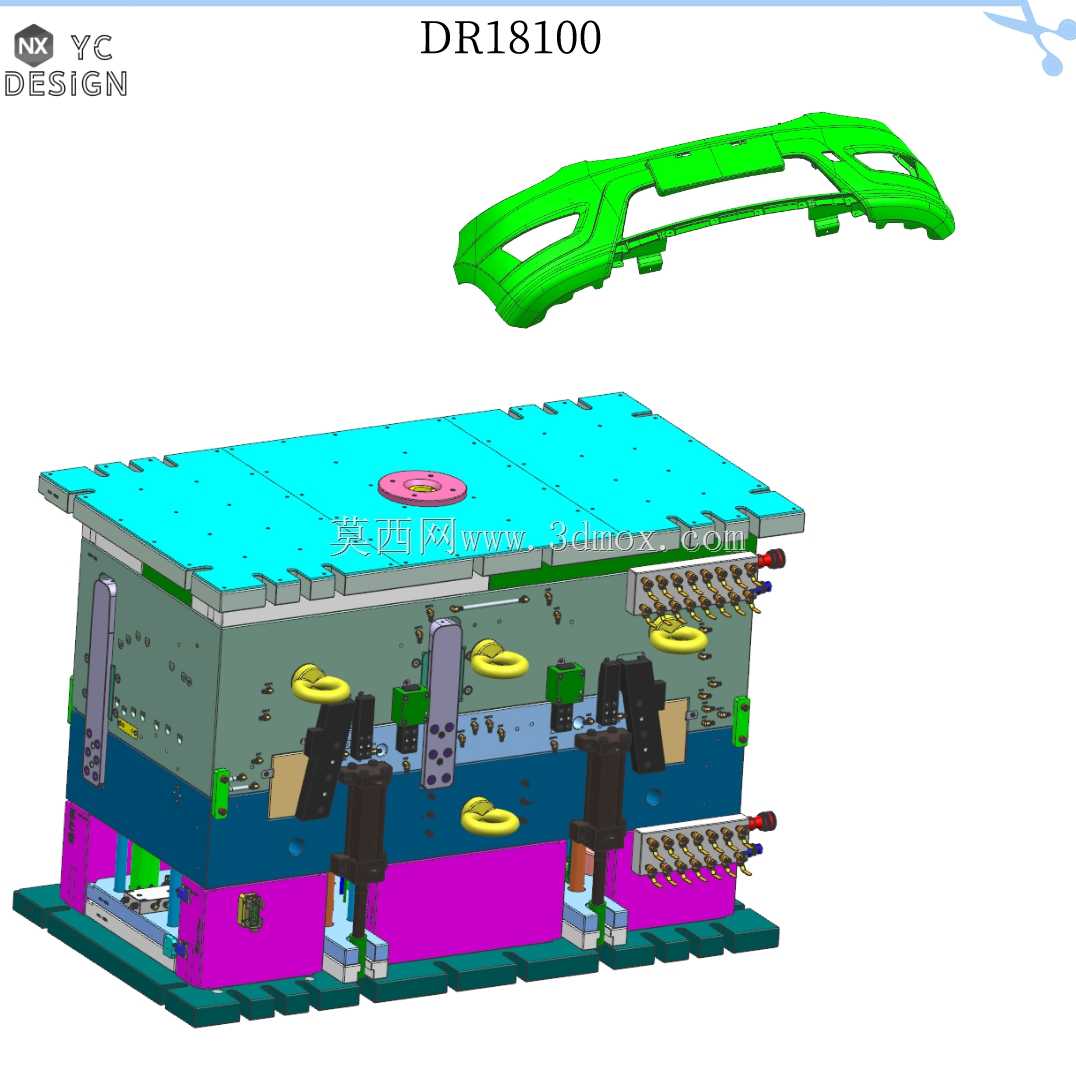

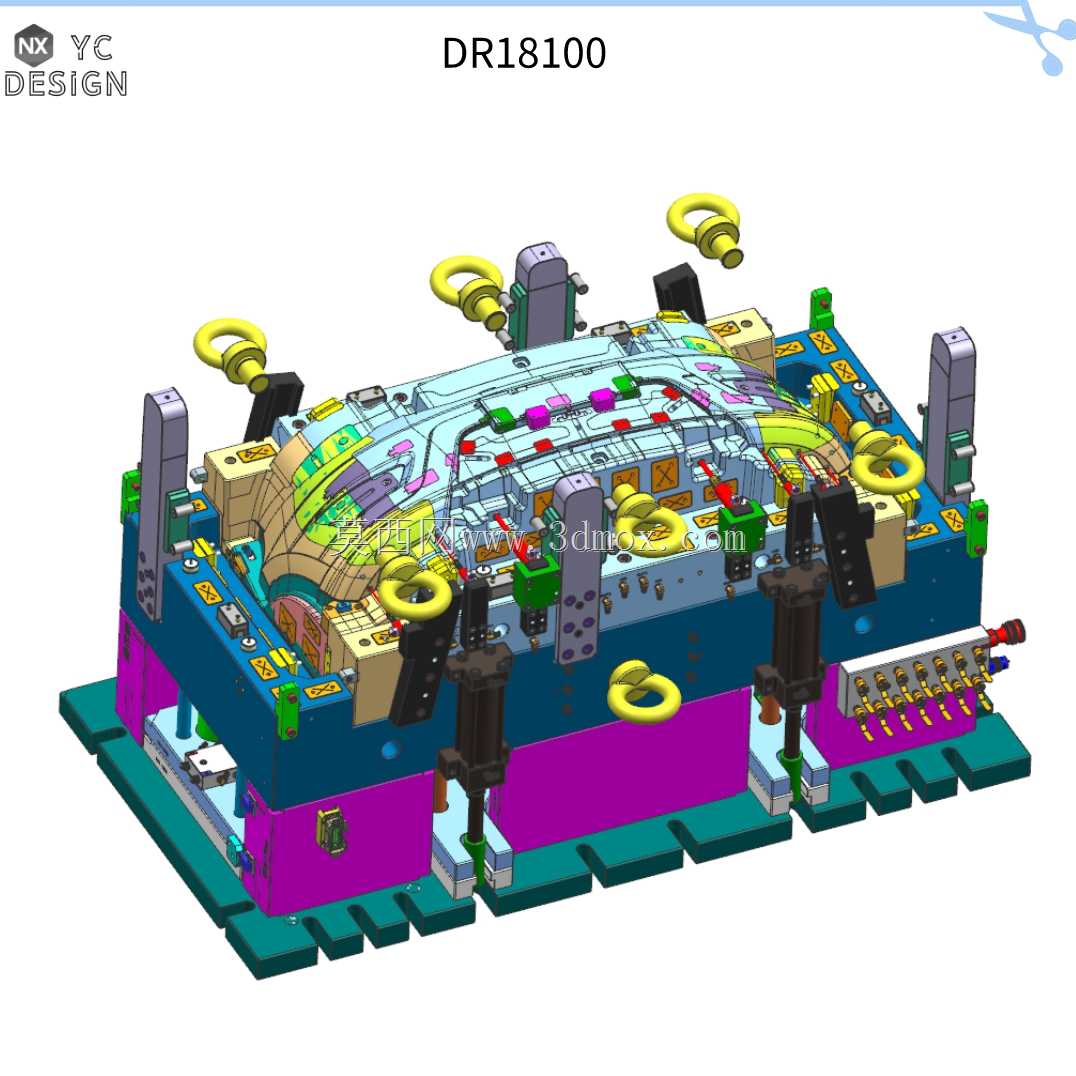

　　从模具整体结构来看，这套模具采用了常用的两板模改良结构，分型面沿着前围板的产品轮廓自然分切，针对产品上多处倒扣的安装卡扣位，设置了对应的斜顶与侧向抽芯机构，开模过程中侧向抽芯会先于主分型面开模动作完成侧方位退芯，避免硬顶造成产品卡扣断裂或者外观面拉伤。模具的型腔侧采用了整体式型腔镶件，对应产品的外观面做了均匀的抛光处理，保证注塑完成后产品外观面无明显熔接痕、缩印缺陷，减少后续喷涂工序的打磨工作量；型芯侧则采用了分体式镶拼结构，针对产品上的加强筋、安装柱位单独做了镶件拆分，既方便后续加工过程中对筋位处的排气槽做精修，也能在长期生产出现磨损、飞边问题时单独更换对应镶件，降低模具维护成本。

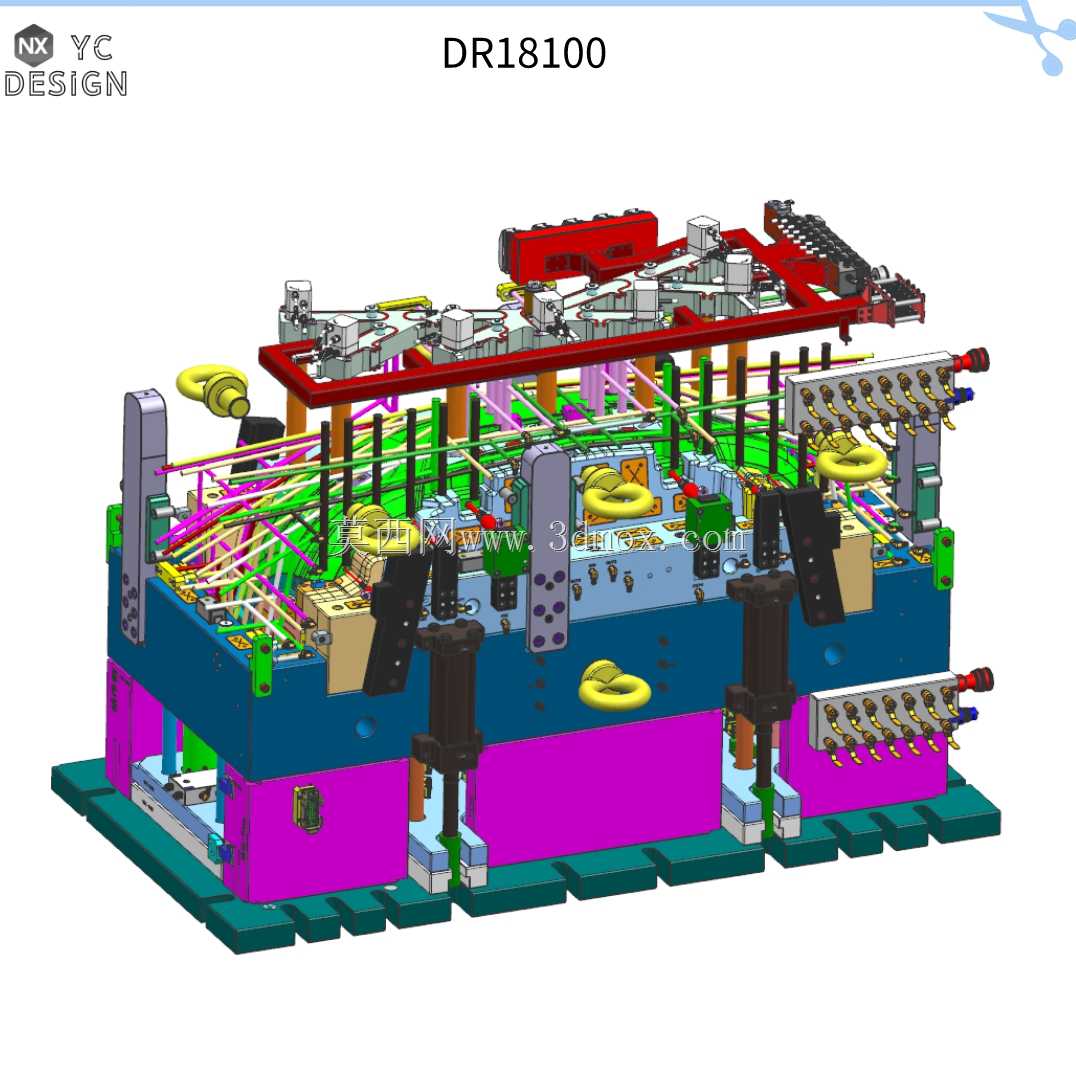

　　冷却系统的排布上，这套模具沿着产品的外形轮廓做了随形水路设计，型腔侧的水路距离产品外观面的距离保持均匀，避免出现冷却不均导致的产品翘曲变形；型芯侧针对产品上较厚的安装柱位、加强筋交汇位置，单独设置了小直径的水井冷却，缩短这些厚胶位的冷却时间，避免厚胶位处出现缩痕、内部气泡缺陷，同时也能缩短整体注塑周期，提升批量生产的效率。浇注系统采用了热流道转冷流道的进胶方式，进胶点选在产品背面非外观的区域，避免进胶痕迹残留在外观面影响后续涂装效果，热流道的使用可以减少流道凝料的产生，降低原材料的损耗，冷流道段则配合冷料井设计，收纳前端冷料，避免冷料进入型腔造成产品表面冷料斑缺陷。

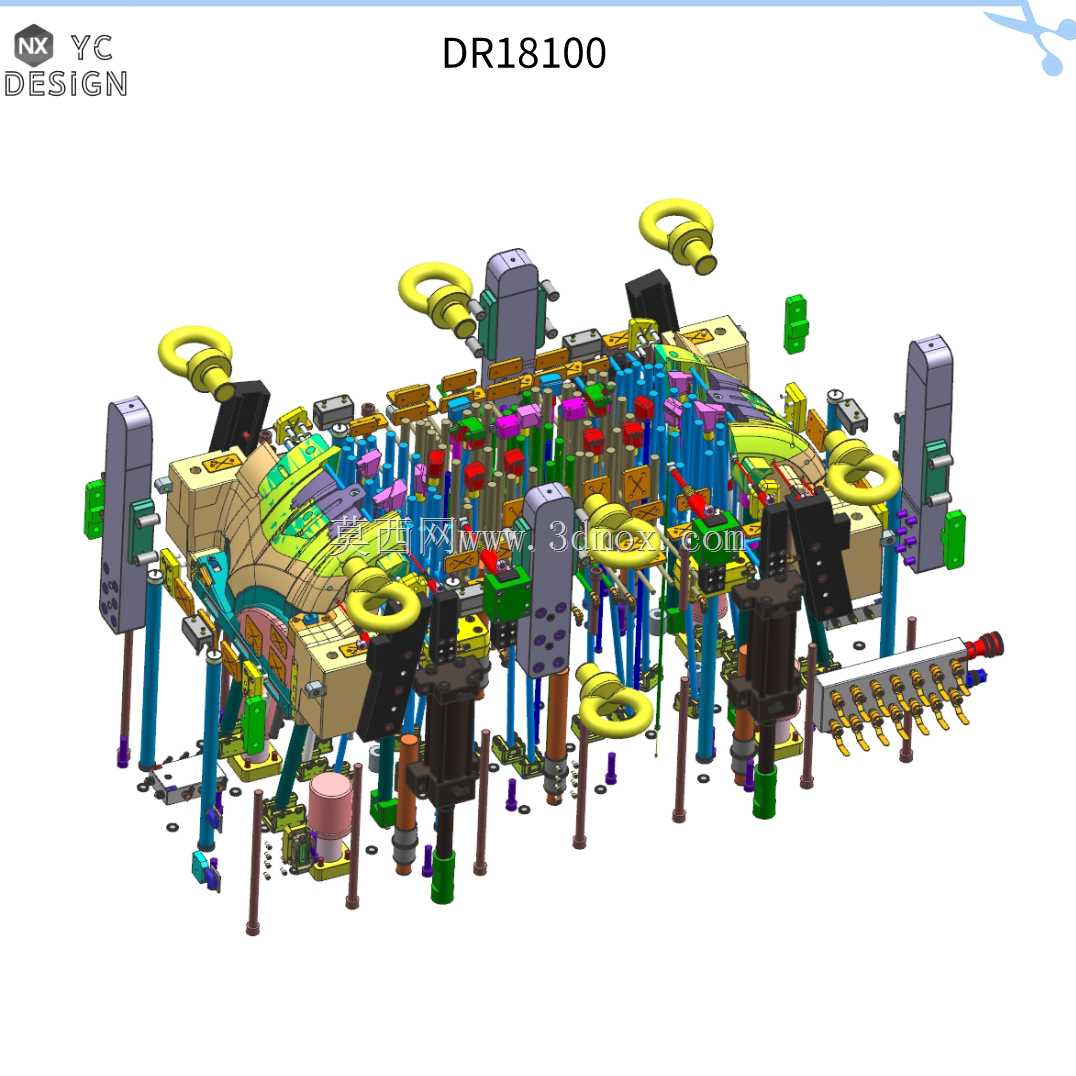

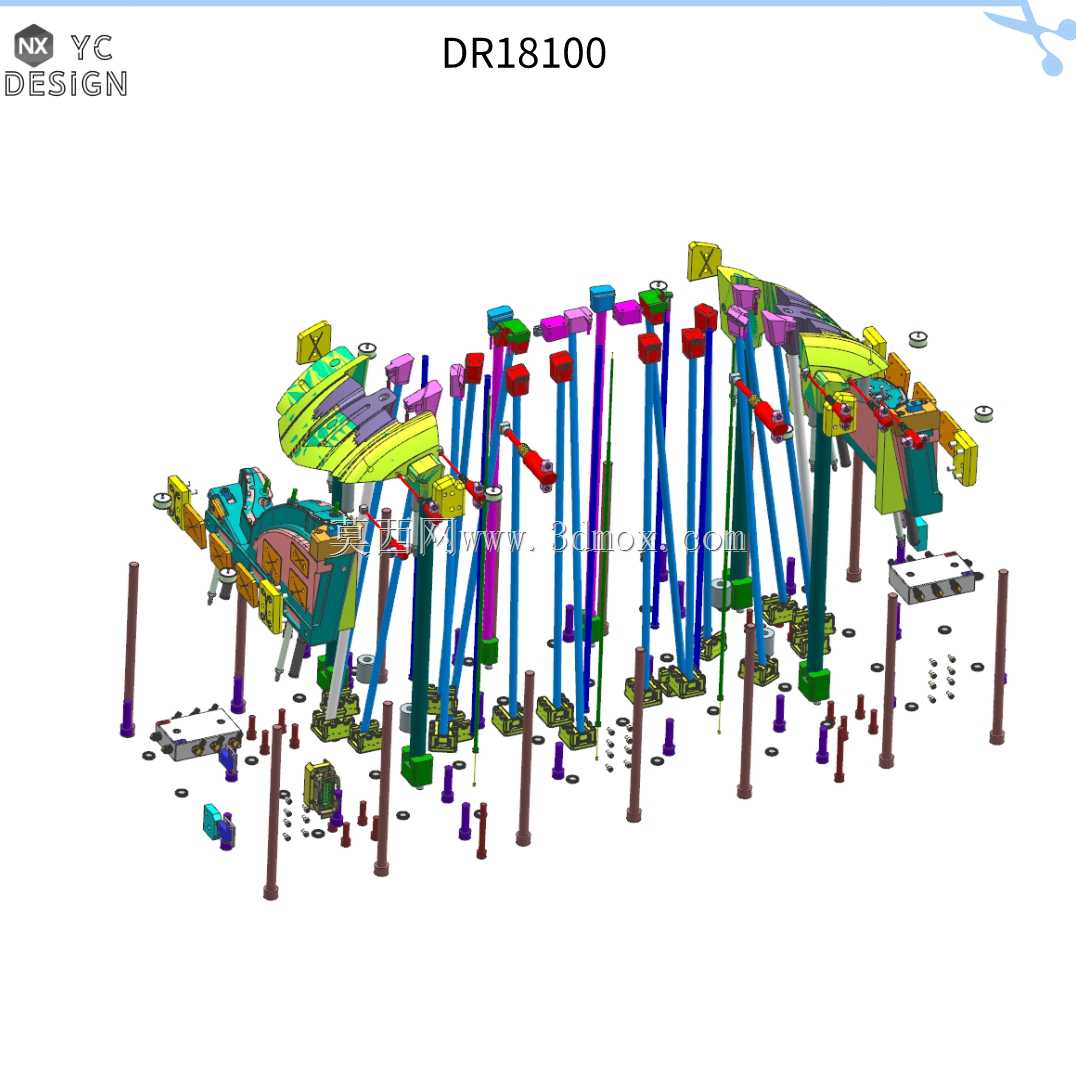

　　顶出系统的排布结合了产品的结构特点，在产品的周边安装边、内部加强筋位置均匀布置了圆顶针，在产品面积较大的平面区域设置了对应的直顶块，保证顶出过程中产品受力均匀，避免顶出力不均造成产品顶白、顶变形问题；针对产品上深度较深的筋位，还配套设置了顶管结构，保证筋位处能够顺利脱模，不会出现粘定模的情况。模具的导向系统除了常规的导柱导套之外，在模具的四个边角位置额外设置了零度定位块，保证合模过程中型腔与型芯的对位精度，避免长期生产过程中导柱磨损出现分型面错位，造成产品飞边、壁厚不均的问题。排气系统的设计上，除了在分型面周边开设了对应深度的排气槽之外，在每个镶件的拼合位置、顶针与顶针孔的配合间隙处都做了对应的排气设计，保证注塑过程中型腔内的空气能够顺利排出，避免产品出现困气烧焦、填充不满的缺陷。

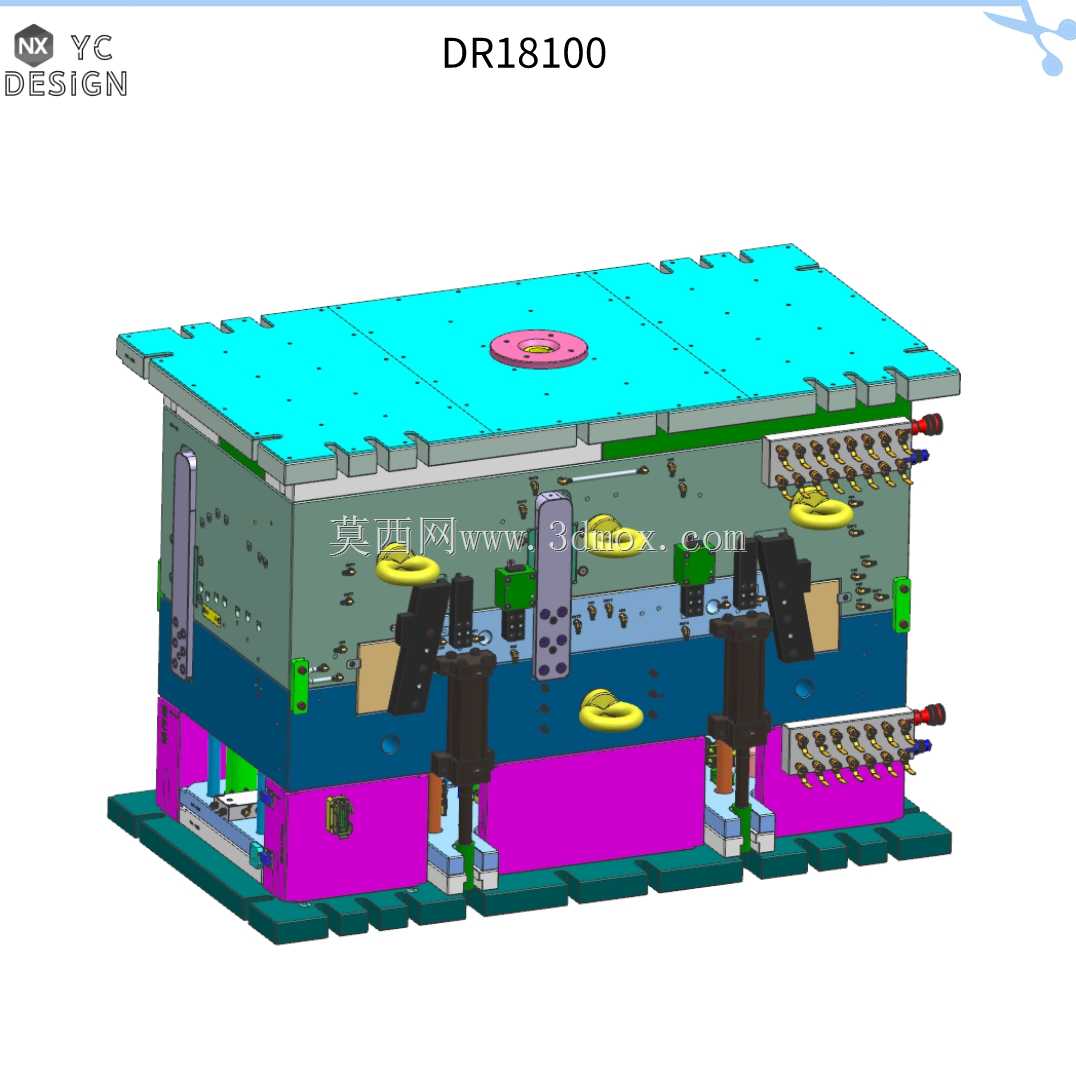

　　安装边界方面，这套模具的整体外形尺寸适配常用的卧式注塑机安装规格，模具的码模槽位置按照对应吨位注塑机的标准尺寸设计，吊环孔的位置考虑了模具整体的重心分布，保证吊装过程中模具保持平衡，避免吊装倾斜造成安全隐患；模具的顶出孔位置与注塑机的顶杆位置匹配，不需要额外加装顶出延长杆就能适配设备安装，配套的冷却水路接头、油缸接口都设置在模具的非操作侧，避免生产过程中管路干涉操作人员的取件动作。在实际生产场景中，这套模具适配常用的改性PP类汽车饰件原材料，成型后的产品尺寸精度能够满足整车装配的公差要求，不需要做大量的二次修整就能直接进入下一工序，针对前围板产品上需要装配卡扣、线束支架的位置，模具上直接做了对应的定位结构，成型后产品自带安装定位点，减少后续装配工序的定位工作量。
