金属板材级进冲压成型模具结构

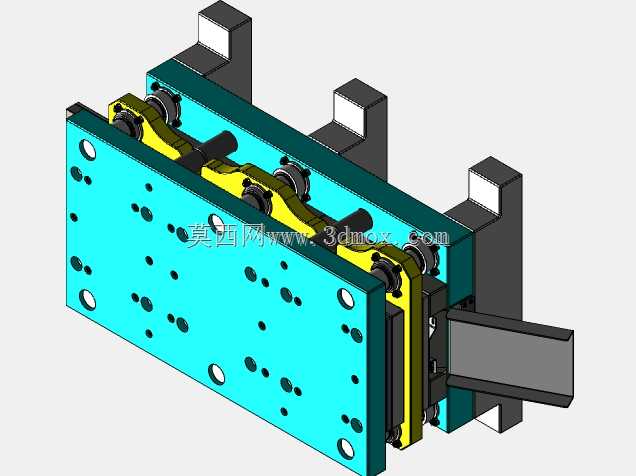

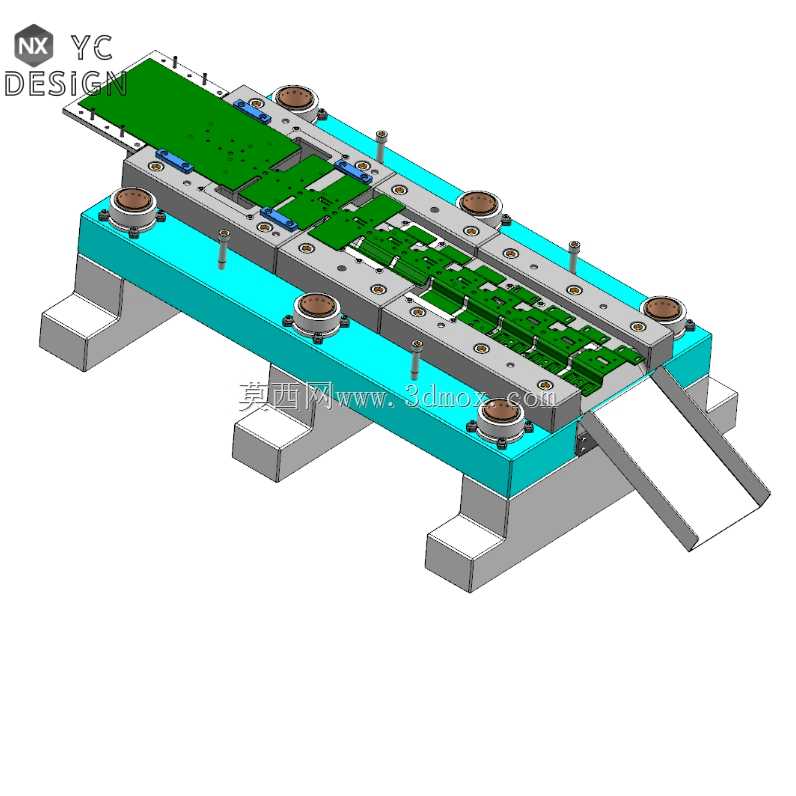

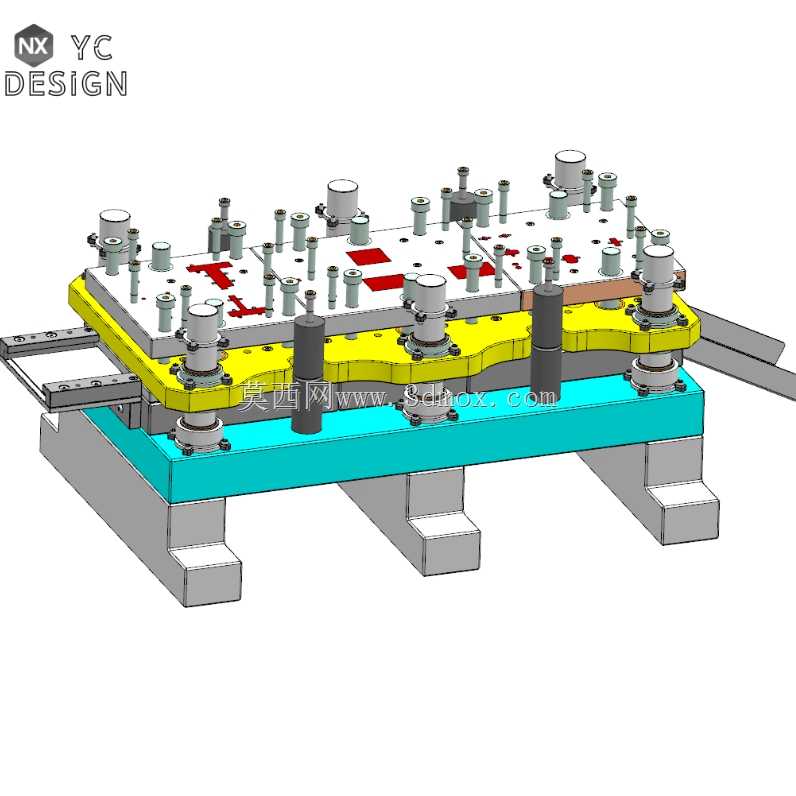

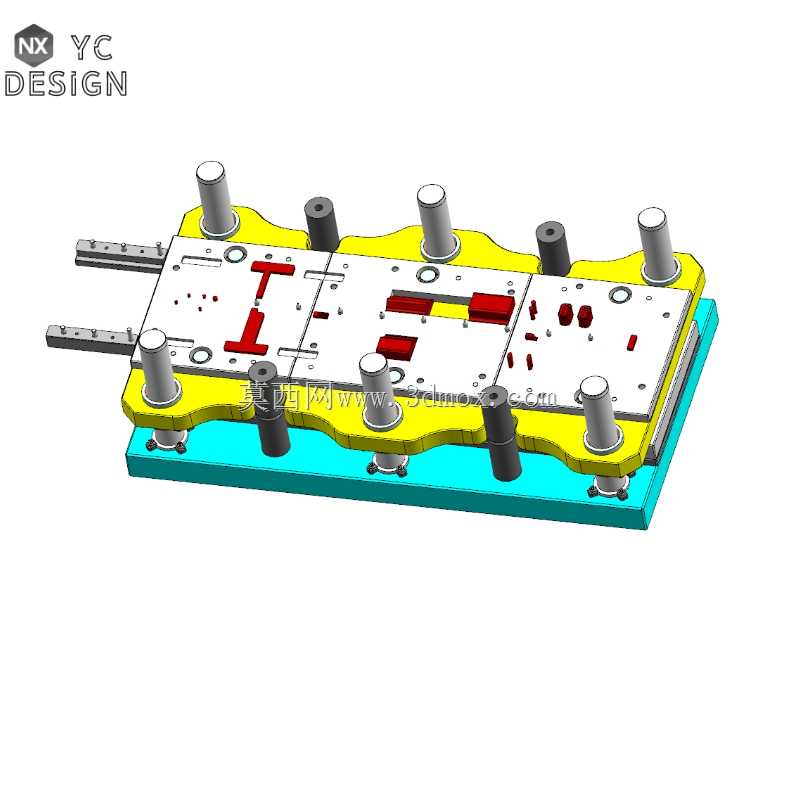

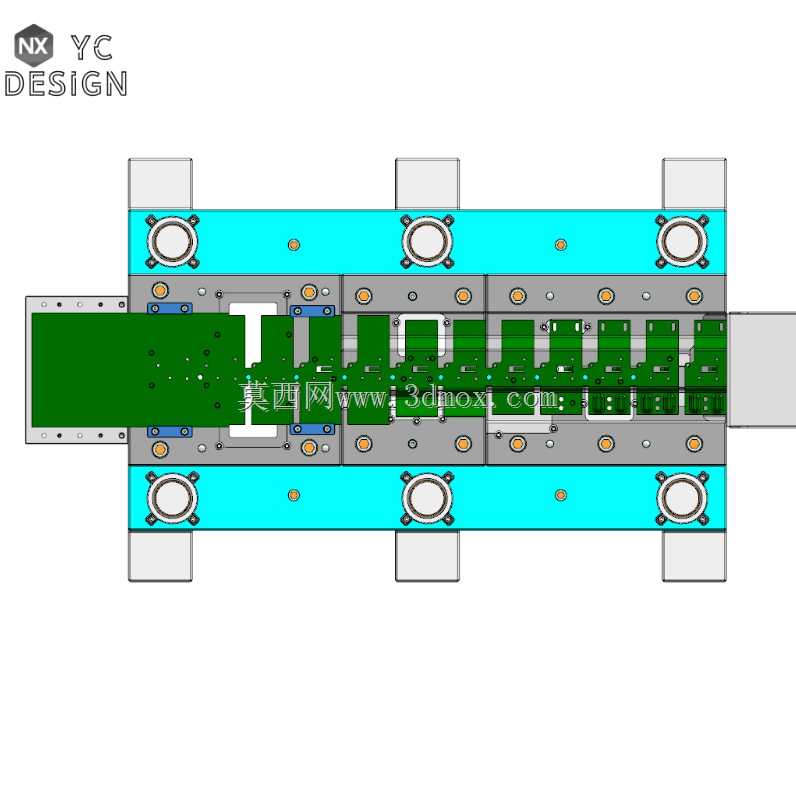

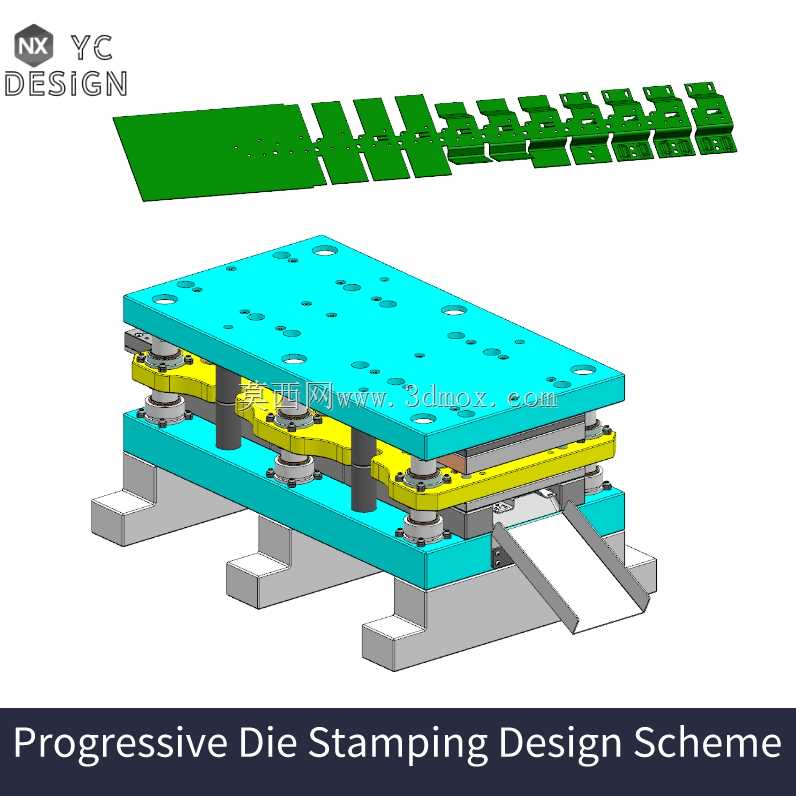

　　这套级进冲压模具主要面向金属薄板类五金零件的大批量连续冲压生产场景，适配常规开式单点压力机的安装接口，可直接挂载在对应吨位的冲床台面上完成自动化送料冲压作业，覆盖电子接插件、小型五金结构件、家电金属配件等常见冲压件的生产需求，相比单工序冲模能减少多次定位带来的形位公差累积，大幅提升连续生产的良品率与加工节拍。从结构布局来看，整套模具采用标准的冷冲模模架配置，上下模座选用45号钢调质处理，保证长期冲压工况下的刚性与抗变形能力，导柱导套配合精度达到H6/h5级别，确保上下模合模时的对位精度控制在0.02mm以内，避免连续冲压过程中出现啃模、毛刺超差的问题。模具的工作部分按照冲压工序顺序依次排布，从条料送入开始，依次完成冲导正孔、

　　冲裁外形余料、局部折弯、成型、最终落料的全工序流程，条料依靠初始导料板进入模腔，后续工位通过导正销插入预冲的工艺孔完成精定位，每一步工序的冲裁间隙根据加工板材的厚度与材质匹配设置，针对0.5-2mm厚度的冷轧钢板、镀锌板等常用冲压板材，冲裁双面间隙控制在板材厚度的8%-12%区间，保证冲切断面光亮带占比超过三分之一，减少后续去毛刺的工序成本。设计过程中重点考虑了连续冲压的卸料可靠性，弹性卸料板采用矩形弹簧提供卸料力，弹簧排布根据各工位冲裁力的分布对应设置，在冲裁力集中的工位加密弹簧配置，避免卸料板倾斜导致的条料卡滞、零件变形问题；成型工位的入模圆角经过反复优化，在保证成型尺寸精度的前提下尽可能减小折弯处的拉应力集中，

　　防止板材在连续折弯过程中出现开裂、回弹超差的问题，针对回弹量的控制，在成型凸模上预设了对应角度的补偿量，抵消金属板材塑性变形后的回弹趋势，保证成型后零件的角度公差控制在±0.5°以内。安装边界方面，整套模具的闭合高度、模柄尺寸、台面孔位均适配常规中小吨位机械压力机的安装参数，上下模座的安装槽与压板固定位预留了足够的操作空间，不需要额外改装设备即可完成装夹定位；模具的出料端设置了倾斜的导料槽，成型完成的零件可顺着导料槽滑落到设备下方的收料盒内，配合自动送料机即可实现全程无人化连续冲压生产。模具的易损件如冲头、凹模镶块均采用快换式结构设计，冲头通过挂台固定在凸模固定板上，凹模镶块采用螺钉锁紧在凹模座内，

　　出现磨损或崩刃时不需要拆解整套模具，即可在机台上快速完成备件更换，减少设备停机维护的时间成本。各模板之间设置了专门的限位柱，控制合模时的最小闭合高度，避免误操作导致弹簧过度压缩、凸模进入凹模过深损坏工作零件；导料板上设置了误送料检测触点，一旦条料送进位置出现偏差，检测机构会立刻触发压力机停机信号，防止误冲导致模具损坏。从实际生产适配性来看，这套结构的级进模可稳定维持每分钟30-60次的冲压节拍，单套模具的单次刃磨寿命可达到百万冲次以上，适合年产量十万件以上的大批量五金零件生产场景，相比多套单工序模串联的生产方案，可减少70%以上的设备占用与人工操作成本，同时避免工序间转运带来的零件磕碰、定位误差问题。
