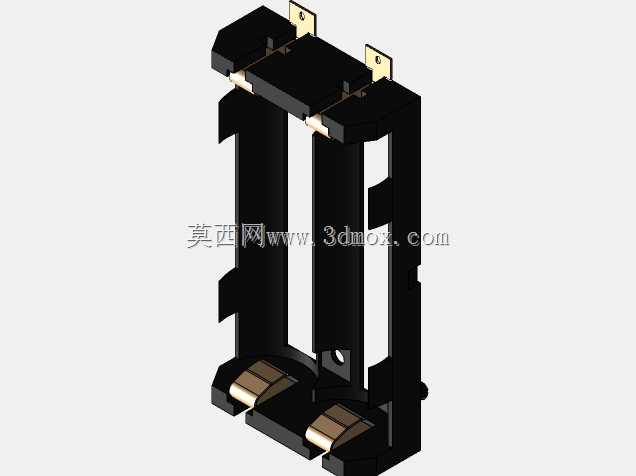

双节18650锂离子电池固定支架结构

　　这款双位18650锂离子电池固定支架，主要面向便携电子设备、小型储能模组、手持检测仪器、户外便携供电装置等需要搭载两节18650圆柱锂电池的产品场景，作为电池仓内的核心定位固定部件使用，替代传统胶粘、扎带固定的粗放方案，提升电池装配的一致性与运维更换的便捷性。从结构设计逻辑来看，支架主体采用绝缘阻燃工程塑料注塑成型，整体为竖向双仓并排布局，两个仓位的内径严格匹配18650锂电池的18mm标准外径，仓壁预留0.2mm的装配公差带，既可以保证电池顺利推入，又能限制电池在仓内的径向晃动，避免设备受振动冲击时电池移位导致的接触不良。支架上下两端分别设置了镀金弹性接触片的安装位，上端接触片对应电池正极位置，采用带定位孔的弹片结构，

　　通过支架本体的卡扣结构预固定，焊接到PCB板时可以保证位置精度；下端接触片对应电池负极，采用带弧形凸起的高弹性铜片，能够提供持续的接触压力，抵消电池长期使用后的尺寸公差与接触氧化带来的导通风险。支架侧面设置了多道镂空槽，一方面可以减轻支架自身重量，降低塑料用料成本，另一方面可以为电池工作时的散热提供空气流通通道，避免密闭仓内热量积聚影响电池循环寿命。安装边界方面，支架整体宽度适配两节18650并排的最小尺寸要求，背部设置了两个SMD表贴定位柱，可以直接在SMT制程中贴装到PCB板上，不需要额外的螺丝固定，适配自动化表面贴装生产线的装配要求，减少人工装配工序。仓体边缘做了C0.3的倒角处理，电池装配时可以顺着倒角滑入仓位，

　　不会刮破电池外层的绝缘包膜，降低装配过程中的短路风险。支架中部设置了贯通的定位孔，在多组支架并排拼接组成更大容量电池组时，可以通过定位销实现相邻支架的精准对齐，保证多串多并电池组的整体结构强度。接触片的焊脚位置做了避空设计，焊接时焊锡不会溢出到支架本体上，避免焊渣残留导致的绝缘隐患。在实际选型应用中，这款支架可以直接适配标准18650三元锂、磷酸铁锂圆柱电芯，不需要额外修改结构，接触片的导电能力满足持续3A放电的载流要求，能够覆盖绝大多数便携消费电子、小型工业手持设备的供电需求。
