四槽18650锂电池固定支架结构

　　四槽18650锂电池固定支架主要用于圆柱电芯成组时的定位、隔离与端部支撑，常见于便携储能电源、电动工具电池包、小型UPS、检测仪器后备电源以及教学实验平台等场景。它的核心作用并不是单纯盛放电池，而是在多节电芯并排布置时建立稳定的机械边界，使每节18650电芯在装配、运输、振动和维护过程中保持规定间距，避免电芯外壳相互接触、焊点受力偏移或线束被挤压。

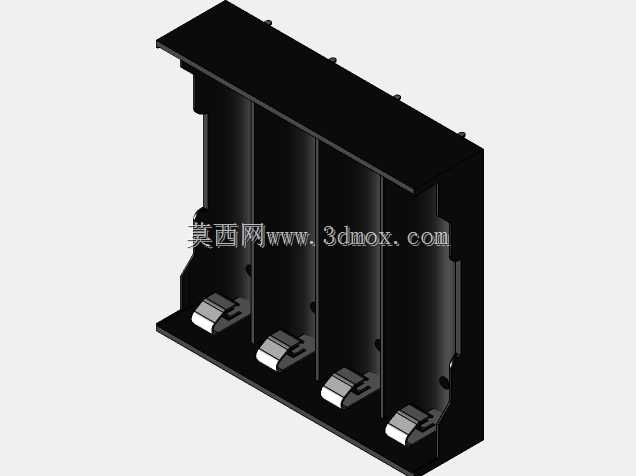

　　从结构上看，该支架采用四列平行槽位布局，槽体方向与圆柱电芯轴线一致，电芯可沿槽腔纵向装入。底部设置四个独立的弹性接触位，接触片外露并带有弯折弹臂，用于与电芯负极端或正极端形成导电连接；接触片周围保留限位台阶，使金属件在塑胶座内不能横向窜动。支架上部为连续挡边，可压住电芯端部附近区域，与底部托位共同限制电芯的轴向脱出和径向晃动。侧面立壁形成槽与槽之间的隔离筋，既提高单件刚性，也在相邻电芯之间留出安全间隙。

　　实际设计这类支架时，需要同时兼顾电芯公差、接触可靠性和装配效率。18650圆柱电芯虽然名义直径统一，但不同厂家外壳、包膜和端部结构存在细微差异，因此槽腔不能按理想圆柱简单贴合，通常要在入口处设置导向斜角，在侧壁保留弹性让位或局部接触线，使电芯能够顺畅压入，又不会在使用中松动。底部弹片的位置要与电芯端面中心区域对应，弹臂行程需覆盖装配累积误差，同时保证正常接触压力；压力过小会在振动后出现断续导通，压力过大则会增加装拆阻力并加速弹片疲劳。

　　支架的外形边界呈长条盒状，四个槽位连续排列，适合构建四串、四并或四节独立检测的电池模组。安装时可将支架作为电池包内部的基础承载件，外侧通过螺丝孔、卡扣或周边筋位与外壳、端板、隔板连接。模型中侧壁和底部可见若干小孔与缺口，这些特征既可用于减重、排气和观察装配状态，也可作为走线、焊点避让或螺钉连接的辅助位置。进行整机布局时，应在支架两侧预留焊片或镍带弯折空间，在端部预留导线出线通道，并保证支架与外壳之间不会把线束压在锐边上。

　　从材料与工艺角度，这类零件多采用注塑成型，因此结构设计强调均匀壁厚和拔模方向。长立壁承担主要抗弯作用，槽间隔筋承担防扭和隔离作用，底部接触片安装位则需要更高的位置精度。弹片通常作为嵌件或后装金属件固定在塑胶座中，塑胶本体需设置防退钩、定位柱或压边，防止金属接触片在电芯反复装拆后被带出。对于需要焊接镍带的方案，还要在接触片附近预留焊头操作空间，避免塑胶壁距焊点过近导致热影响。

　　在电池包工程中，支架还间接影响热管理与安全防护。电芯之间通过筋位形成空气通道，充放电过程中热量可沿槽间空隙扩散；连续隔板能够降低单节电芯异常发热时对相邻电芯的直接机械摩擦。若用于高倍率放电设备，还应在支架外部增加温度采样、绝缘片和保护板安装空间，不能只依据支架外形判断模组最终尺寸。该结构把电芯定位、电气接触、绝缘隔离和安装固定整合在一个零件上，适合小容量圆柱电池模组的标准化装配，也便于在三维设计阶段检查电芯间距、接触片行程、外壳干涉和走线路径。
