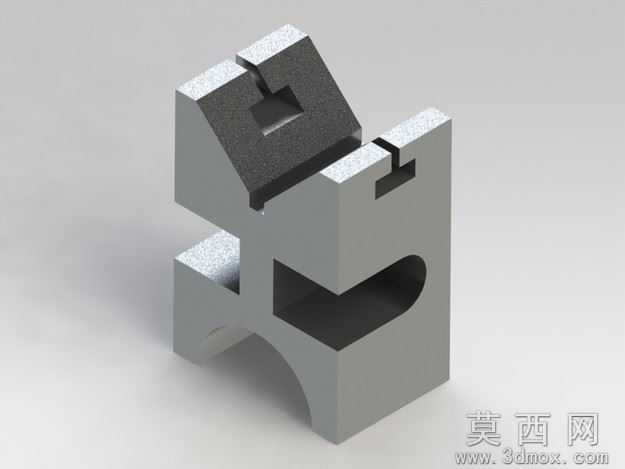

该机械零件采用三维建模软件完成全参数化设计,建模过程中以基准面为定位基础,先绘制零件底部的弧形支撑轮廓草图,通过拉伸凸台命令生成底部基座实体,再依次向上构建垂直支撑臂结构,针对零件上部的两处卡槽特征,采用切除拉伸命令精准控制槽体的深度、宽度与位置公差,保证卡槽与对应配合件的装配适配性。零件中部的腰型镂空结构通过草图绘制闭合轮廓后执行切除操作完成,既减轻了零件整体重量,又满足了装配空间的避让需求。建模阶段对所有棱边添加了统一尺寸的倒角特征,避免机加工后出现锐边毛刺,同时提升零件的装配安全性。渲染环节采用金属哑光材质模拟实际机加工后的铸铁或铝合金表面质感,调整环境光与漫反射参数,让零件的结构层次、凹凸特征清晰呈现,不同结构面的光影过渡自然,能够直观展现零件的立体形态与结构细节。设计过程中充分考量零件的结构合理性,底部弧形结构可提升零件放置时的贴合度与支撑稳定性,上部卡槽用于实现与其他构件的卡接定位,垂直支撑臂承担载荷传递作用,中部镂空在不影响结构强度的前提下降低了零件自重,整体结构紧凑,各特征之间的位置关系经过反复校验,符合机械零件的加工工艺要求与装配使用需求,可直接用于机械结构的装配验证、机加工工艺编制以及相关教学演示场景。
