实验室车辆空气阻力检测测功机结构

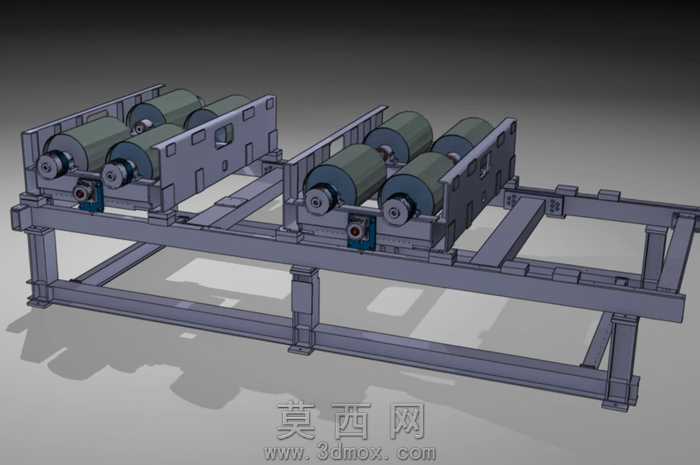

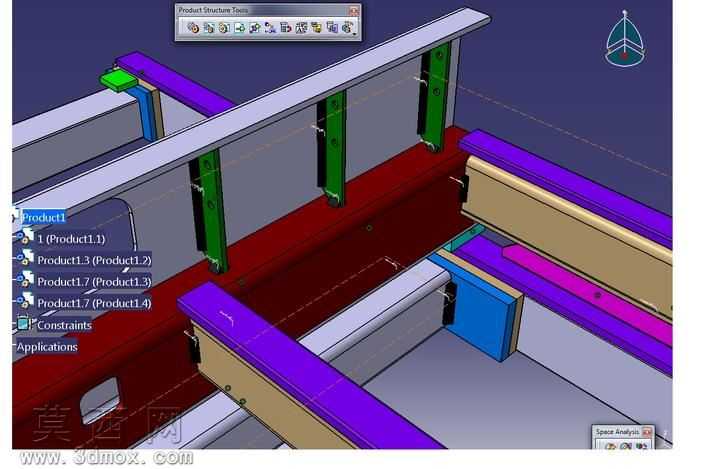

该测功机结构采用三维参数化建模方式完成整体设计，建模过程中先以底部框架为基准搭建承载基体，对型材拼接的机架结构做了等比例还原，每一处连接孔位、支撑立柱的安装位置都严格按照实际装配逻辑定位，保证各部件的装配约束关系完全符合机械设计规范。渲染阶段采用哑光金属材质模拟机架的钢材质感，对辊筒部件做了表面粗糙度的差异化处理，区分出金属辊芯与外层包覆的耐磨材质，通过光影投射突出框架的桁架结构特征，清晰展现各部件的空间排布关系。整体结构采用对称式双组辊筒布局，每组辊筒配套独立的轴承座与传动连接位，机架底部设置可调式支撑脚，可根据实验室地面平整度调整设备水平度，辊筒的安装同轴度、相邻辊筒的平行度都在建模时做了公差预留，保证后续模拟运行时的转动顺畅度。设计思路围绕实验室动态车辆空气阻力检测的核心需求展开，通过多辊筒组合结构承载被测车辆的行驶轮，模拟车辆动态行驶状态下的支撑工况，为空气阻力参数检测提供稳定的运行平台，结构设计兼顾了刚性需求与装配便利性，各功能模块拆分合理，既保证整体结构的抗形变能力，也便于后续的部件维护与参数调整，整体建模还原度高，结构逻辑清晰，可直接用于相关试验设备的结构参考与原理演示。
