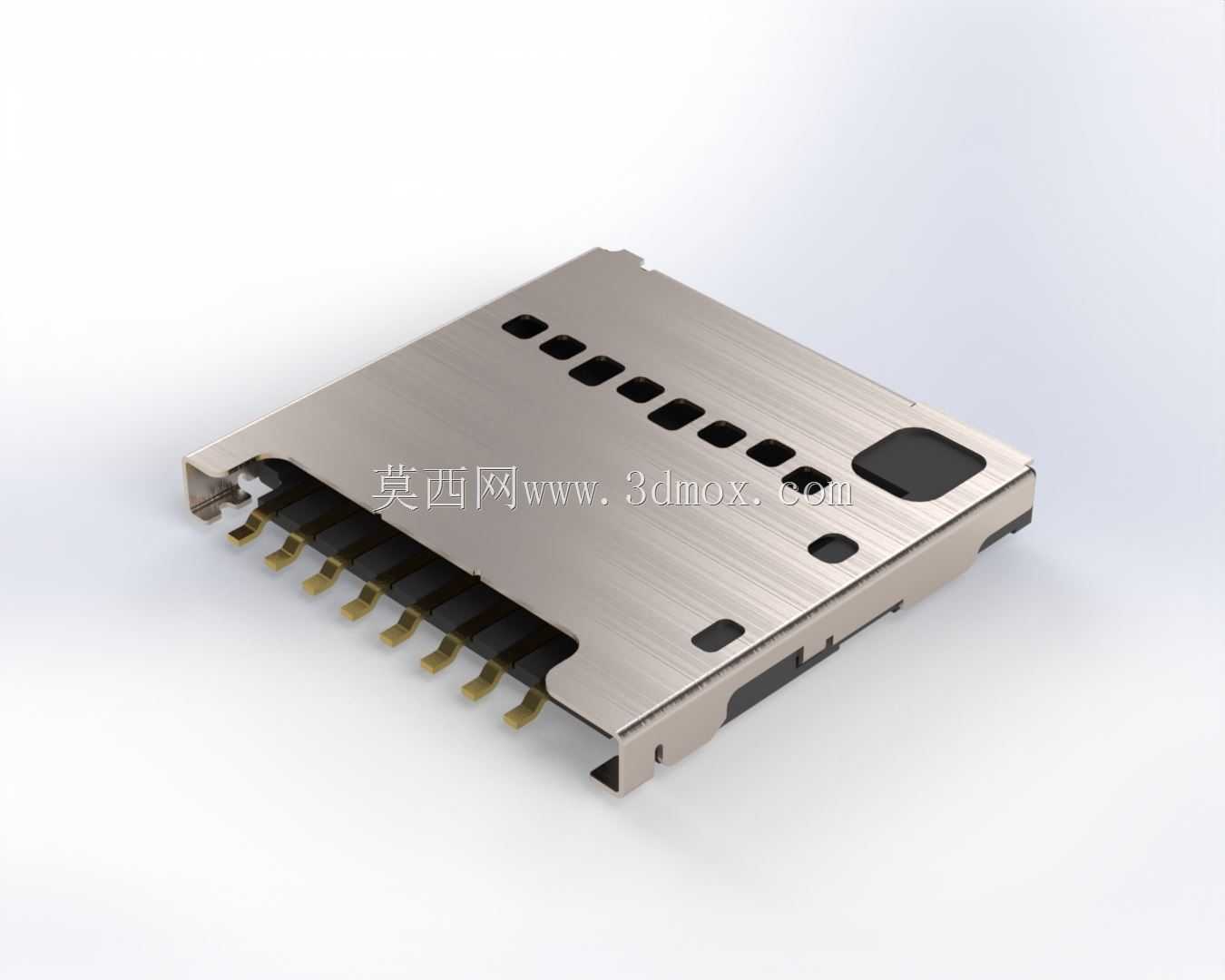

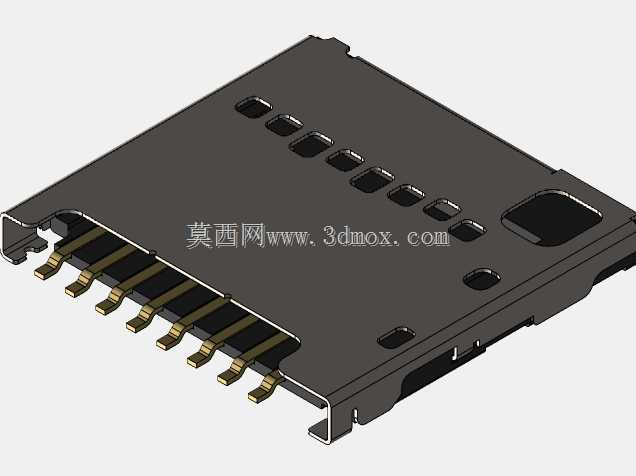

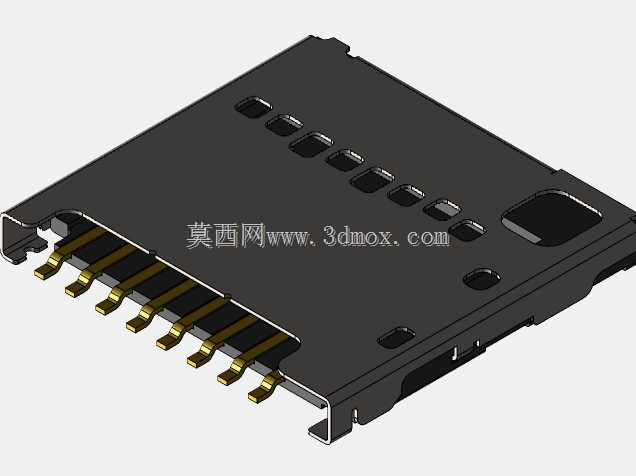

推拉式MicroSD卡座连接器结构设计

　　这款推拉式MicroSD卡插槽属于板载电子连接部件，日常大量应用在嵌入式控制板、便携数码终端、工业采集模块、车载影音单元等需要外置存储扩展的硬件场景中，核心作用是为MicroSD存储卡提供稳定的物理固定与电气信号连通通路，保障存储卡与主控板之间的数据读写、供电传输稳定可靠。

　　从实际使用逻辑出发，该结构采用推拉式操作逻辑，用户插入存储卡时仅需将卡沿导向槽平推至锁定位置，内部弹性锁止机构会自动卡合固定存储卡，避免设备受振动、冲击时出现存储卡松脱断连的问题；需要取出存储卡时，再次向内轻推存储卡即可触发解锁机构，卡体随弹性复位结构弹出至可抽取位置，操作全程无需额外辅助工具，单手即可完成存储卡的拆装，适配日常频繁更换存储介质的使用需求。

　　结构设计层面，整体采用金属屏蔽外壳加高温塑胶基座的组合方案，金属外壳采用冲压一体成型工艺，表面预留多组定位弹片与焊接引脚，既可以实现整体结构的电磁屏蔽效果，减少外部电磁信号对存储数据传输的干扰，同时外壳两侧的焊脚可直接与PCB板焊接固定，提升整体结构的抗弯折、抗拉扯强度。基座内部集成8根镀金接触弹片，弹片采用弧形接触设计，在存储卡插入后可保持稳定的接触压力，避免长期使用后出现接触氧化、接触不良的问题，弹片引脚采用标准贴片式排布，适配常规SMT回流焊工艺，可直接匹配通用PCB焊盘设计，无需额外定制焊接治具。

　　安装边界方面，该卡座整体为超薄型设计，整体厚度控制在1.4mm以内，本体长宽尺寸适配标准MicroSD卡的安装空间，外壳预留的定位缺口可与PCB板上的丝印定位框精准对齐，焊接时不会出现偏移问题；卡座前端的插入口做了导向倒角处理，可允许存储卡存在一定的插入角度偏差，避免用户插卡时因角度问题刮伤弹片或卡体。结构内部设计了防反插限位结构，当存储卡以错误方向插入时，会被限位结构阻挡无法推入到位，从物理层面避免反插导致的弹片变形、电路短路问题。

　　从工程选型角度看，该类卡座的弹片行程、锁止力度均经过反复验证，可承受至少10000次以上的插拔循环，金属外壳的接地引脚可直接连接PCB板的接地层，进一步提升抗干扰能力，适配工业级宽温工作环境，在高低温、高湿度工况下仍能保持稳定的连接性能，不会出现接触电阻异常增大的问题。
