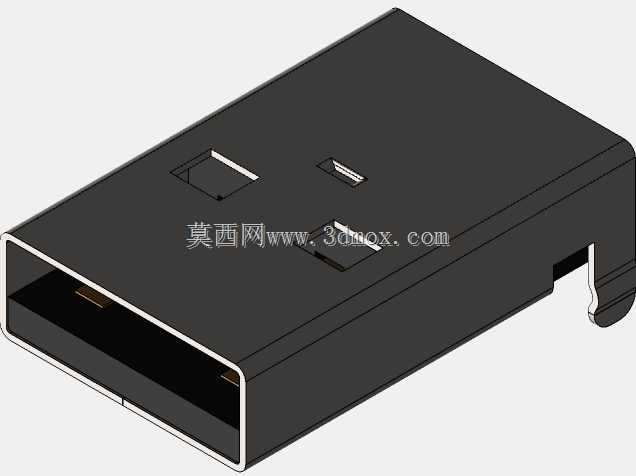

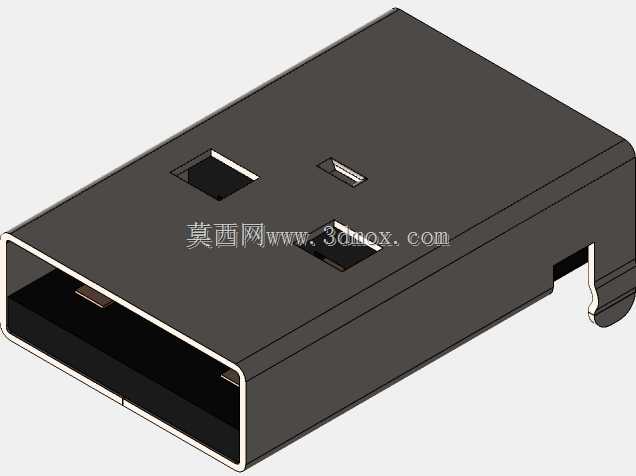

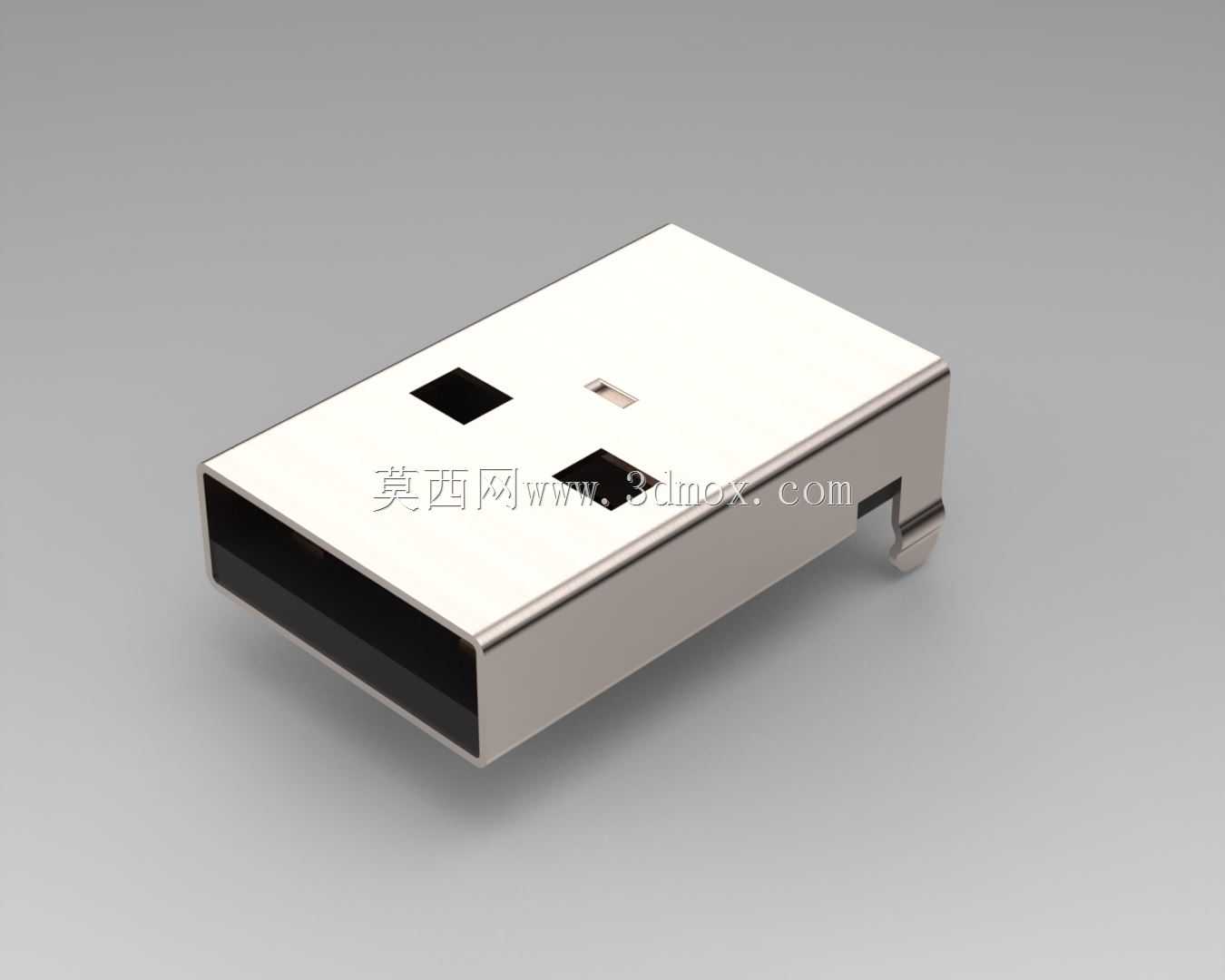

SMT贴片式A型USB公头连接器结构

　　这款SMT贴片式A型USB公头，是消费电子、工业控制板卡领域应用极广的板端互联元件，日常接触的U盘、USB扩展坞、工控采集模块、嵌入式开发板的板载USB公端输出，大多采用这类结构设计。从实际选型落地的角度看，这类贴片公头的核心设计逻辑，是平衡SMT回流焊工艺适配性、插拔结构可靠性、板端安装空间占用三者的关系。外形上采用标准USB Type-A公头的金属屏蔽壳结构，外壳采用冲压折弯成型的不锈钢材质，表面做镀镍处理，既保证插拔过程中的结构强度，也能实现电磁屏蔽效果，避免高速信号传输时受到板上其他元件的电磁干扰。接触端子采用镀金铜合金材质，排布符合USB2.0规范的定义，端子尾部做展平处理，完全适配SMT表面贴装工艺，

　　不需要额外的波峰焊工序，能和板上其他表贴元件一次性完成回流焊接，大幅提升PCBA加工的效率。安装边界方面，这类公头的板端占用空间经过优化，金属壳两侧带定位焊脚，焊接后能牢牢固定在PCB板上，可承受至少1500次以上的标准插拔力不会出现焊盘脱落、壳体偏移的问题；公头伸出PCB板边缘的长度严格符合USB规范尺寸，能和常规A型母座完全适配，不会出现插接过紧、松垮或者接触不良的情况。设计过程中需要重点考量几个工程细节：一是金属壳的卡扣结构，冲压时预留的弹性卡点要和母座内的卡扣位精准匹配，插拔时的阻尼感控制在合理区间，既不会因为过紧导致用户插拔费力，也不会因为过松导致连接后轻易脱落；二是端子的共面度控制，所有贴片焊脚的共面度误差必须控制在0.

　　1mm以内，否则回流焊时容易出现虚焊、连焊的问题，影响生产良率；三是绝缘基座的耐高温性能，基座采用LCP耐高温工程塑料，能承受260摄氏度的回流焊高温不会出现变形、端子移位的问题。这类连接器在实际应用中，除了常规的消费电子产品，在很多工业通讯模块、便携检测设备上也大量使用，SMT的安装方式相比传统的直插、弯插结构，能大幅降低PCB板的厚度空间占用，适合紧凑型设备的结构设计，同时贴片焊接的一致性更好，适合大批量自动化生产，不需要人工补焊，能有效降低生产环节的人工成本。
