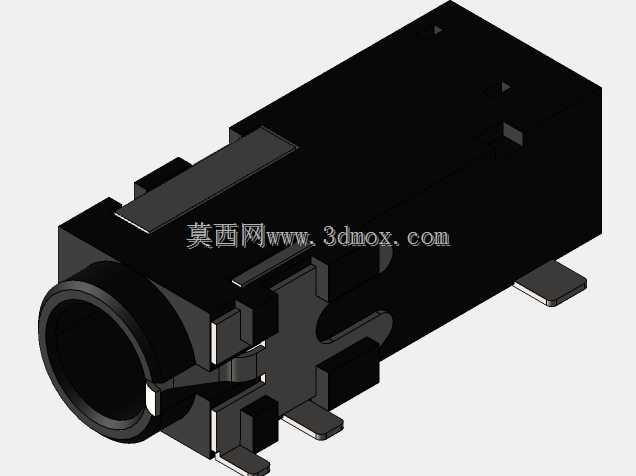

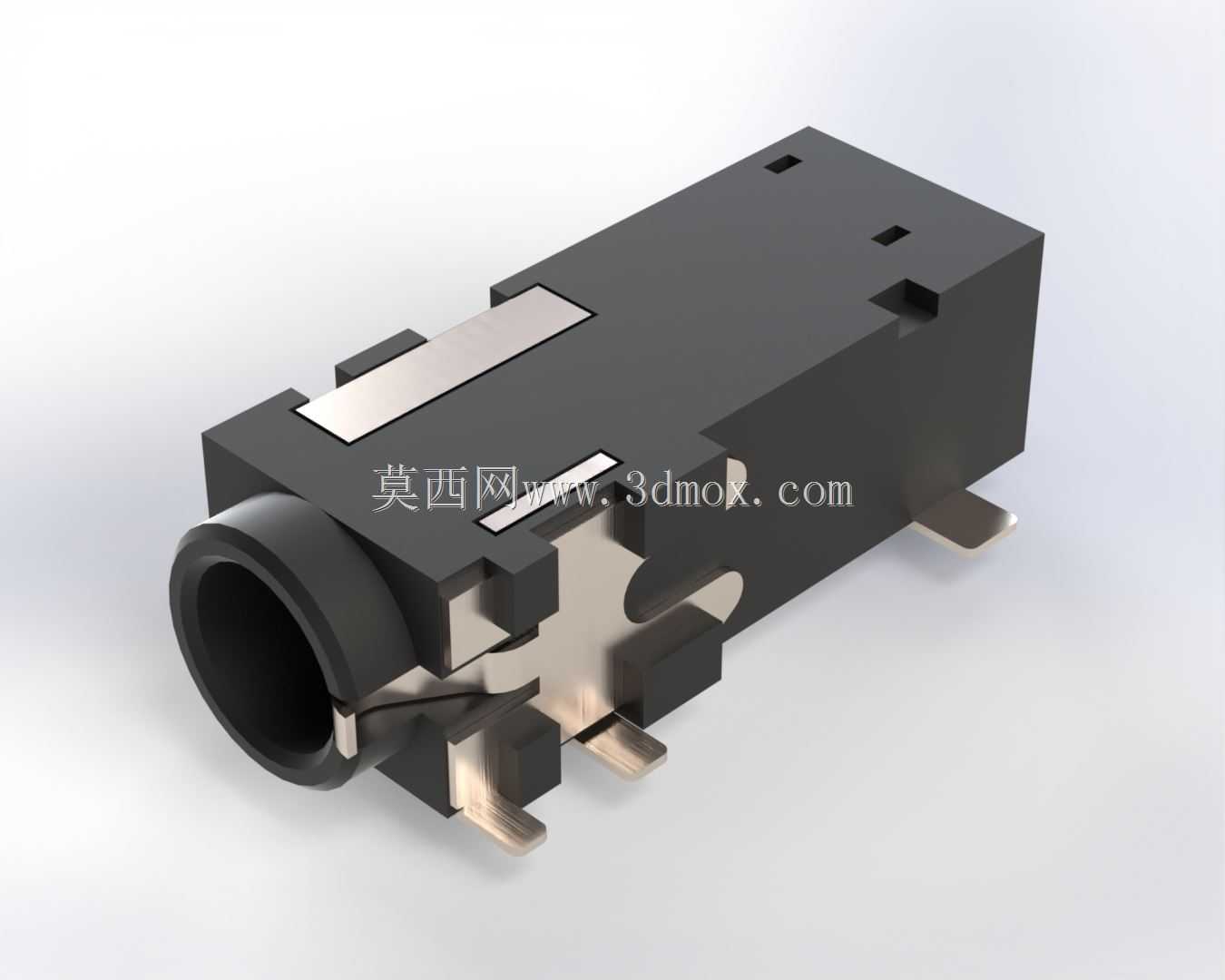

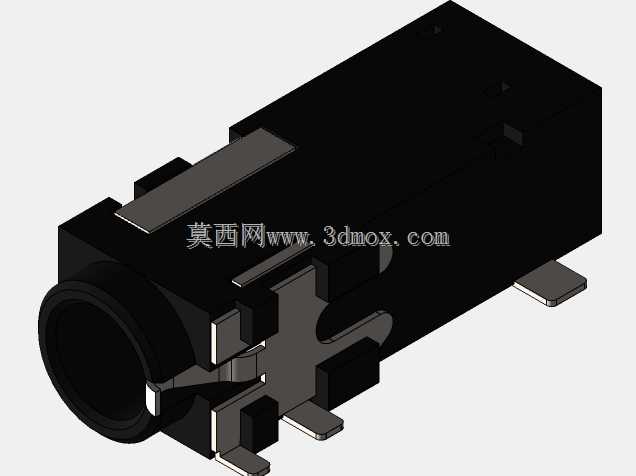

3.5毫米表面贴装五极音频插孔插座

　　这款3.5毫米五极音频插孔采用表面贴装工艺设计，主要适配消费类电子、工业音频采集终端、车载音频模块、便携检测设备的板载音频接驳需求，可实现立体声输出、麦克风信号输入、线控信号传输的多通道同步连接，相比常规三极、四极插孔，额外的极片可拓展有源降噪模块供电、自定义功能按键信号传输等场景，适配带复杂线控功能的专业音频插头。

　　设计阶段优先考虑SMT产线的批量贴装适配性，底部引脚采用对称式平贴焊盘设计，焊盘边缘做了0.15毫米的圆弧倒角，避免回流焊过程中出现锡珠连桥、虚焊问题，焊盘间距严格遵循IPC-7351表面贴装设计规范，可适配常规0.4毫米厚度的钢网开孔要求。插孔主体采用耐高温LCP工程塑料注塑成型，可承受260摄氏度峰值回流焊温度，不会出现壳体变形、内部金属件移位的问题。

　　内部接触弹片采用0.2毫米厚度的锡青铜带冲压成型，接触部位做了镀金处理，插拔寿命可达5000次以上，接触电阻稳定控制在30毫欧以内，可有效降低音频传输过程中的信号损耗，避免出现接触不良导致的声道杂音、断连问题。插孔前端的插入口做了0.2毫米的导向倒角，插头插入时可自动导正，避免斜插导致的内部弹片弯折变形。壳体侧面设置了金属屏蔽罩，焊接到PCB板后可形成完整的屏蔽腔体，有效抑制外界电磁干扰对音频信号的影响，适配高保真音频传输的抗干扰要求。

　　安装边界方面，这款插孔的PCB占用尺寸为14.2毫米长、6.5毫米宽，贴装后本体最高点距离PCB板面高度为5.2毫米，前端插入口突出PCB板边的距离为2.8毫米，设计PCB封装时需在插入口对应位置预留1.5毫米的板边避让空间，避免外壳干涉。引脚布局分为两侧固定焊盘和中间信号焊盘，两侧的大尺寸固定焊盘可提升焊接后的结构强度，承受插头插拔时的侧向冲击力，不会出现焊盘脱落问题。插孔尾部设置了定位柱，可在SMT贴装时插入PCB的定位孔，提升贴装精度，避免过炉时出现元件偏移。

　　实际选型应用中，这款插孔可直接替代同规格的进口贴片音频座，成本仅为进口件的三分之一，性能参数可满足工业级温度范围要求，在-40摄氏度到85摄氏度的工作环境下，接触性能、结构强度均能保持稳定，可适配户外便携音频设备、工业车载通讯终端等宽温工作场景的使用需求。
