单端口屏蔽式带集成磁性Cat5e网络接口

　　日常做工业控制板卡、嵌入式通信设备的结构设计时，网口选型是绕不开的环节，这款带集成磁性的单端口RJ45连接器，刚好适配多数紧凑型工业通信场景的安装需求。不同于常规分离式网口需要在板卡上额外布置网络变压器、匹配电阻等分立元件，这款接口把磁性滤波组件直接集成在接口壳体内部，能大幅缩减PCB板上的占用面积，对于布局紧张的工业网关、小型PLC通信模块、嵌入式工控板来说，能有效降低布线难度，减少分立元件带来的信号干扰风险。

　　从实际使用场景来看，这类集成磁性的RJ45接口多用于工业现场的以太网通信链路，支持Cat5e等级的传输速率，满足百兆以太网的稳定传输要求，自带的屏蔽结构可以对接设备金属壳体，阻隔工业现场变频器、伺服电机带来的电磁干扰，避免通信丢包、链路中断的问题。接口采用标准RJ型插孔尺寸，兼容常规水晶头插拔，接口内部带弹性接触弹片，插拔寿命满足工业设备频繁调试、接线的使用需求，插孔旁的双色指示灯可以直接显示链路连接状态与数据传输状态，不需要额外在面板上开孔布置指示灯，简化面板加工工序。

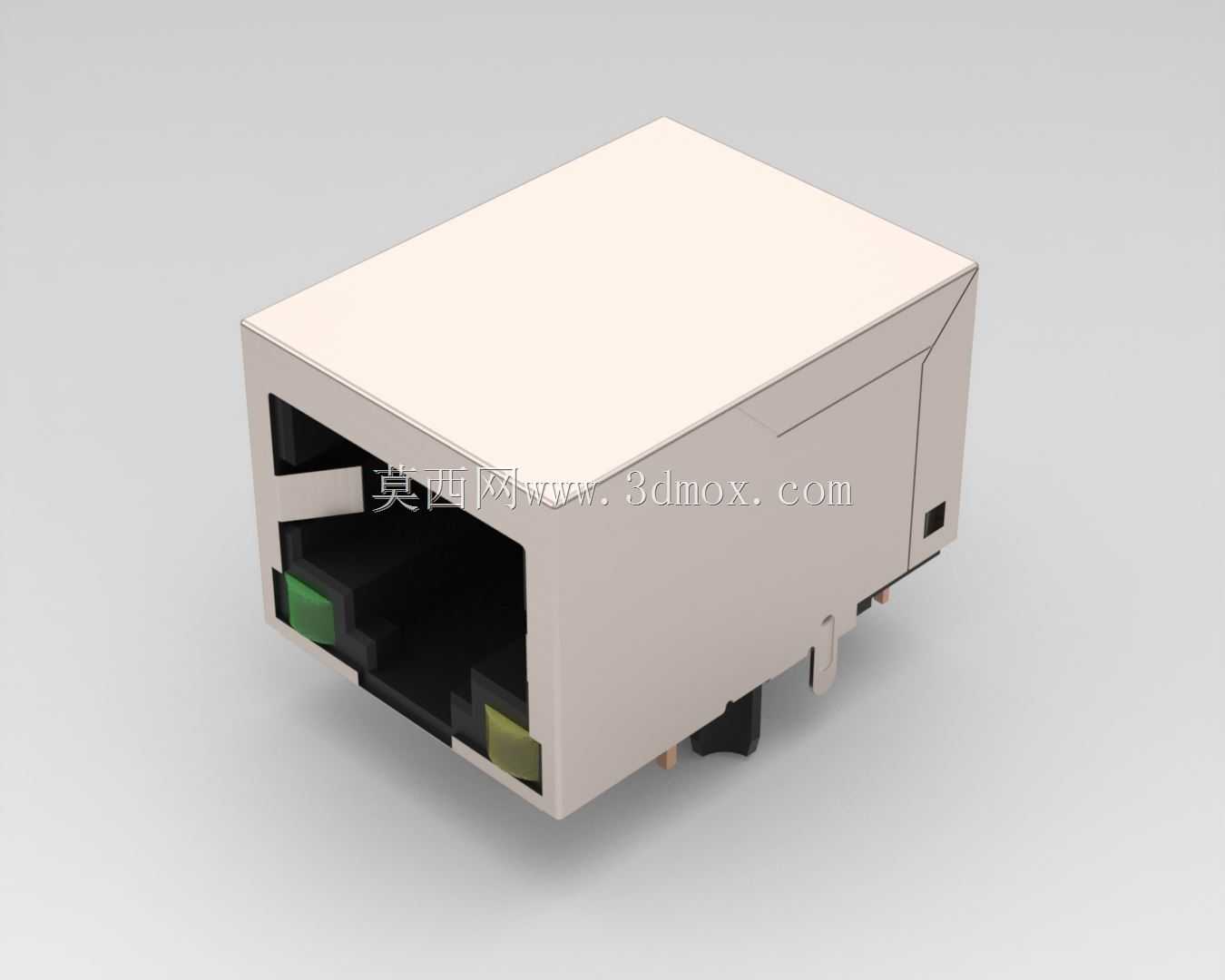

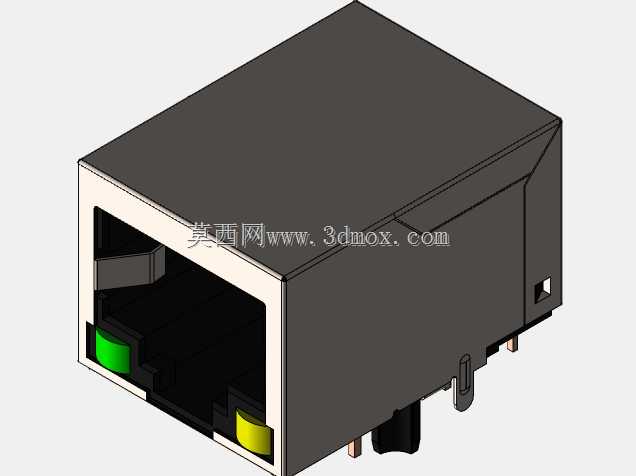

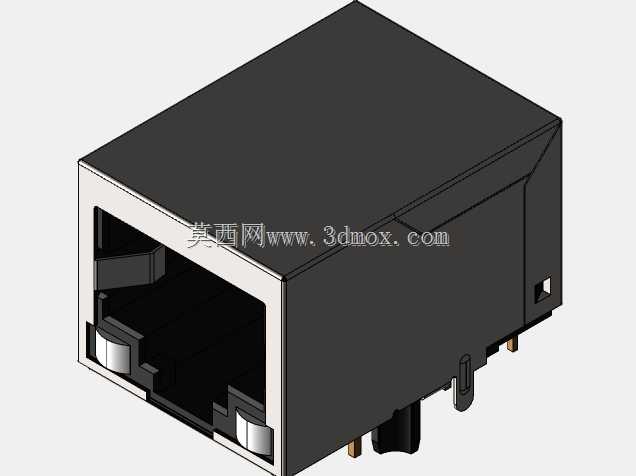

　　设计这款接口的三维模型时，首先要严格对齐行业通用的安装尺寸边界，单端口1x1的布局下，壳体的长宽高尺寸要匹配PCB板上的标准封装焊盘位置，引脚的间距、伸出长度要符合波峰焊的工艺要求，避免出现焊盘对位偏差、引脚过短虚焊的问题。接口后侧的定位柱要和PCB上的定位孔精准匹配，焊接时可以直接定位，不需要额外治具固定，提升装配效率。金属屏蔽壳的弹片结构要预留足够的弹性形变空间，装配时能和设备面板的接地层可靠接触，保证屏蔽连续性。接口前端的插拔导向斜面要做合理的倒角处理，水晶头插入时可以顺畅对位，不会出现卡滞、刮伤水晶头卡扣的问题。

　　从安装边界来看，这类接口属于板载卧式安装结构，装配后突出PCB板的高度要控制在常规工业设备壳体的内部空间余量范围内，接口前端和设备面板的开孔要预留0.1-0.2mm的装配间隙，既保证面板和接口之间的缝隙均匀，也能避免壳体加工误差导致接口装配错位。接口底部的焊盘布局要避开PCB板上的走线区域，尤其是高压走线、高频信号走线，防止集成磁性组件的磁场对板上其他信号造成串扰。模型建模时要把内部的弹片、磁性组件的占位空间都准确还原，方便结构工程师做板卡布局干涉检查，避免后续打样时出现元件碰撞、装配干涉的问题，同时金属壳体的壁厚、卡扣结构都要符合冲压件的加工工艺要求，保证开模后的零件强度满足使用需求，不会因为多次插拔出现壳体变形、弹片松脱的情况。
