带倾斜顶出机构的壶柄注塑模具结构

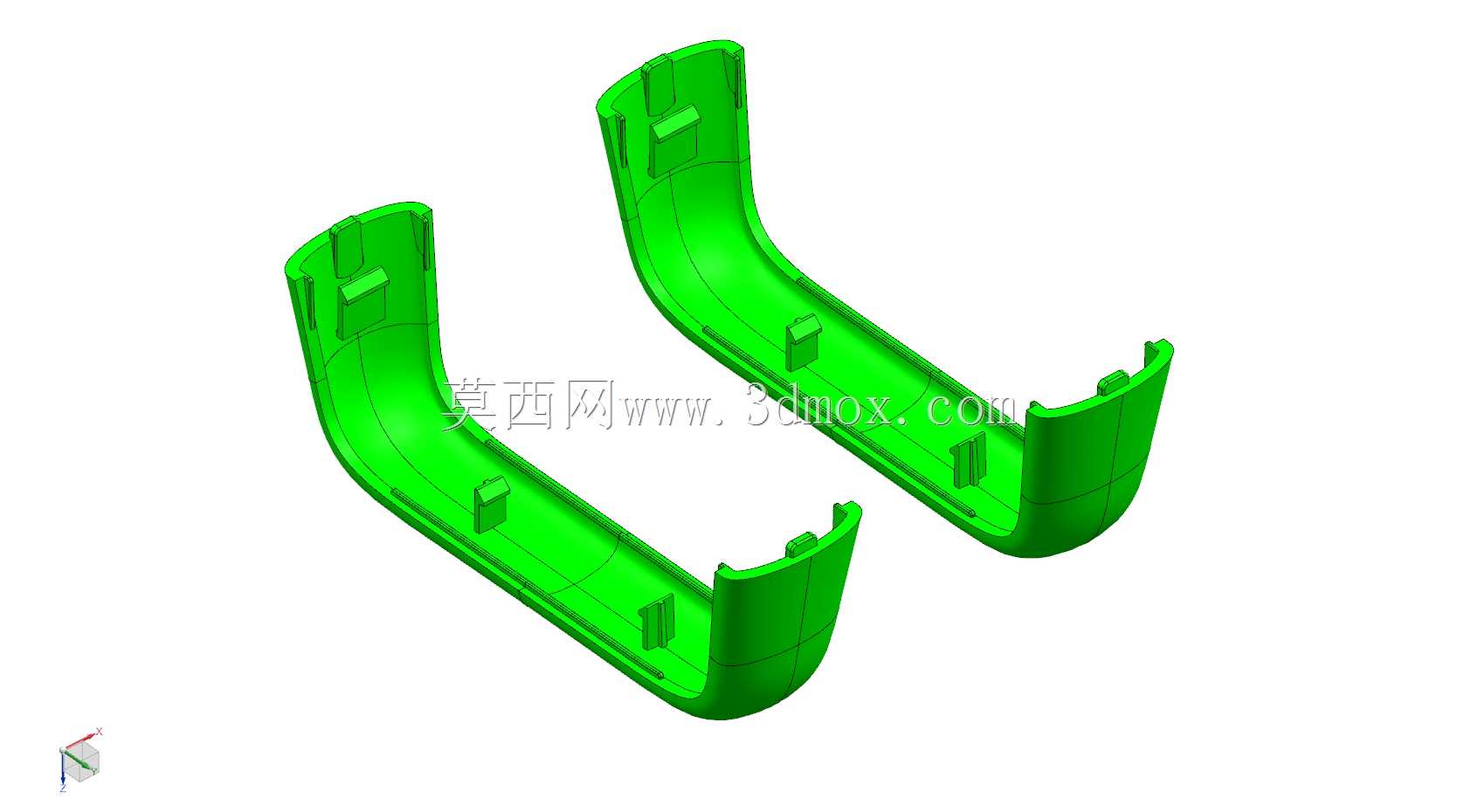

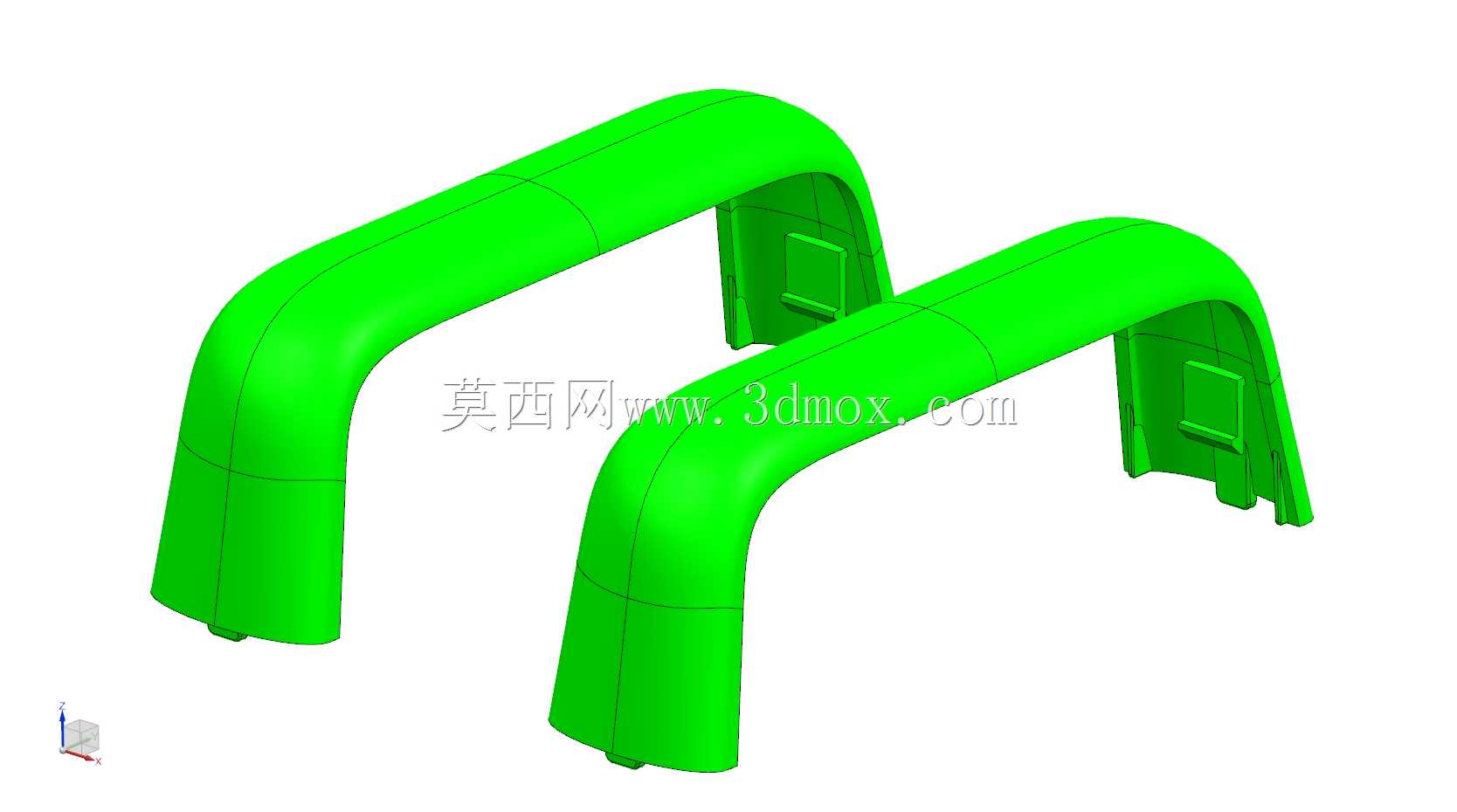

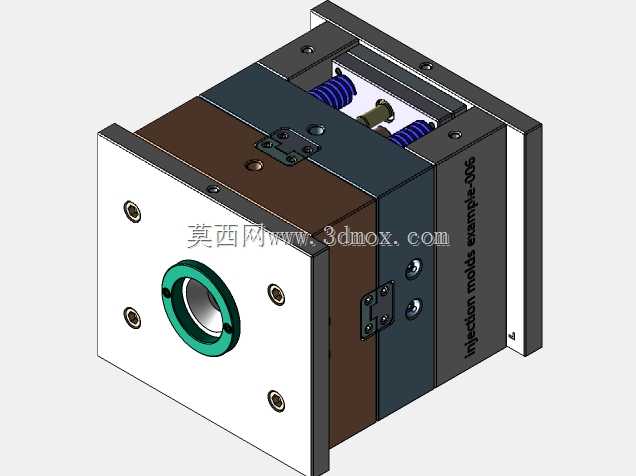

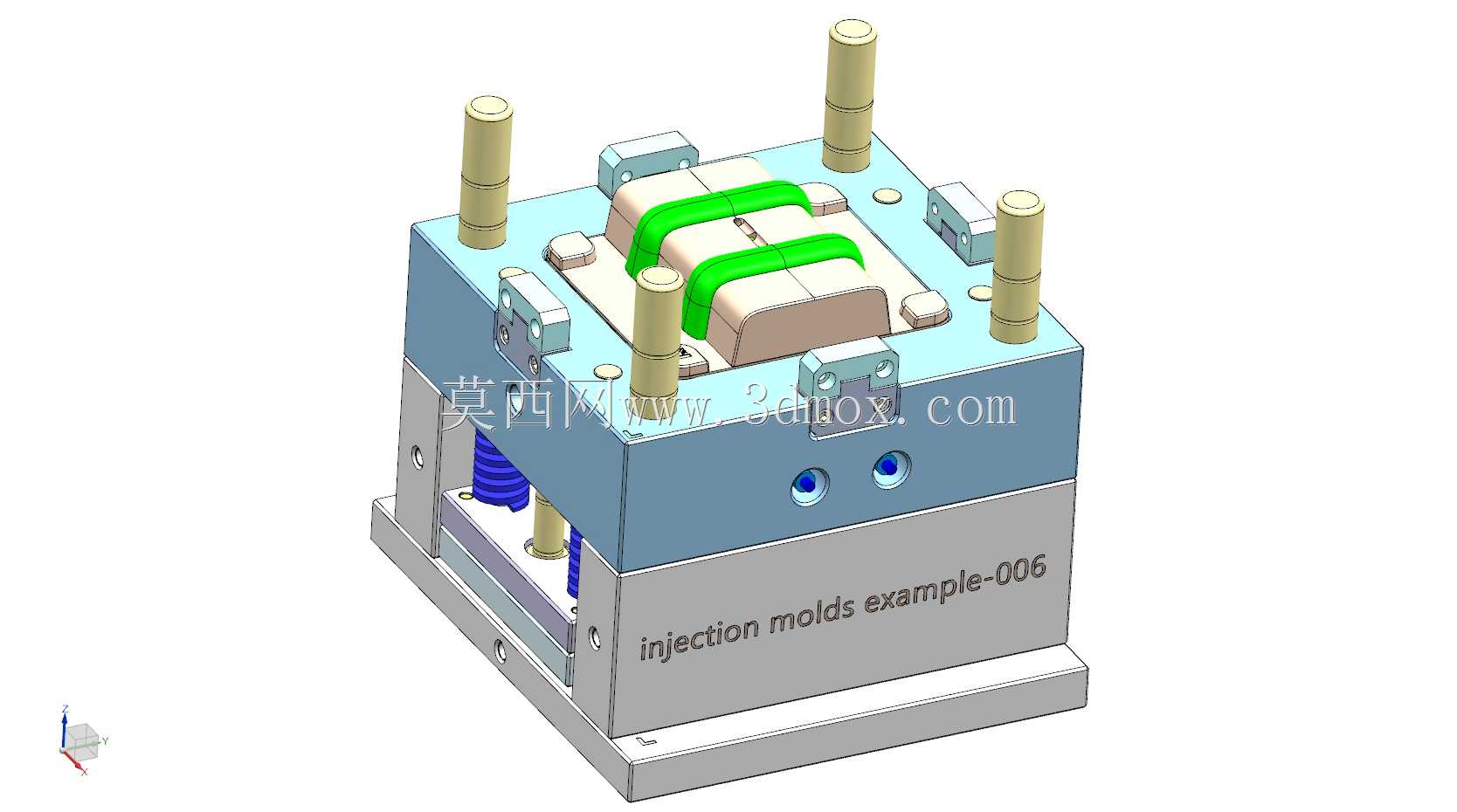

　　这套模具针对带倒扣结构的壶柄类塑件开发，核心解决的是塑件倾斜倒扣区域的脱模难题，日常量产场景中多用于小家电、手持容器类塑料壶柄的批量注塑生产，适配卧式注塑机的安装接口，模架采用标准龙记模架改制，整体安装边界符合160T注塑机的容模尺寸要求，码模槽、定位圈、浇口套的尺寸均按行业通用标准设计，无需额外改机即可上机试模。设计阶段优先考虑量产过程中的成型稳定性，倾斜顶出机构的倾斜角度经过反复校核，完全匹配塑件倒扣的脱模行程，顶出过程中不会出现顶白、拉伤塑件表面的问题，机构内置的复位弹簧与复位杆配合，确保合模过程中顶出板能精准回位，避免撞模风险。浇注系统采用侧浇口进料，浇口位置选在塑件非外观面区域，后续去除浇口的工作量小，

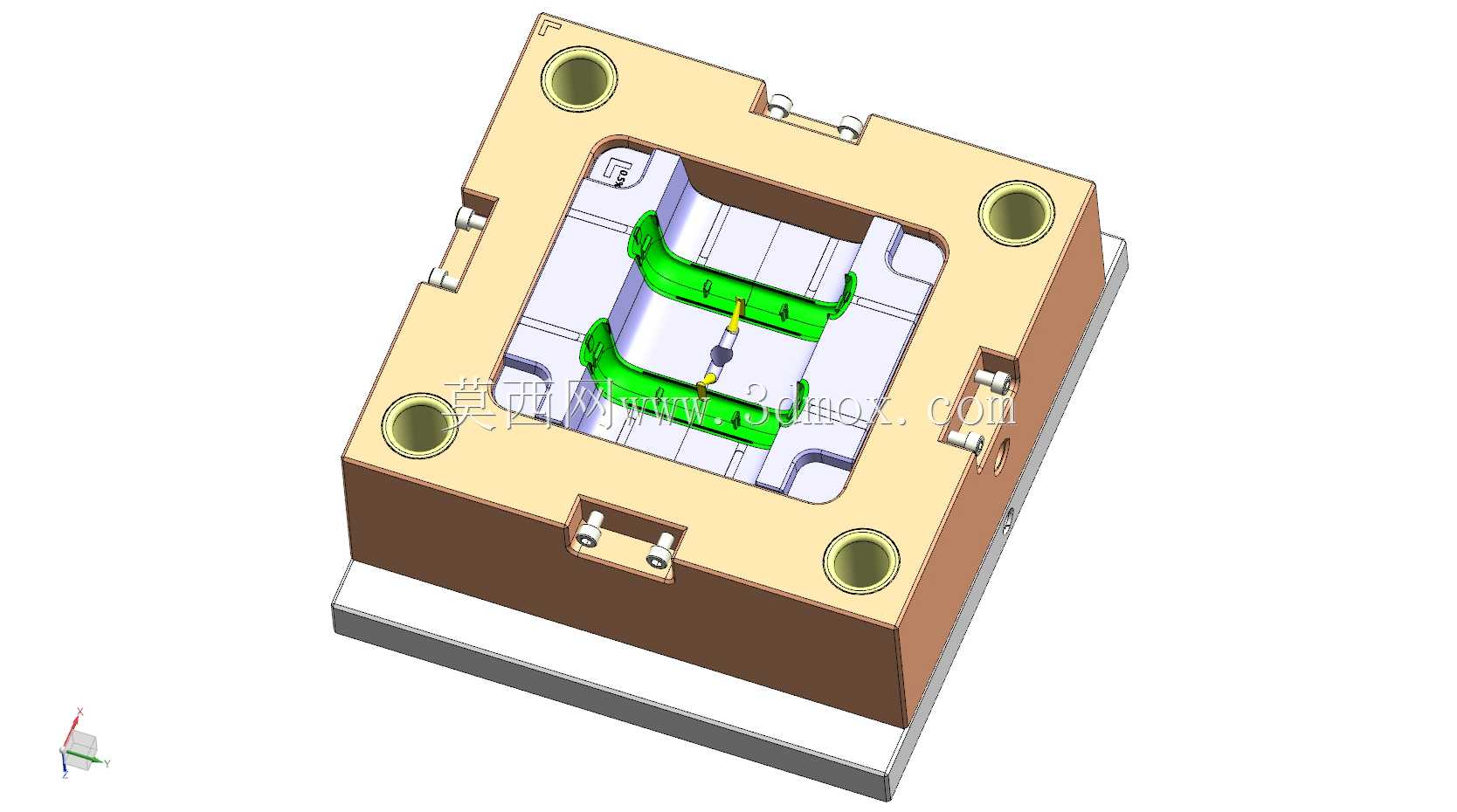

　　不会在塑件外观面留下明显浇口痕迹，冷却水道围绕型腔、型芯均匀排布，进出水接口设置在模具非操作侧，接水操作便捷，冷却回路的直径、间距经过热流道仿真校核，能保证模温均匀，减少塑件翘曲变形的概率。模具的导柱导套采用带肩高精度类型，合模导向精度高，长期量产不会出现导柱拉伤、偏移的问题，型腔、型芯的镶件采用模块化拆分设计，易磨损部位单独做镶件处理，后续维护更换无需整组报废，降低量产维护成本。整套模具的顶出行程、开模行程均经过运动仿真验证，开合模过程中各运动部件无干涉，斜顶机构的滑动面做了氮化处理，表面硬度达到HRC58以上，耐磨性能优异，能满足数十万模次的量产需求。排气槽开设在型腔填充末端，深度控制在0.02mm，既能顺畅排出型腔内的空气，避免塑件出现烧焦、缺胶问题，又不会产生飞边，减少后续去飞边的人工成本。
