带斜顶顶出结构的瓶盖注塑模具设计

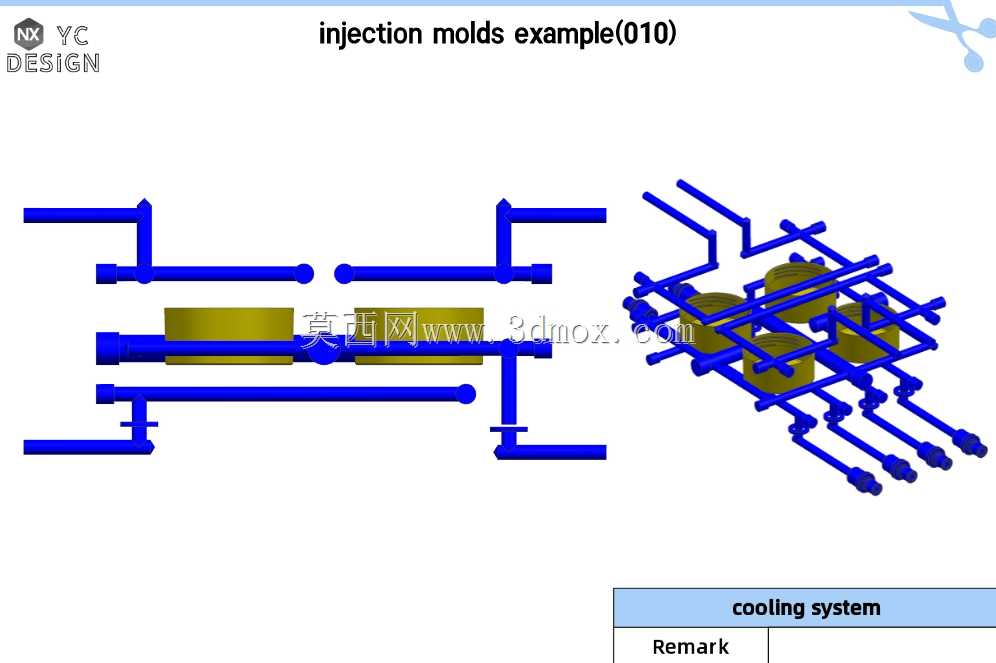

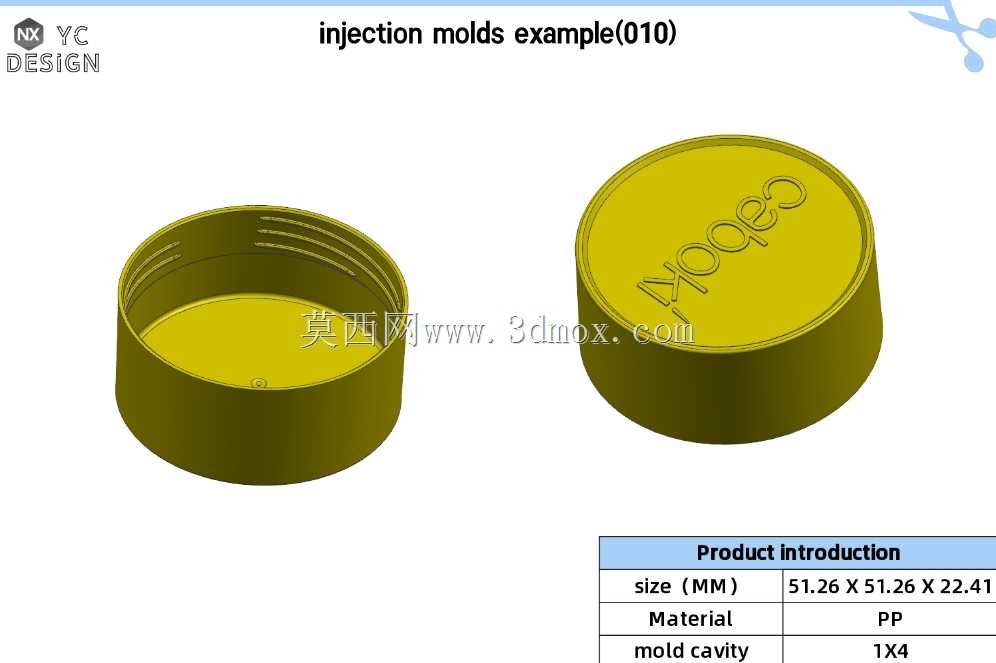

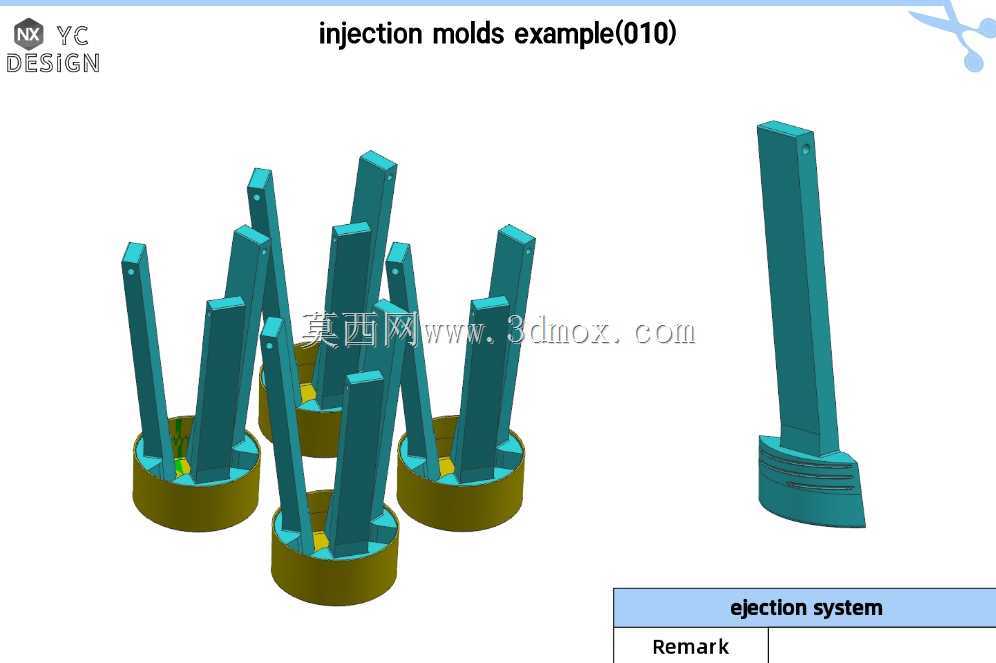

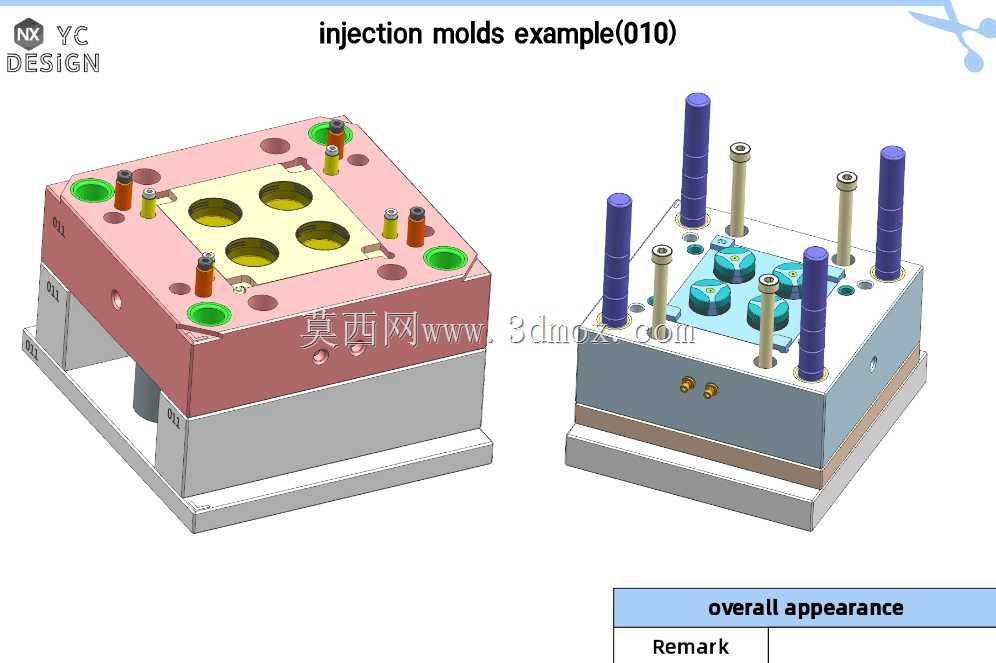

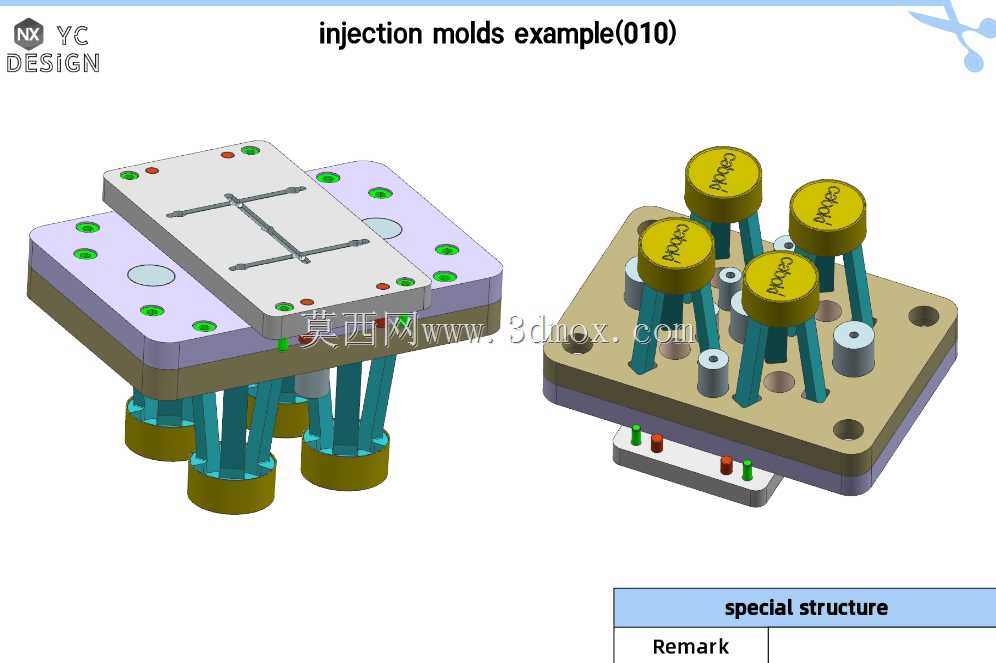

　　这套模具针对带内螺纹的塑料瓶盖量产场景开发，适配常规卧式注塑机安装使用，核心解决带内螺纹瓶盖脱模时的螺纹损伤、顶出卡滞等常见生产问题。从结构布局来看，模具采用单分型面两板模基础架构，上模部分集成内螺纹成型镶件，合模时与下模型腔精准贴合形成瓶盖的完整成型腔，型腔周边均匀布置冷却水道接口，可接入恒温冷却水控制模温，避免PP、PE等常用瓶盖原料冷却不均导致的翘曲、缩痕缺陷。不同于常规瓶盖模具采用脱螺纹机构或者下模顶出的设计，这套模具将顶出机构全部集成在上模侧，下模部分未设置任何顶出组件，开模时动模后撤，瓶盖随开模动作留于上模螺纹镶件上，后续通过上模内置的斜顶机构完成侧向抽芯与顶出动作：斜顶在顶出过程中沿导向槽滑动，

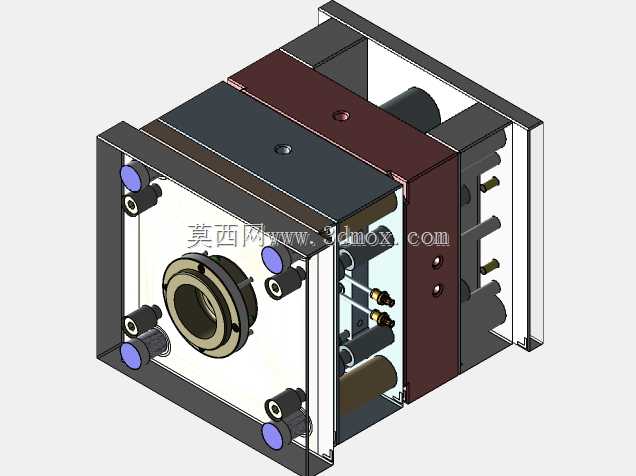

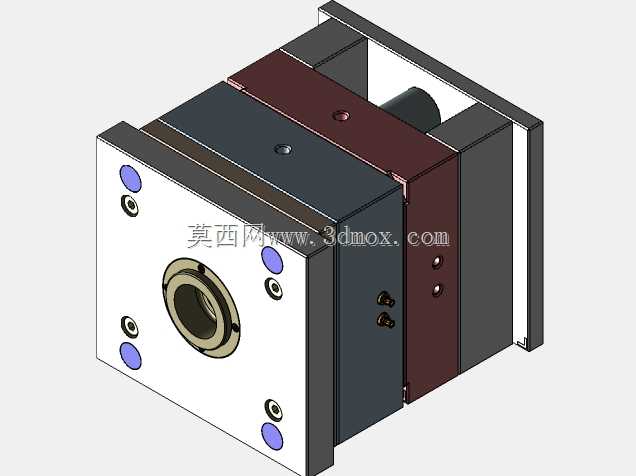

　　先完成内螺纹倒扣的侧向抽脱，再配合顶杆将成型完成的瓶盖平稳推出模腔，整套顶出动作无需额外的旋转脱螺纹动力结构，能有效压缩模具整体厚度，适配更小吨位的注塑机安装。从安装边界来看，模具上下模座采用标准模架规格，四周布置的导柱导套同轴度公差控制在0.02mm以内，合模时可精准定位避免型腔错位，模座上的安装槽、压板固定位完全适配常规注塑机的装模尺寸，无需额外加工转接板即可快速上机调试。设计过程中重点优化了斜顶的滑动角度与行程，斜顶倾斜角度设置为8度，既保证足够的侧向抽芯距离脱出螺纹倒扣，又避免角度过大导致斜顶在反复滑动过程中出现卡滞、磨损过快的问题；上模的螺纹镶件采用可拆卸结构，当出现螺纹磨损或者需要更换不同规格瓶盖的螺纹参数时，

　　无需拆解整套模具即可快速更换镶件，减少生产换型的停机时间。下模型腔表面做了抛光处理，表面粗糙度达到Ra0.8，可直接成型瓶盖外表面的光滑质感，无需后续额外的表面处理工序。模具的浇注系统采用侧浇口进料，浇口位置设置在瓶盖边缘非外观面，成型后浇口残留小，去除方便不会影响瓶盖的外观与装配精度。在实际生产场景中，这类结构的模具适合中小批量带内螺纹瓶盖的生产，相比带齿轮脱螺纹机构的模具，结构更简单，加工成本更低，后期维护也更便捷，日常生产中仅需定期给斜顶导向槽加注润滑脂，检查导柱导套的磨损情况即可维持稳定生产。
