反向热流道油缸驱动斜顶圆形注塑模具

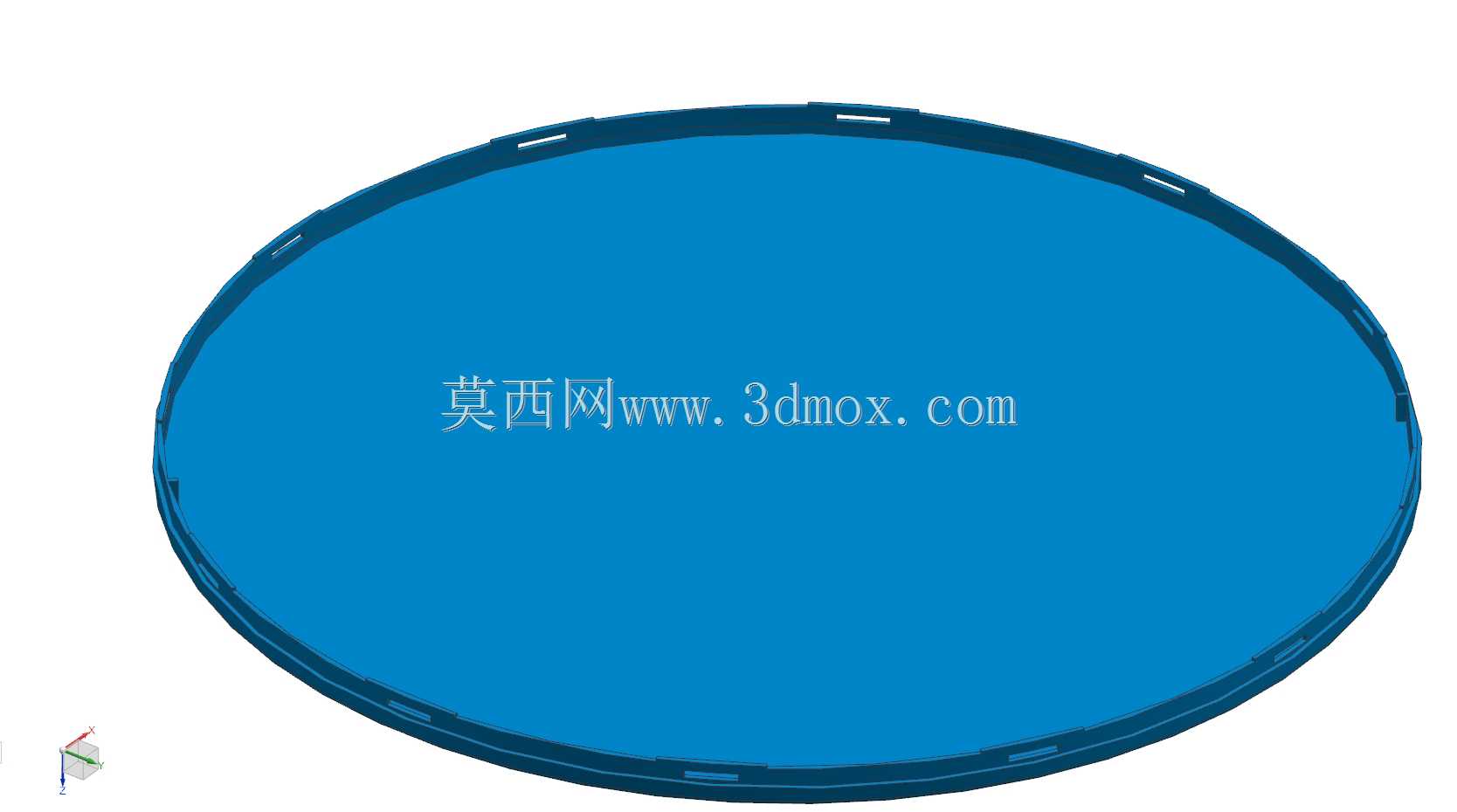

　　这套模具针对圆形平面类注塑件的量产需求开发，核心适配汽车内饰圆形盖板、家电端盖类塑件的批量成型场景，在汽车零部件配套注塑车间、日用塑料制品量产线中都能直接匹配对应吨位的卧式注塑机安装使用。从结构设计逻辑来看，这套模具打破了常规圆形模具从中心或侧边正上进料的思路，采用反向热流道进料方案，进料点设置在模具反向侧的热流道板内，熔体经过热流道恒温输送后从塑件背面非外观面进胶，完全避免了进料点残留痕迹影响塑件正面外观质量，对于要求外观面无熔接痕、无浇口印的高光圆形塑件来说，这种进料方式能省去后续打磨浇口的工序，直接降低单件塑件的后处理成本。脱模结构没有采用常规的直顶加推板方案，而是选用油缸驱动倾斜顶出的斜顶结构，

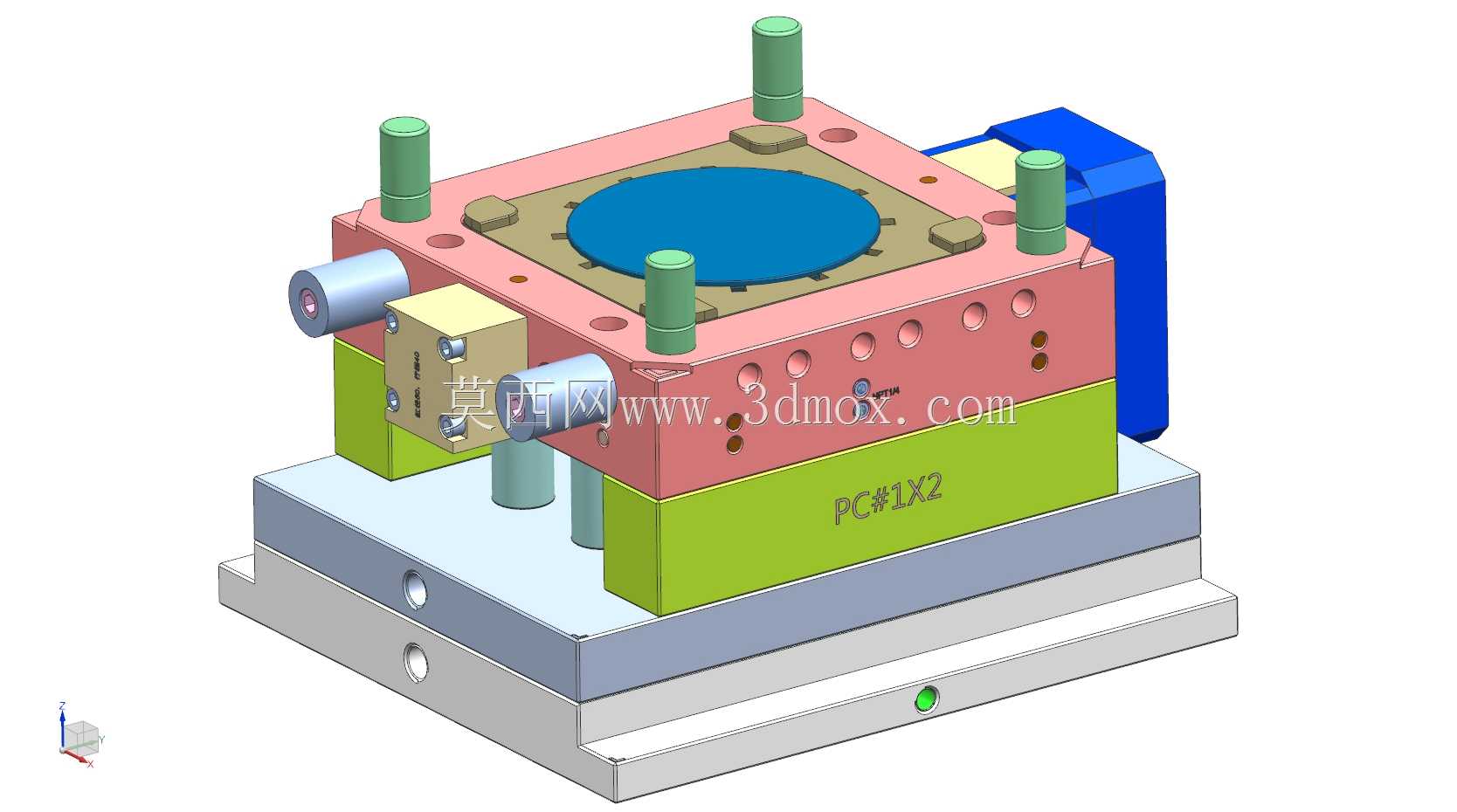

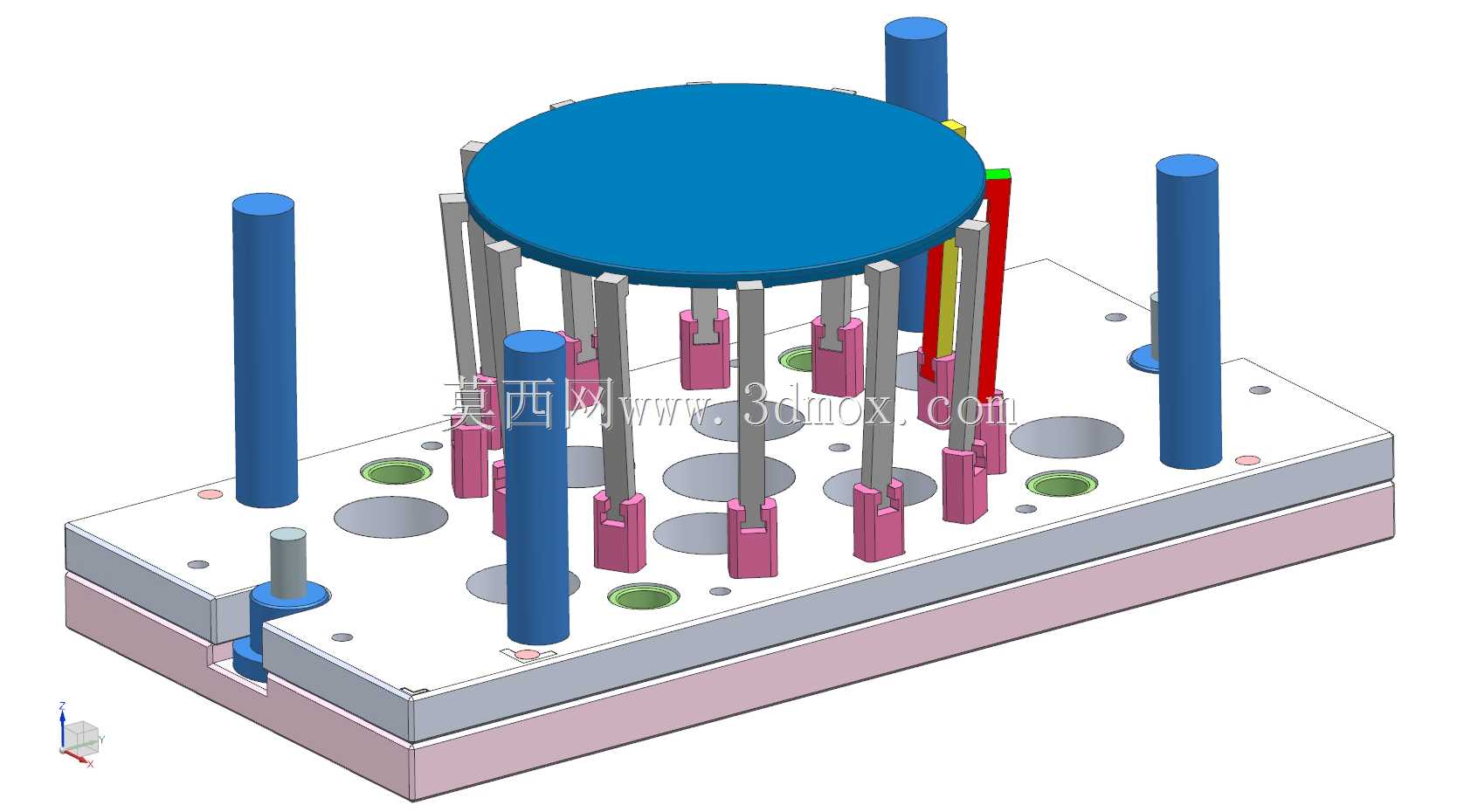

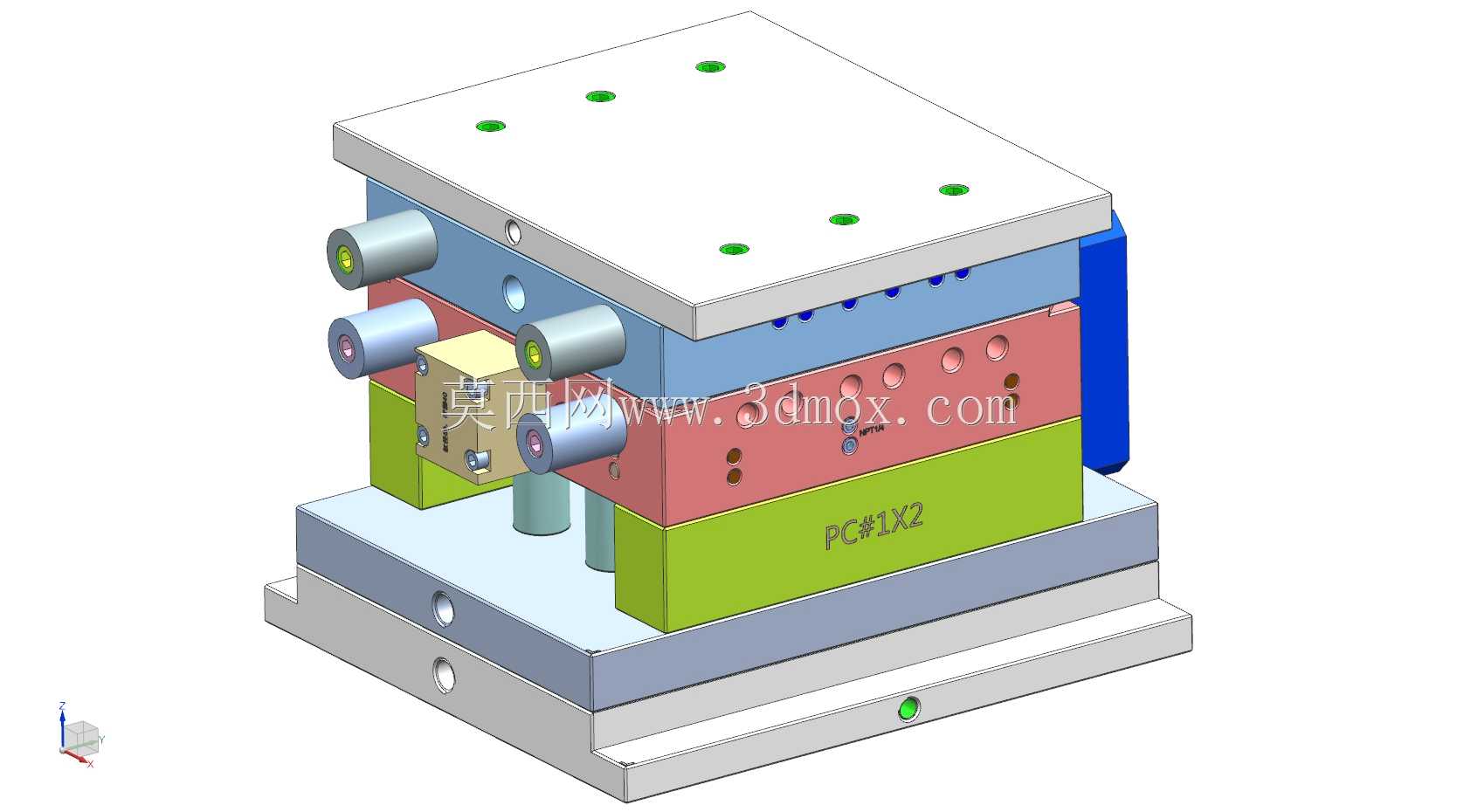

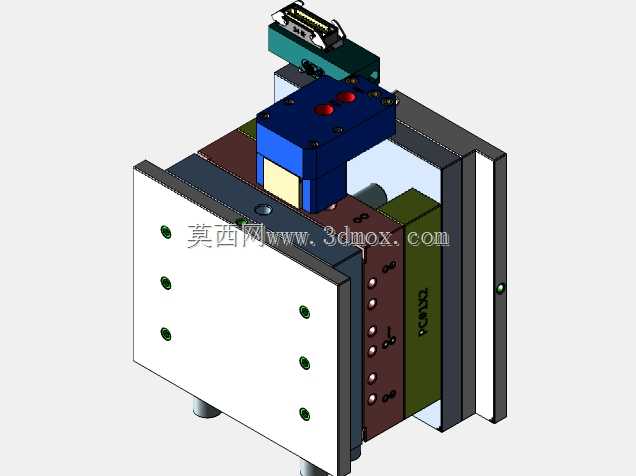

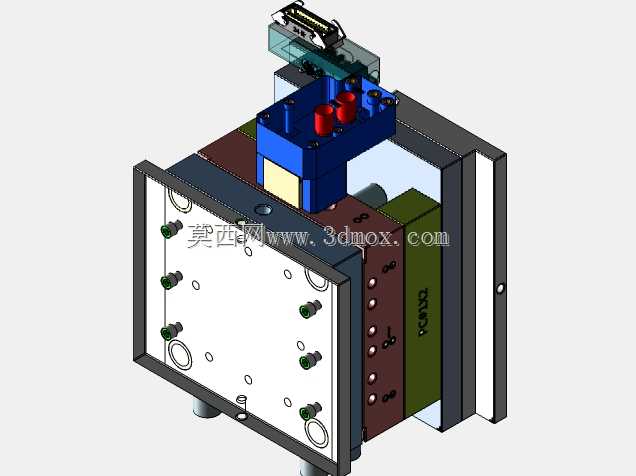

　　斜顶的倾斜角度经过脱模行程核算，既保证塑件内侧倒扣结构能顺利脱出，又不会因为斜顶角度过大导致顶出过程中拉伤塑件内壁，油缸的安装位置设置在模具侧部的蓝色安装座内，油缸的顶出行程与斜顶的滑动行程做了精准匹配，顶出时油缸同步带动斜顶沿倾斜导向槽滑动，在完成倒扣脱模的同时同步将塑件从型芯上顶出，相比传统的顶板顶出结构，这种侧置油缸驱动的斜顶结构能大幅缩小模具整体的闭合高度，适配更小吨位的注塑机安装。从安装边界来看，模具的四组导柱采用对称分布设计，导柱直径与导套配合间隙按照精密注塑模具的公差要求设定，合模时能保证动定模的对中精度控制在0.02mm以内，避免成型过程中出现飞边、偏心等缺陷；模具底部的安装板开设有标准的注塑机压板槽，

　　能直接匹配不同规格注塑机的T型槽安装尺寸，侧部的油缸接口预留了标准液压油管接头位置，现场安装时不需要额外加工连接法兰。模具的冷却水路采用分层环绕设计，定模侧的水路围绕型腔圆形轮廓均匀排布，动模侧的水路在斜顶安装间隙中穿插布置，保证成型过程中型腔各区域温度差控制在5℃以内，减少塑件成型后的收缩变形，保证圆形塑件的平面度满足装配要求。整套模具的分型面设置在塑件最大轮廓位置，分型面贴合处做了1°的斜度楔紧结构，合模时依靠楔紧面的贴合承受注塑过程中的型腔内压力，避免长期生产后分型面出现溢料飞边。
