滑块同步顶板无顶出注塑模具结构

　　这套模具结构针对中小型盒体类、平板类塑料件的量产场景设计，适配卧式注塑机的安装工位，模架整体采用标准模坯改制，各模板的安装孔位、导柱导套配合公差均符合行业通用装模规范，可直接匹配多数常规吨位注塑机的拉杆间距与锁模行程要求，无需额外做安装位的二次改制。

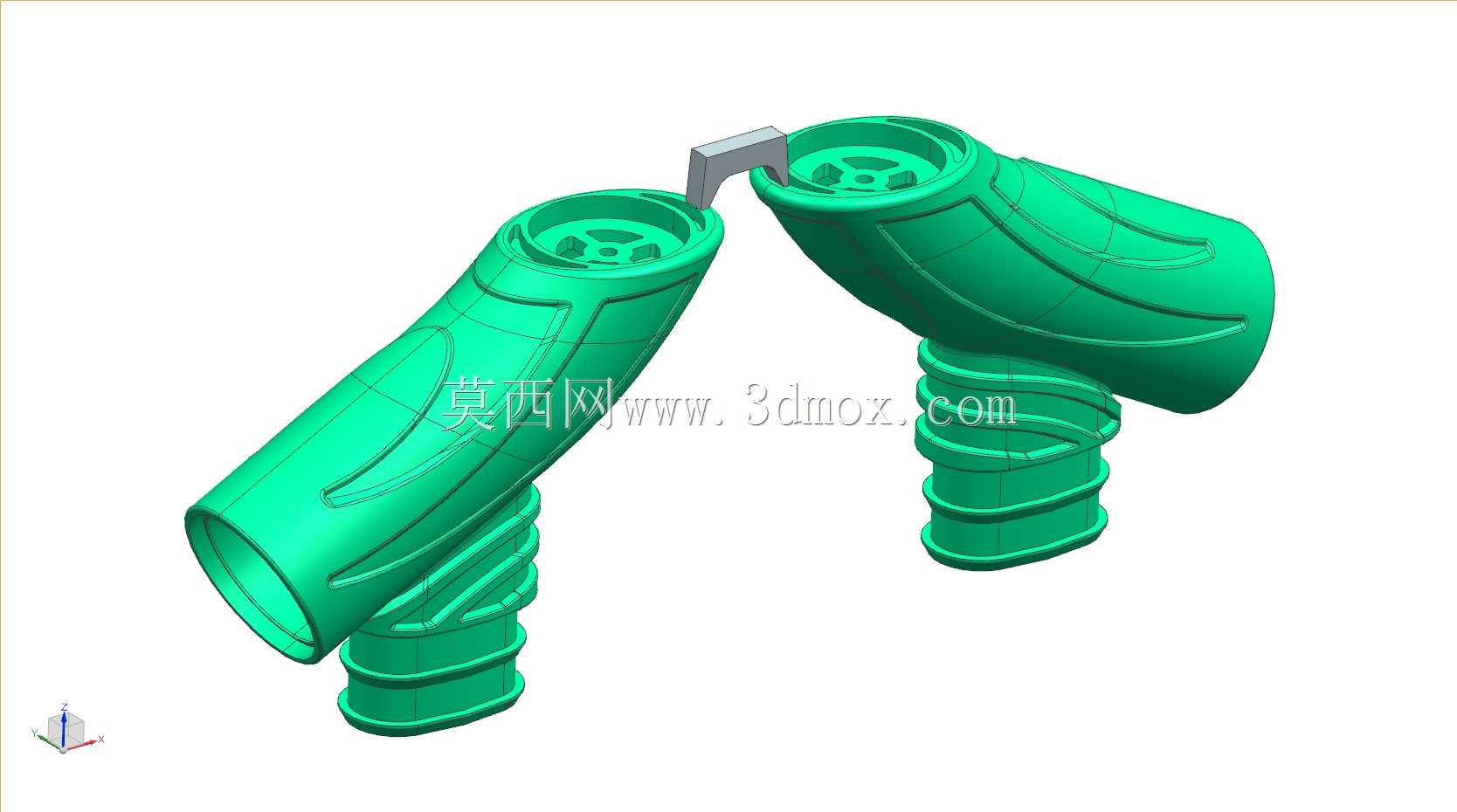

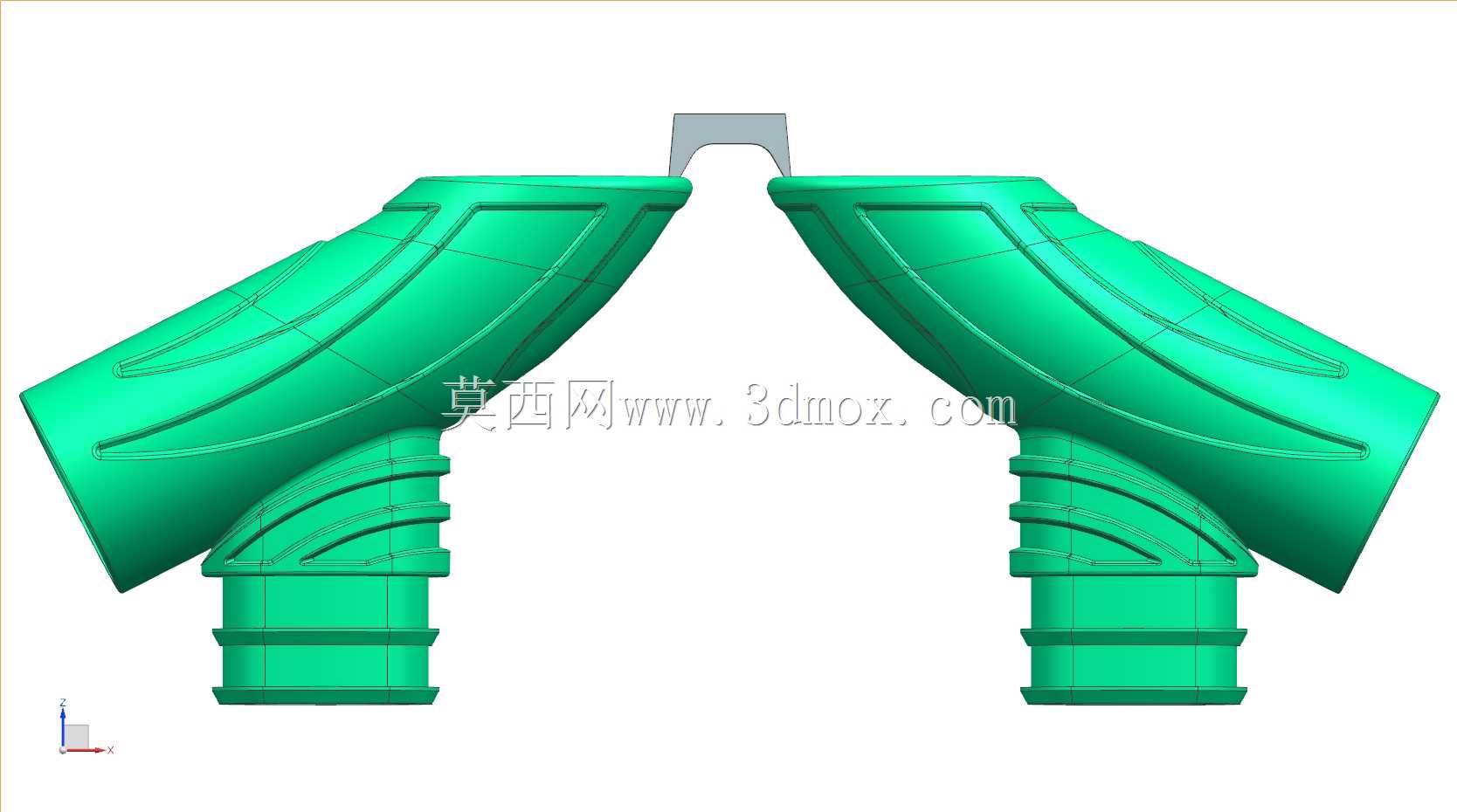

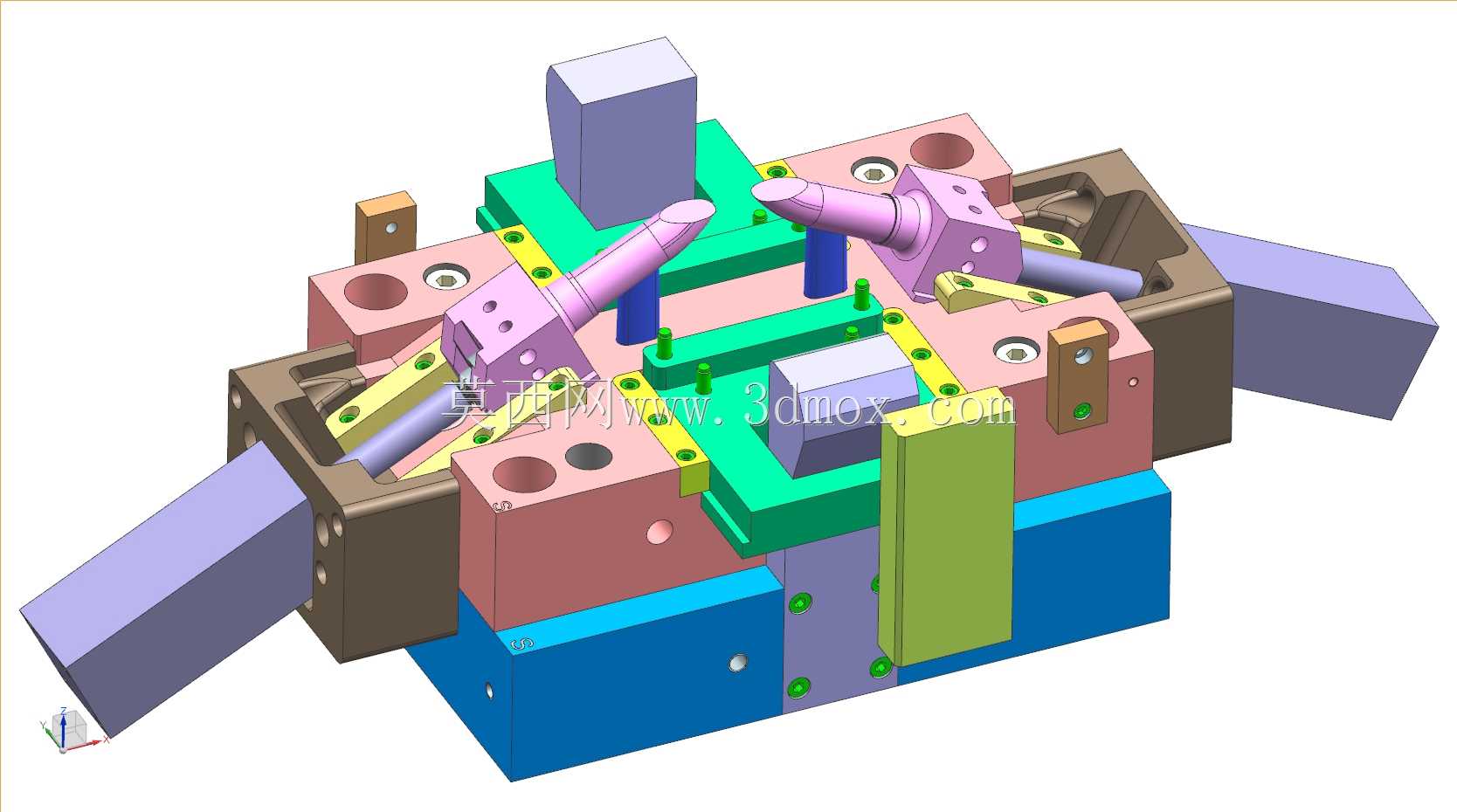

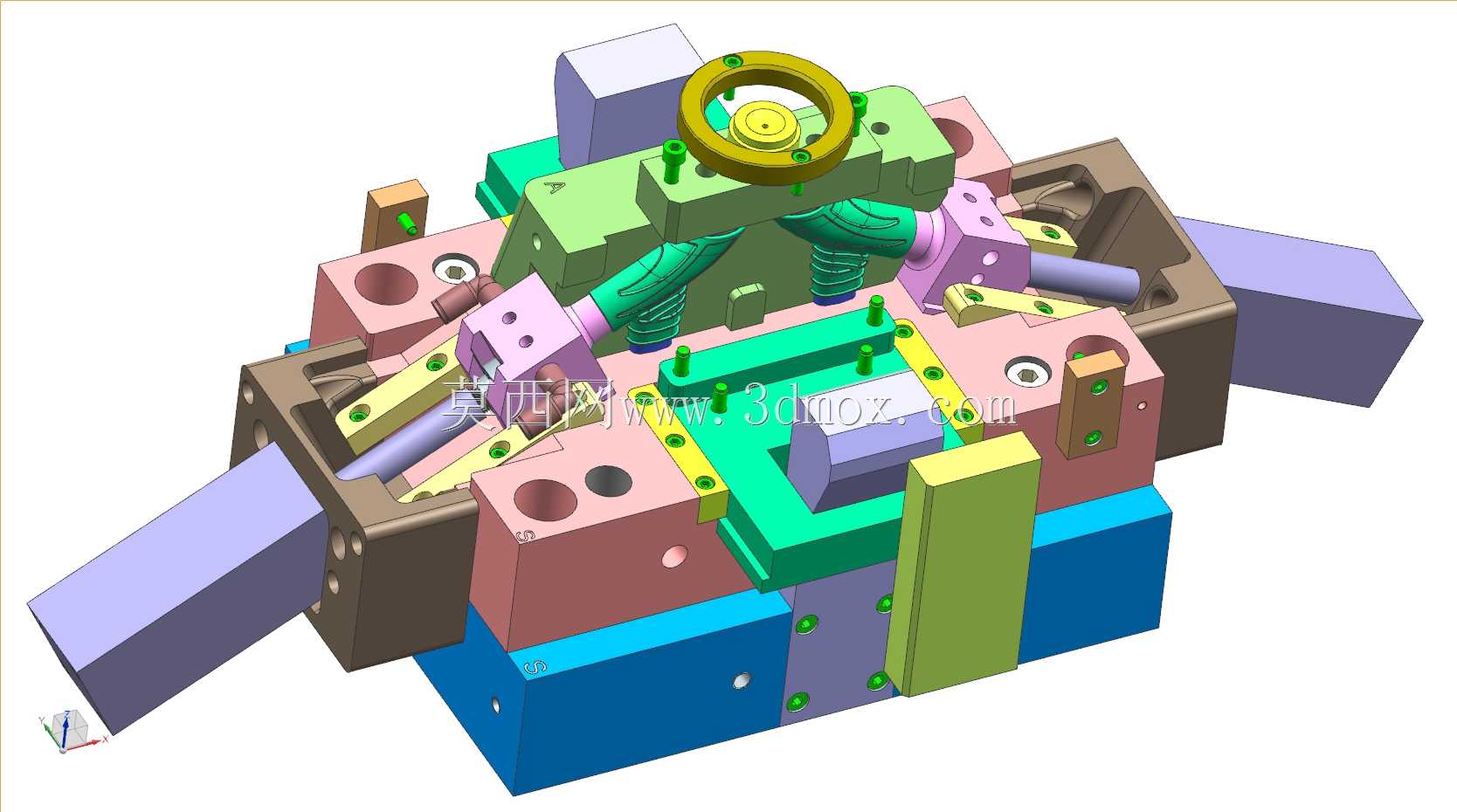

　　结构上取消了传统注塑模标配的顶针板、顶针、回针等整套顶出组件，依靠多组斜导柱驱动的侧向滑块完成开模过程中的同步抽芯与塑件脱离动作，开模时动定模首先沿主分型面分开，固定在定模侧的斜导柱同步驱动四个方向的侧滑块向外滑移，滑块在抽芯行程终点位置时，塑件会自动从型芯上松脱，依靠自重落入注塑机下方的接料区域，完全省去顶出动作的循环时间，单模成型周期可缩短15%左右，同时也避免了顶针在塑件表面留下顶出痕迹，对外观面要求高的透明件、高光面塑料件适配性更好。

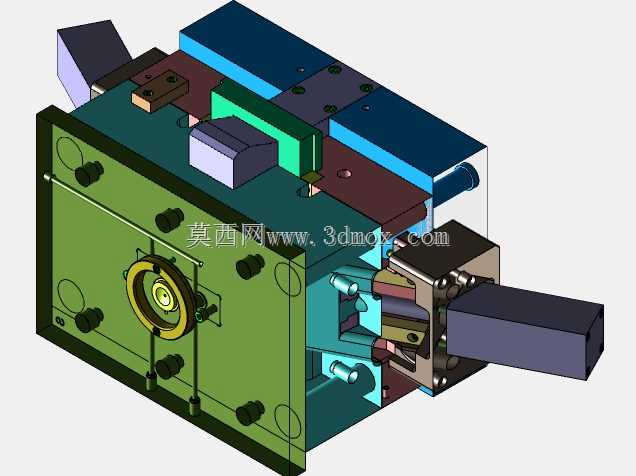

　　设计过程中重点校核了各滑块的抽芯行程与锁紧角度，斜导柱倾斜角度控制在18度以内，保证抽芯动作顺畅无卡滞，同时锁紧块的贴合面做了2度的预紧角，避免注塑过程中滑块受射胶压力后退产生飞边；各滑块的导向滑槽采用嵌入式耐磨铜合金镶件，长期量产磨损后可单独更换镶件，无需整体更换滑块，降低后期维护成本。冷却水路采用分层环绕布置，定模侧、动模型芯以及大尺寸滑块内部均设计了独立的循环冷却回路，可保证模温均匀分布，减少塑件成型后的翘曲变形量。

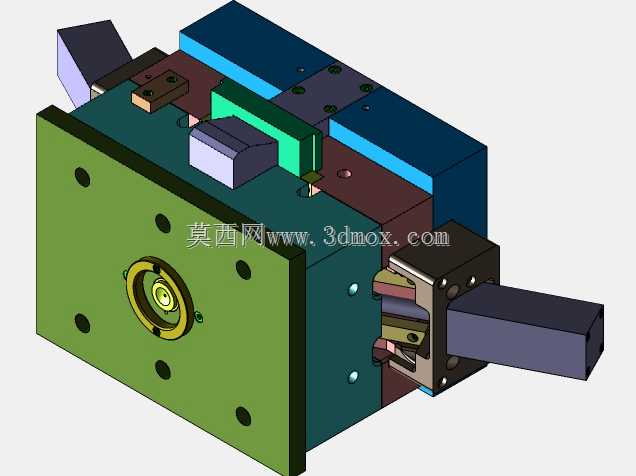

　　整套模具的合模定位依靠四角的导柱导套做初定位，主分型面额外设置了零度边锁做精定位，保证合模后型腔的同轴度公差控制在0.02mm以内，满足精密塑料件的尺寸精度要求；流道采用偏心侧浇口进料，浇口位置选在塑件的非外观侧，开模后浇口凝料可随滑块动作自动脱落，无需人工修剪，适配自动化量产的流水线作业需求。各模板的连接螺丝、定位销均采用标准件，备件采购替换便捷，模具整体的闭合高度、开模行程均经过严格校核，不会出现开模行程不足导致无法取件的问题，侧向滑块的行程终点设置了硬限位挡块，防止滑块抽芯过位脱出导向槽。
