工业铝型材螺旋梯登高检修操作平台

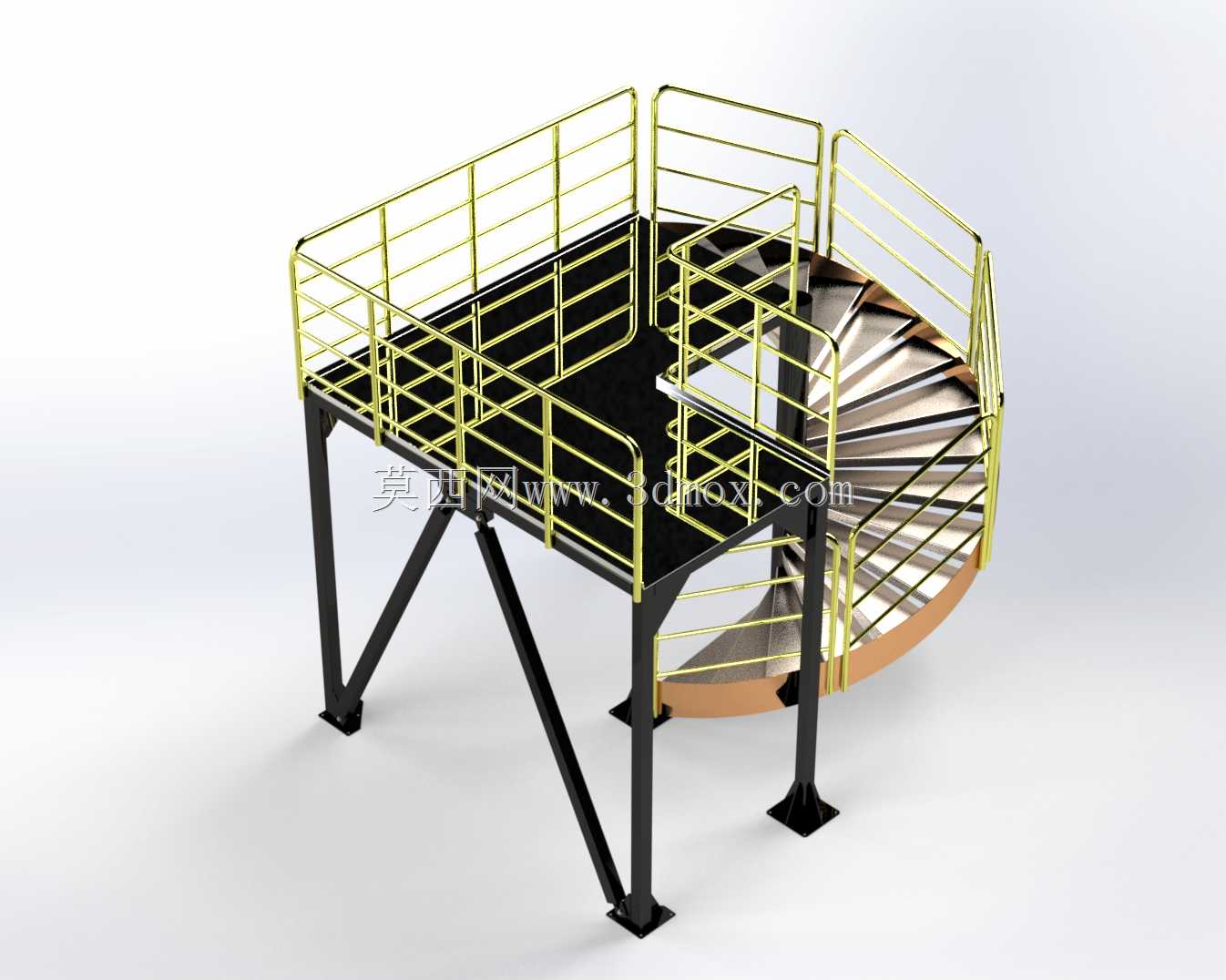

　　这套登高操作平台主要服务于车间产线旁的高位设备巡检、阀门操作、仪表读数和轻型维护作业，常见于自动化装配线、包装线、物流分拣线以及需要跨越输送带的工位。平台把人员抬升到稳定高度，同时用螺旋楼梯压缩平面占地，使狭窄通道内也能完成上下通行。平台面采用矩形布置，四周设置连续护栏，临边开口与楼梯入口对应，避免人员在高处移位时失去防护。黑色支撑腿从平台四角和受力较大的跨中位置落地，腿底配有方形底板，可通过膨胀螺栓与混凝土地面固定；斜向撑杆在立柱之间形成三角传力路径，用来抵抗平台偏载、人员走动和楼梯侧向推力。

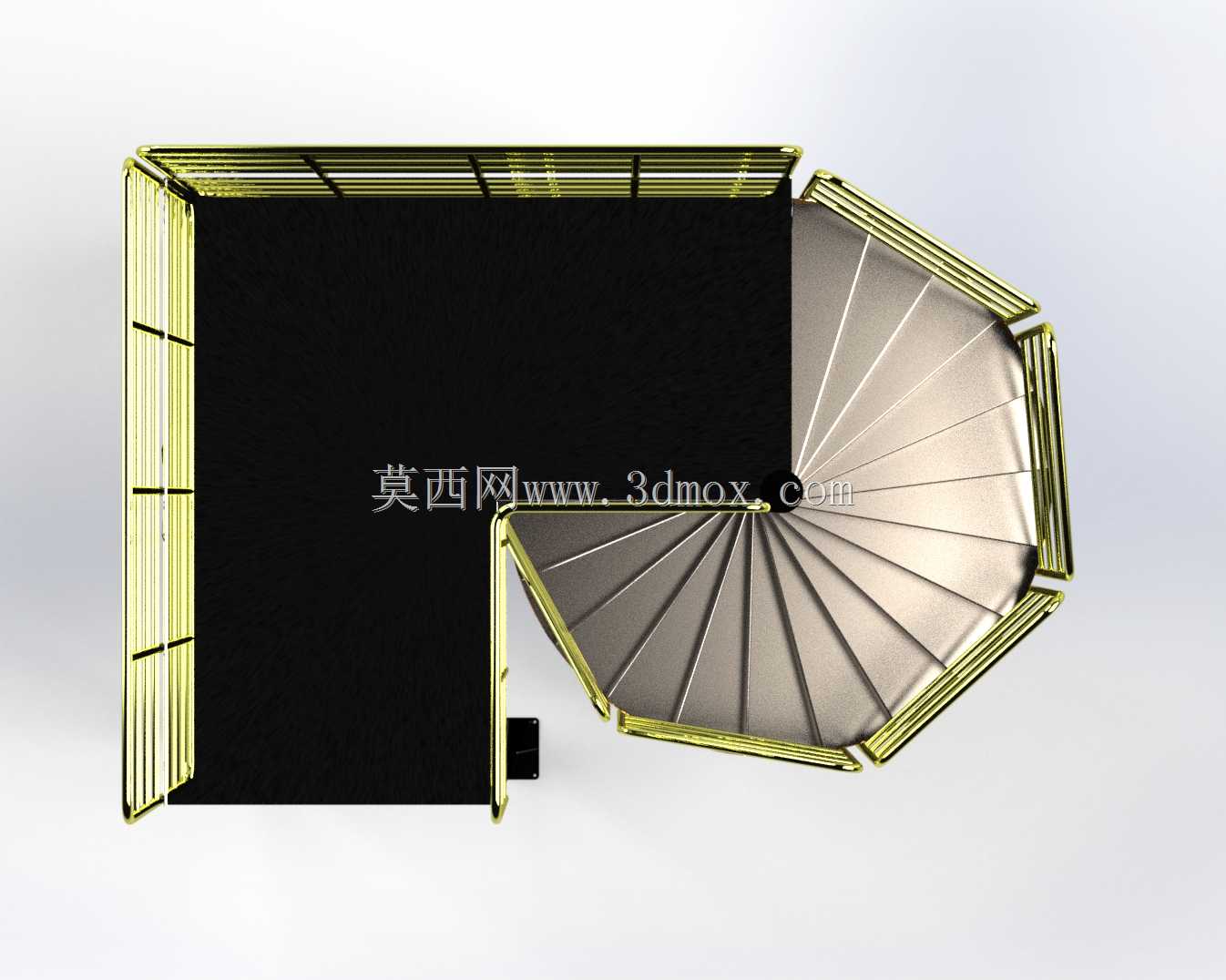

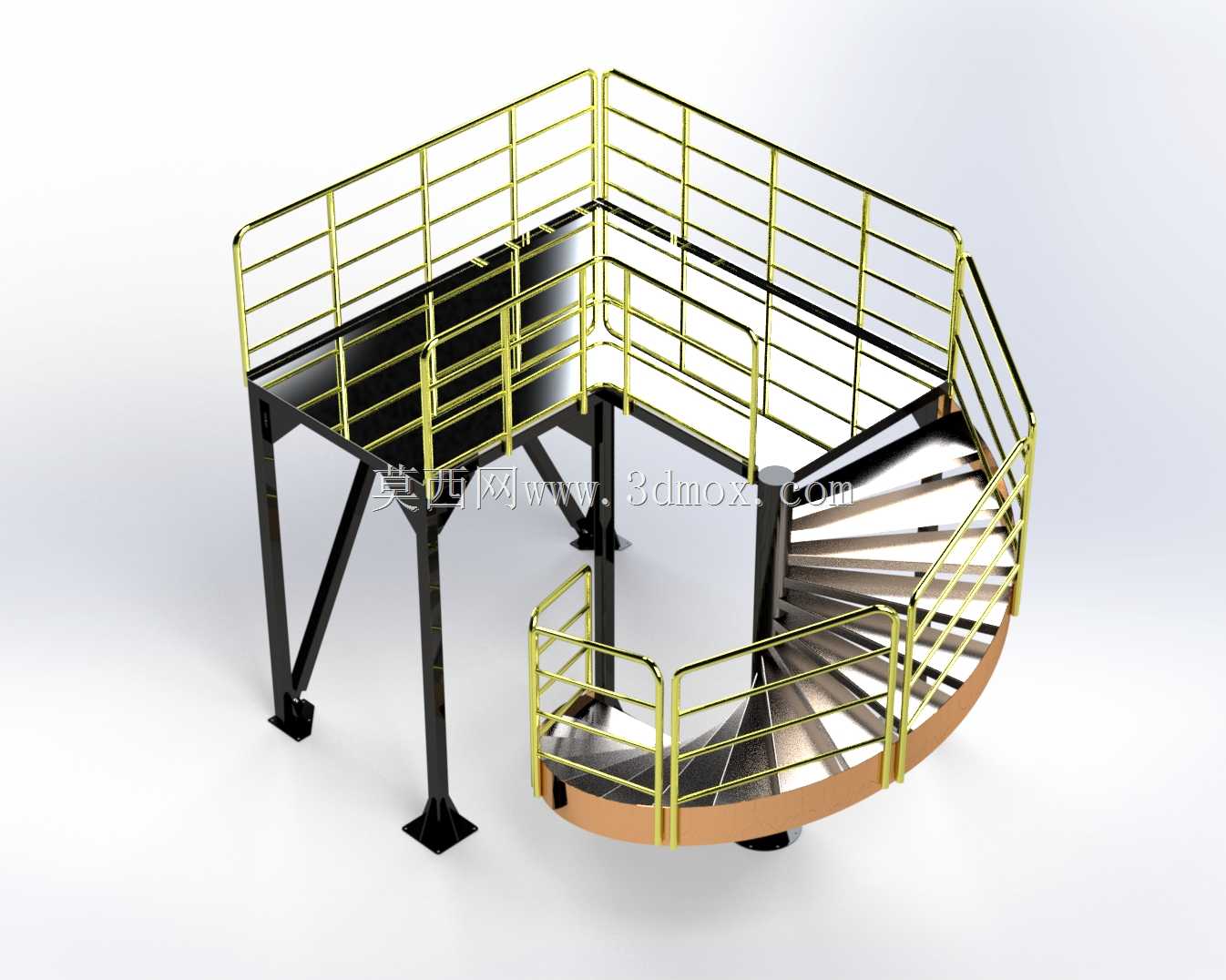

　　螺旋楼梯围绕中心区域盘旋上升，踏步沿弧形梁依次布置，外侧与内侧均设置栏杆，扶手高度和立杆间距按高处作业防护习惯控制。相比直跑钢梯，螺旋梯不需要预留长条形梯段空间，适合平台侧边距离设备或墙体较近的场合；踏步前缘保持清晰落脚宽度，中心轴附近收窄，外侧通行区保留足够脚面空间。平台护栏由多道水平横杆和竖向立杆组成，转角处连续封闭，栏杆在楼梯入口处断开并与梯段扶手顺滑衔接，减少搬运小型工具时的磕碰。

　　建模时先按现场检修高度确定平台面标高，再反推楼梯踏步数、旋转角度和每级升高。平台框架可采用工业铝型材或型钢焊接组合，台面铺设防滑板或格栅板，边缘设置挡边，防止螺丝刀、扳手等小物件坠落。支撑柱位置需要避开地面设备基础、电缆桥架和叉车通道，底板尺寸兼顾锚固长度与地面找平；若现场地面不平，可在柱脚处加入垫板调整高度。斜撑不应随意布置在人员通行方向，而应沿平台短边或后侧形成稳定面，同时保证楼梯下方净空不影响清扫和管线维护。

　　安装边界方面，平台外侧与固定设备之间宜留出检修手臂和工具操作空间，楼梯旋转半径内不得布置气管、电控柜或突出按钮盒。平台入口应朝向安全通道，螺旋梯落地端避免正对叉车行驶路线；若平台用于跨越输送机，护栏开口不能朝向输送物料一侧，而应设置在人员可安全停靠的位置。荷载传递路径为人员和工具荷载经台面框架传到主梁，再由立柱、斜撑传至柱脚和地面，因此建模中需要把梁柱连接节点、栏杆根部和踏步支撑单独细化，避免只做外观装配。

　　结构外观上，金色栏杆与黑色支撑框架形成明显区分，便于在三维评审中检查防护范围和支撑体系。平台面下方的横梁间距按步行刚度控制，防止人在上面走动时产生明显颤动；楼梯弧形边梁承担踏步弯矩，外侧栏杆同时提供扶手和侧向防护。该方案适合在方案规划阶段用于核对人机高度、通道占用、设备干涉和维护动线，也可作为后续铝型材裁切、钢件焊接、现场锚固和护栏装配的结构参考。
