不锈钢爬坡挡边皮带输送设备

　　该设备属于带挡边与横向隔板的爬坡式皮带输送装置，主要用于散料、小件成品、包装件或加工后零件从低位作业区向高位设备入口的连续提升。现场常见于冲压线后端接料、包装机进料、分拣线高差过渡、食品轻工成品输送以及自动化装配单元的上料环节。低位水平段可承接振动盘、人工投料位或前段流水线来料，物料进入皮带后经弧形过渡区进入倾斜提升段，最终在头部卸料位置依靠皮带转向和挡边隔板的托举作用完成抛料或导入下游料斗。

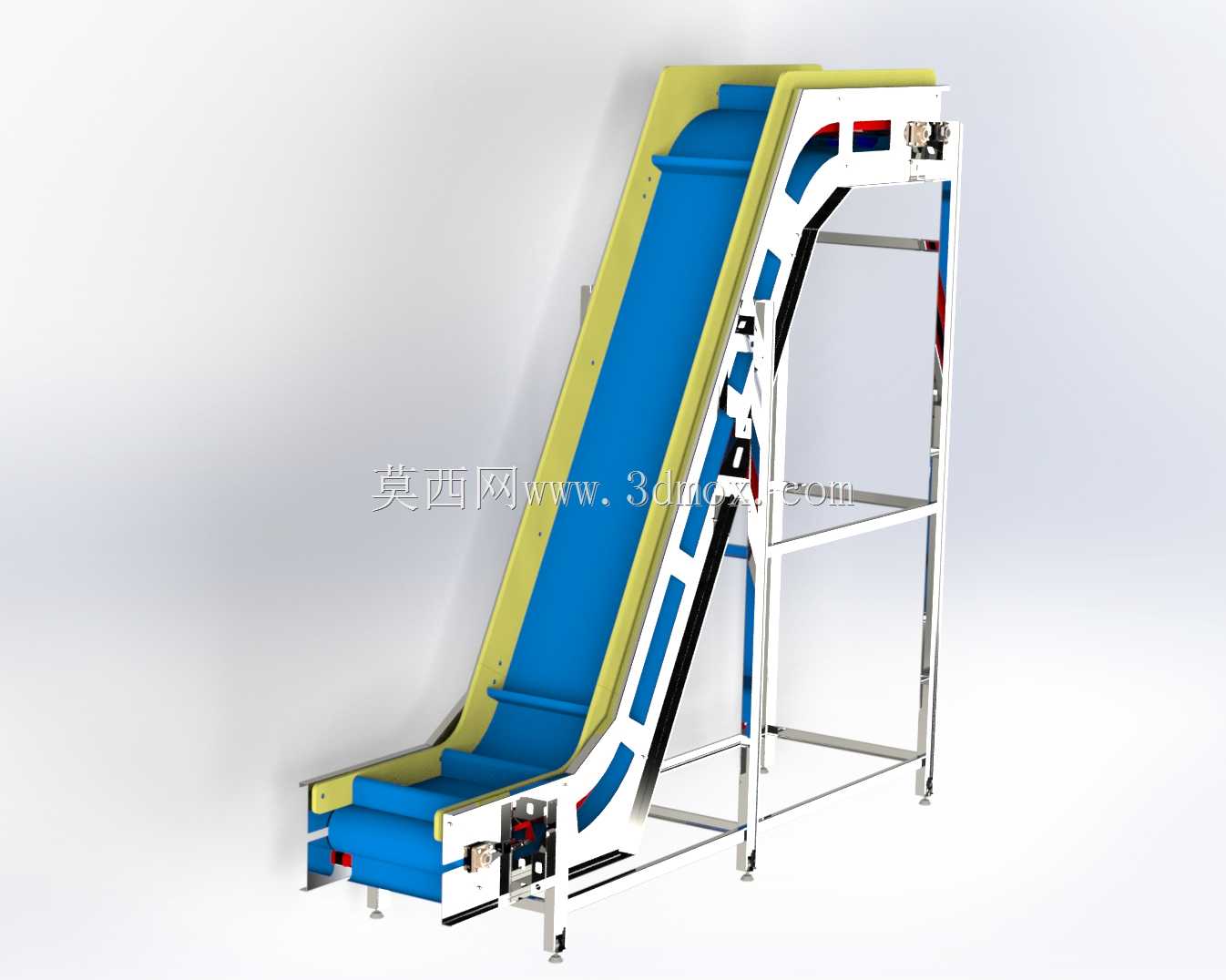

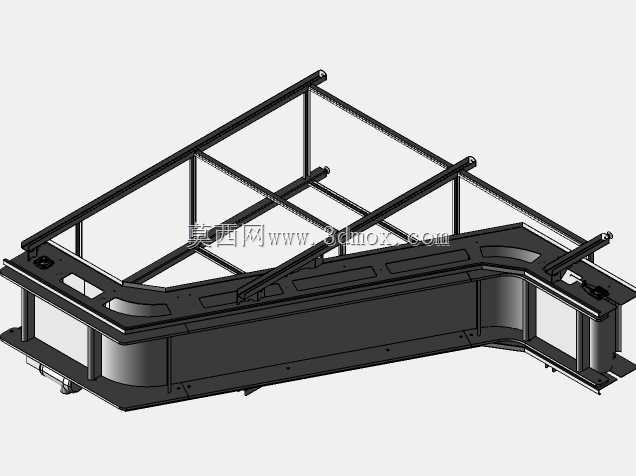

　　结构上，设备采用不锈钢型材与钣金件组合形成主机架，侧梁沿提升曲线连续布置，既承担皮带张紧载荷，也为托辊、导轨、护板和驱动组件提供安装基准。机架下部设置水平接料段，中段以较大倾角抬升，上部保留短距离水平卸料段，这种折线轮廓能够在有限占地内获得足够提升高度。支腿采用框架式支撑，前后立柱通过横梁连接，底部预留可调脚杯安装位置，便于在不平整地面调整整机水平和头部卸料高度。

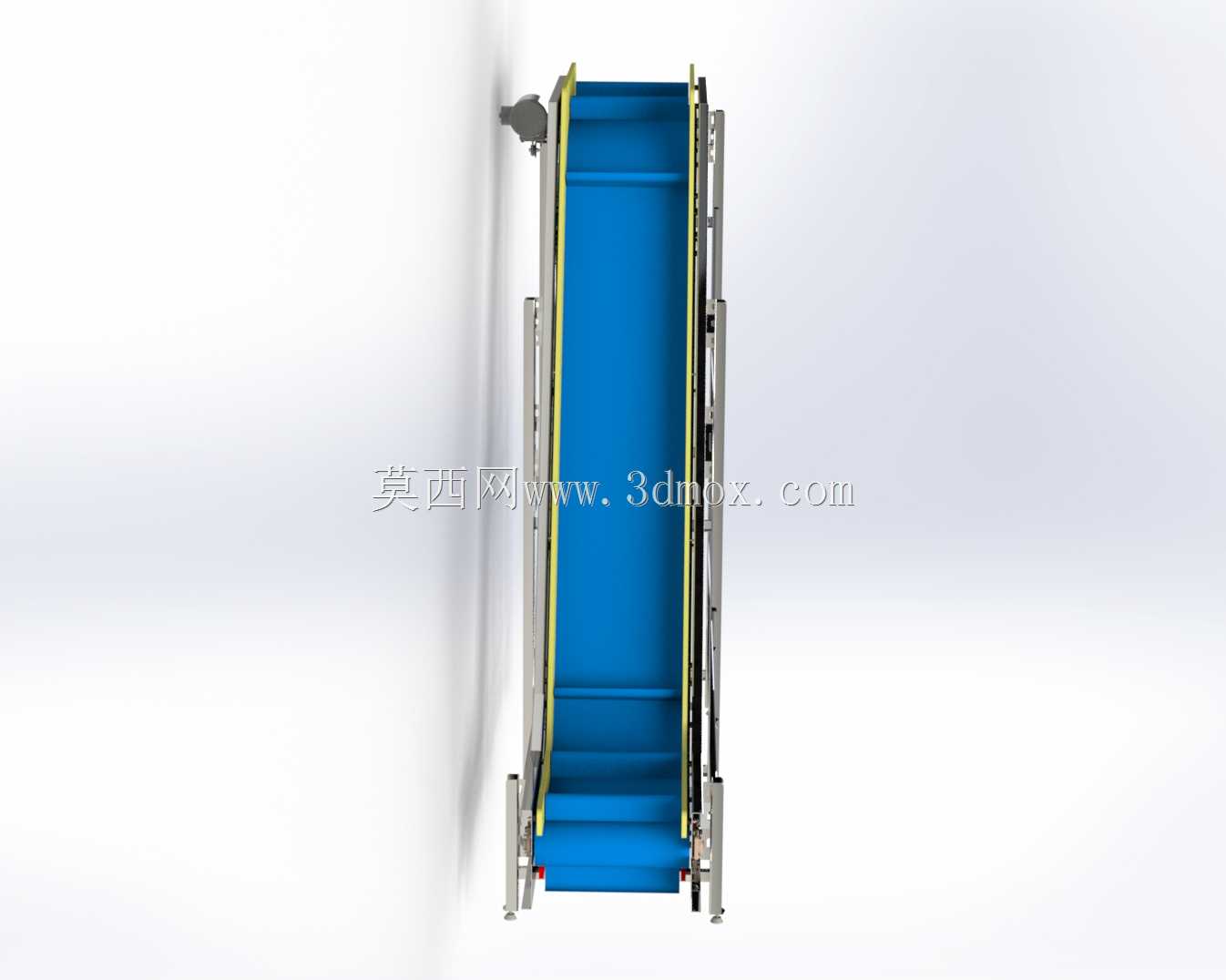

　　皮带表面配置蓝色输送面，两侧有波形挡边，横隔板沿带面按固定节距布置。挡边的作用在于限制散粒物料在倾斜段向下滚落，横隔板则形成独立承载格，使块状、颗粒状或袋装物料在大角度提升时保持稳定。皮带回程侧和承载侧的走向通过头尾滚筒、改向滚筒及若干托辊约束，弯曲段需要重点控制滚筒半径与托辊排布，避免波形挡边反复折压后出现异常磨损。

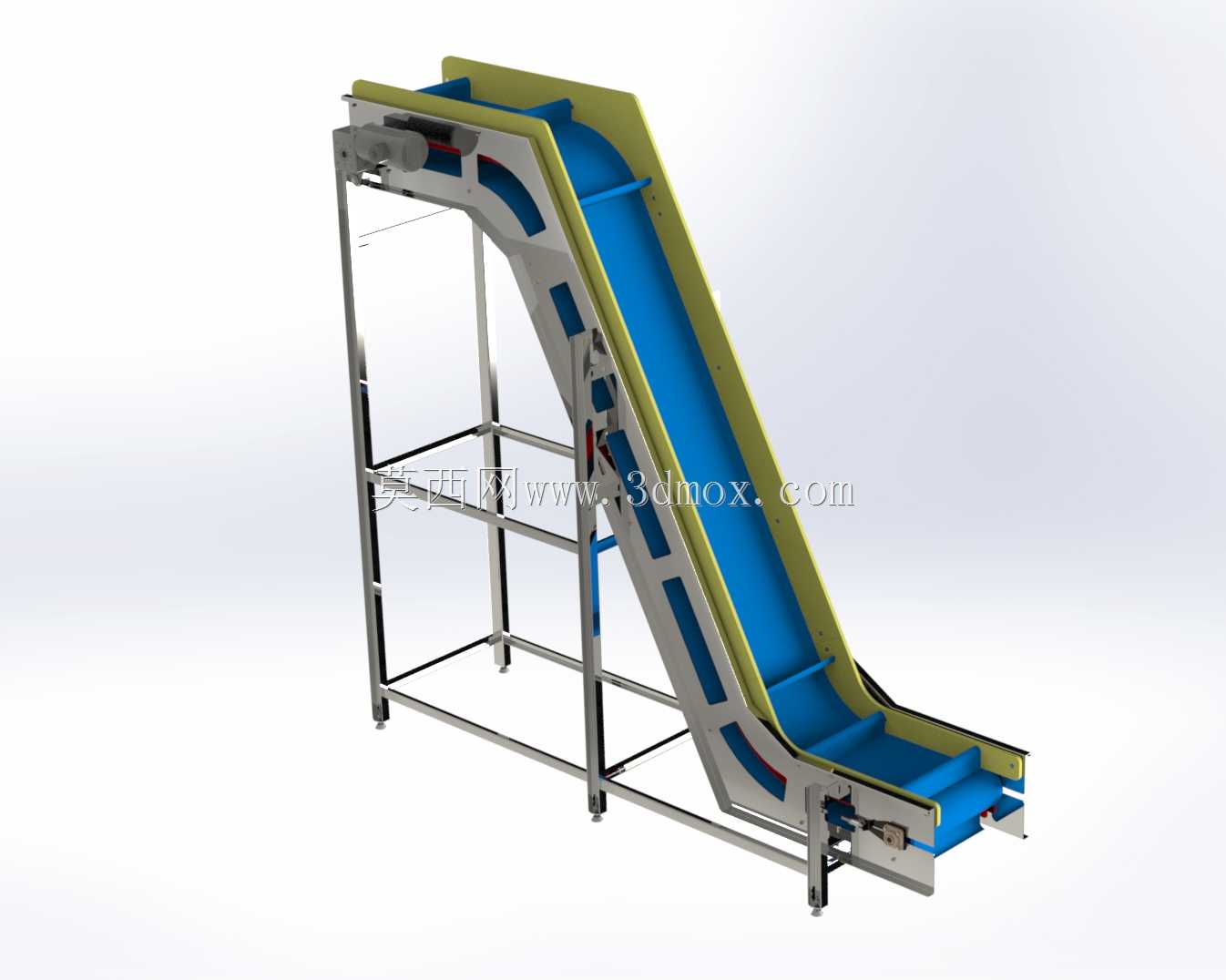

　　驱动单元布置在头部附近，电机经减速机构带动主动滚筒，依靠滚筒与皮带之间的摩擦传递牵引力。设计时需要根据输送能力、皮带宽度、提升高度、物料堆积密度和启停工况核算扭矩，张紧结构通常设置在尾部或中部可调位置，用于补偿皮带伸长并维持合适初张力。头部滚筒处应保证包角足够，降低打滑风险；尾部轴座采用长孔或螺杆调节方式，方便现场维护时对中皮带。

　　防护设计方面，倾斜段外侧设置连续护板，顶部和转弯区域增加封板或导向件，防止物料在提升过程中侧向滑落。皮带两侧与机架之间保留均匀间隙，既要避免摩擦挡边，也要控制夹料风险。对于需要洁净环境的场合，不锈钢机架表面便于擦拭和冲洗，开放式支腿结构也减少了积料死角。若用于较重工业零件，可在承载侧增加密集托辊或滑板支撑，以控制皮带下垂量。

　　从安装边界看，整机平面轮廓由低位水平段长度、倾斜段水平投影和头部水平段共同决定，高度方向则取决于提升角度与卸料点标高。设备后方和驱动侧应留出检修空间，用于电机维护、皮带更换、滚筒拆装及张紧调整；进料端需要与上游设备保持搭接或留足落料间隙，头部卸料点应与下游料斗、滑槽或输送机入口对正。三维建模时，侧梁曲线、滚筒中心距、支腿跨距、护板外形和电机外轮廓均需作为干涉检查重点，尤其要验证皮带在折线轨迹上的包络范围，避免挡边与钣金护板、横梁、螺栓头等零件发生摩擦。

　　该模型完整表达了机架、皮带、挡边、隔板、滚筒、支腿、驱动组件及防护件的相对关系，适合用于输送方案布局、非标设备选型沟通和结构细节参考。实际工程中还应结合物料粒度、磨琢性、温湿度、清洗要求和节拍产量，对皮带材质、隔板高度、滚筒直径、驱动功率及支撑方式进行复核。
