大倾角敞槽式螺旋上料输送设备

　　该设备为大倾角布置的敞槽式螺旋输送装置，主要用于散粒、粉状或小块状物料的连续上料与提升。设备下部设置容积较大的受料斗，物料可由人工投料、前段设备卸料或周转料仓直接进入；进入料斗后，物料被靠近驱动端的螺旋叶片捕获，沿长槽体向高位出口推送。与水平输送相比，这种斜置结构能够在较短平面距离内完成高度提升，适合车间空间受限、后段包装机、筛分设备、搅拌设备或缓存料仓需要高位进料的场合。槽体采用敞开式长槽配合螺旋轴的形式，便于观察物料填充状态，也方便在停机后清理残留物料。对于流动性一般、容易搭桥或需要定期清扫的物料，敞槽结构比全封闭管式输送更利于维护；槽侧和上部可根据现场需要增设盖板、观察口或防尘罩，以控制粉尘外逸。螺旋叶片沿轴向连续布置，

　　轴端通过轴承组件支承，下端靠近驱动装置布置，可缩短传动链并提高扭矩传递的可靠性。驱动部分采用电机减速机组合，安装位置位于设备下部，检修时不需要登高作业；联轴器或链传动区域应设置防护罩，避免运行中接触旋转件。设备支架采用型钢焊接框架，底部支腿形成稳定支撑，局部设置脚轮或可调支撑结构，兼顾移位与就位固定。需要注意的是，带轮结构只适用于短距离调整和车间内转运，正式运行时应通过地脚螺栓、支撑杯脚或预埋件锁定，防止螺旋启动时因物料载荷变化产生晃动。上部出料端靠近高位设备，落料点应与后续接料口保持足够高差和对中距离，避免物料回堵。进料斗外侧设置斜向护栏和检修平台区域，主要用于操作人员观察料位、清理槽口或处理卡料；护栏杆件围绕高位作业面布置，

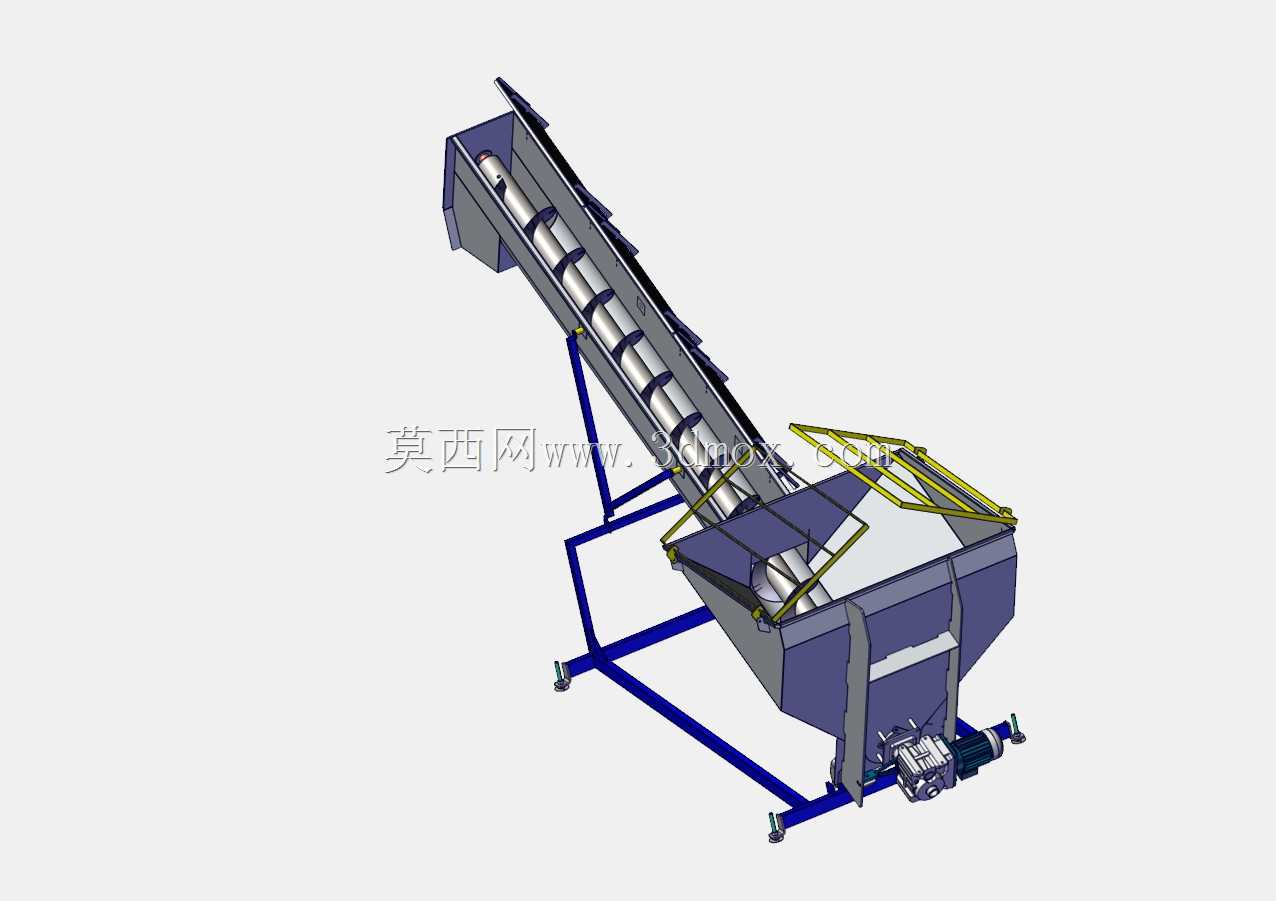

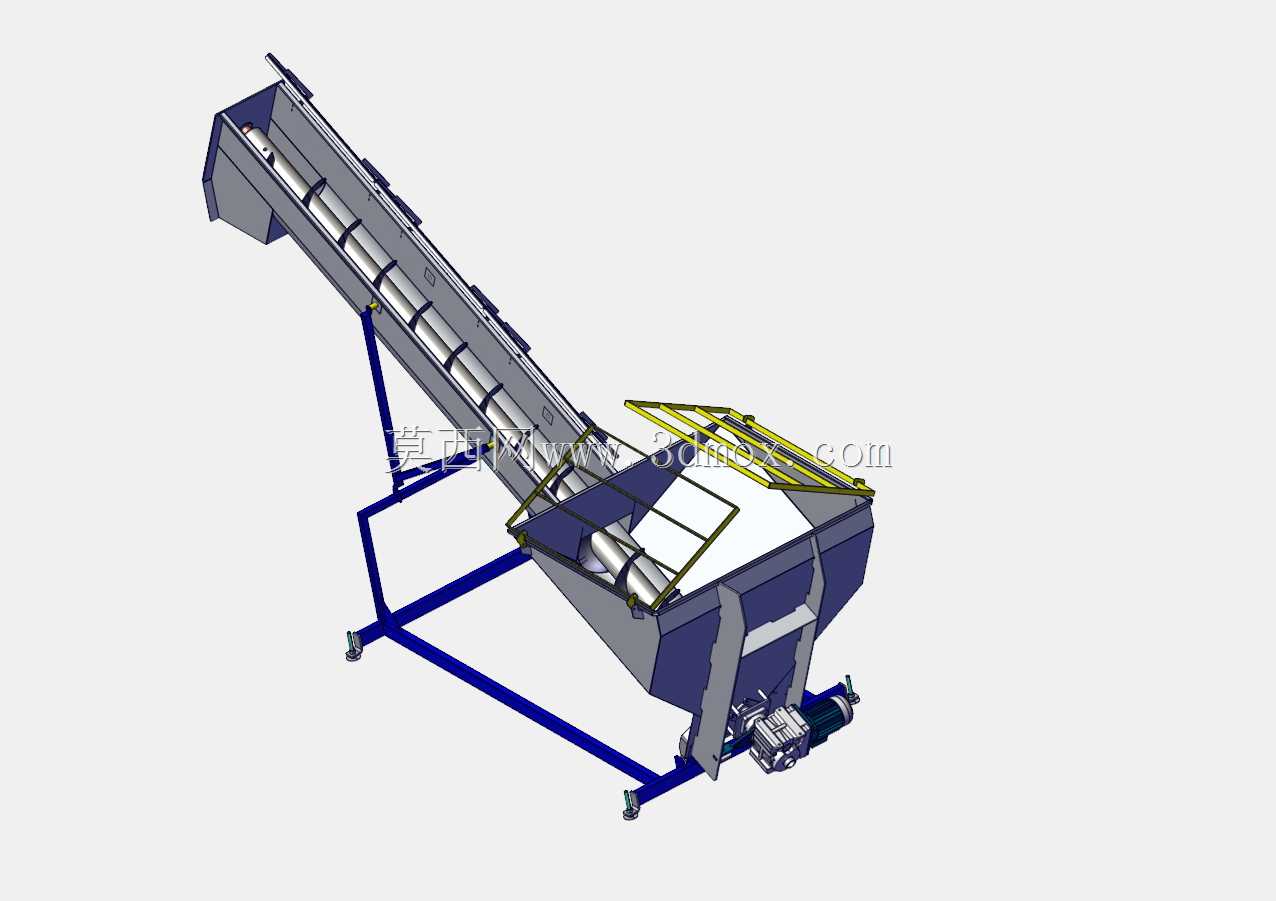

　　台阶和平台宽度需满足单人检修通过。三维结构中，料斗、槽体、螺旋轴、支架、护栏、驱动单元和出料溜槽均有明确装配关系，可用于干涉检查、布置评审和非标方案沟通。安装边界方面，设备沿斜向占据较长空间，布置时不仅要核对总长和总高，还要预留电机检修距离、料斗投料空间、上部出料口接管空间以及侧面清理通道。螺旋槽的倾角直接影响输送效率，倾角过大时物料易沿叶片回滑，选型时应结合物料堆积密度、粒径、含水率和摩擦特性校核转速与填充率。料斗下部靠近螺旋入口的区域应保证物料稳定流入，避免局部压料过实导致启动扭矩过大；对于易结拱物料，可在料斗内增加破拱叶片、振动件或加宽进料口。机架横梁与斜槽支撑点需要承受螺旋轴扭转载荷和物料重力，焊接后应校正支架对角线和支腿平面度，防止槽体扭曲引起螺旋叶片擦壳。整体模型表达了从受料、输送、提升到卸料的完整流程，结构逻辑清晰，适合作为散料处理线、自动化给料线和车间提升工位的设计参考。
