带受料斗移动式爬坡皮带输送设备

　　该输送设备采用倾斜爬坡布置，进料端设置敞口受料斗，可承接散粒、块状或工序间周转工件，降低人工上料时的对位难度；出料端抬升至指定高度，便于向料仓、包装工位、分选设备或后续加工线连续喂料。机架以型钢焊接框架为承力主体，立柱间布置斜撑与横向连梁，控制皮带运行张力和电机启停冲击下的框架变形。支腿底部配置脚轮，使设备可在车间内按产线调整位置，同时配合可调支撑结构，在就位后锁定姿态，避免输送过程中出现滑移。皮带承载面两侧设置挡边，上端受料区加装加宽导料板，减少散料外撒；回程段设置托辊与张紧调节结构，可补偿皮带长期运行后的伸长，维持摩擦传动所需张力。驱动端采用减速电机与滚筒直连或链传动组合，低速大扭矩输出，启动平稳，便于根据物料特性调整输送节拍。

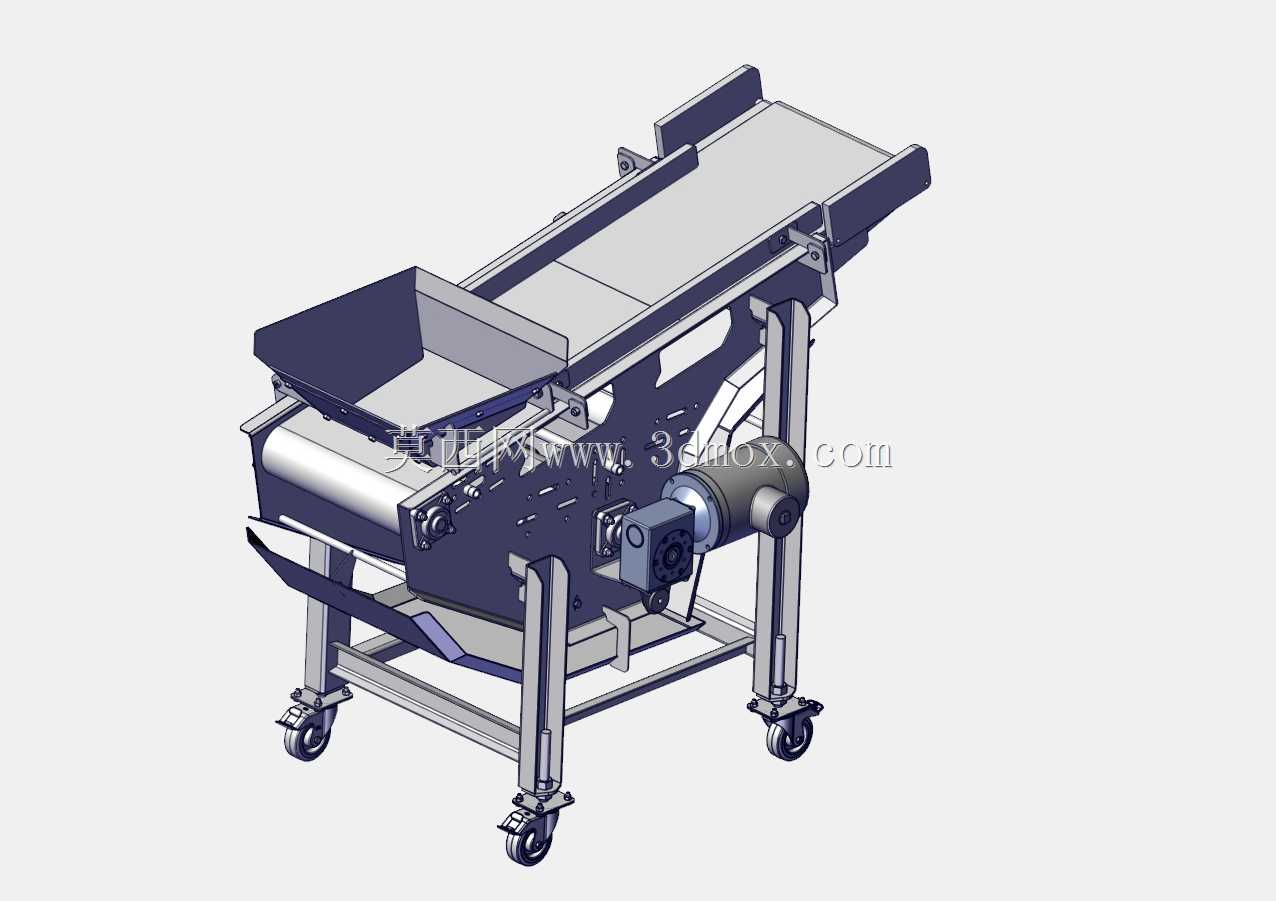

　　整机外形沿输送方向呈长条形倾斜结构，安装边界需预留脚轮转向、电机检修、张紧端操作及出料落差空间；侧面应留出皮带更换和托辊维护通道，进料斗上方需匹配上料设备的卸料高度。三维建模时按真实装配关系拆分机架、滚筒、托辊、皮带、料斗、护边、驱动组件和移动脚轮，焊缝位置、螺栓连接面及可调支腿行程均需表达清楚，便于干涉检查、工程图导出和现场布局校核。这类结构常见于机加工切屑转运、粮食与化工散料输送、零部件生产线提升、包装前段供料等场景，设计中需结合物料粒度、磨琢性、输送量和倾角确认皮带宽度、挡边高度及滚筒直径，避免回料或打滑。
