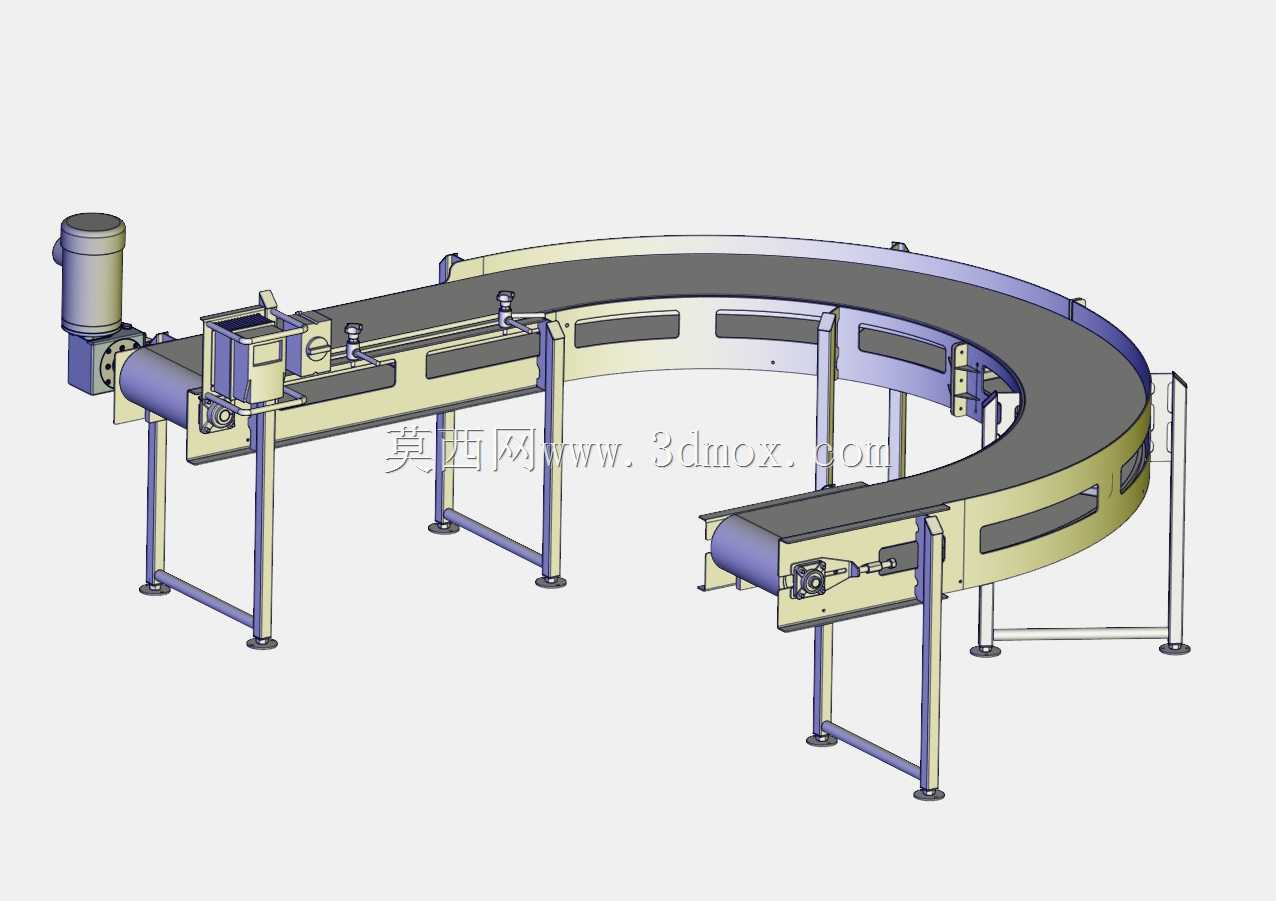

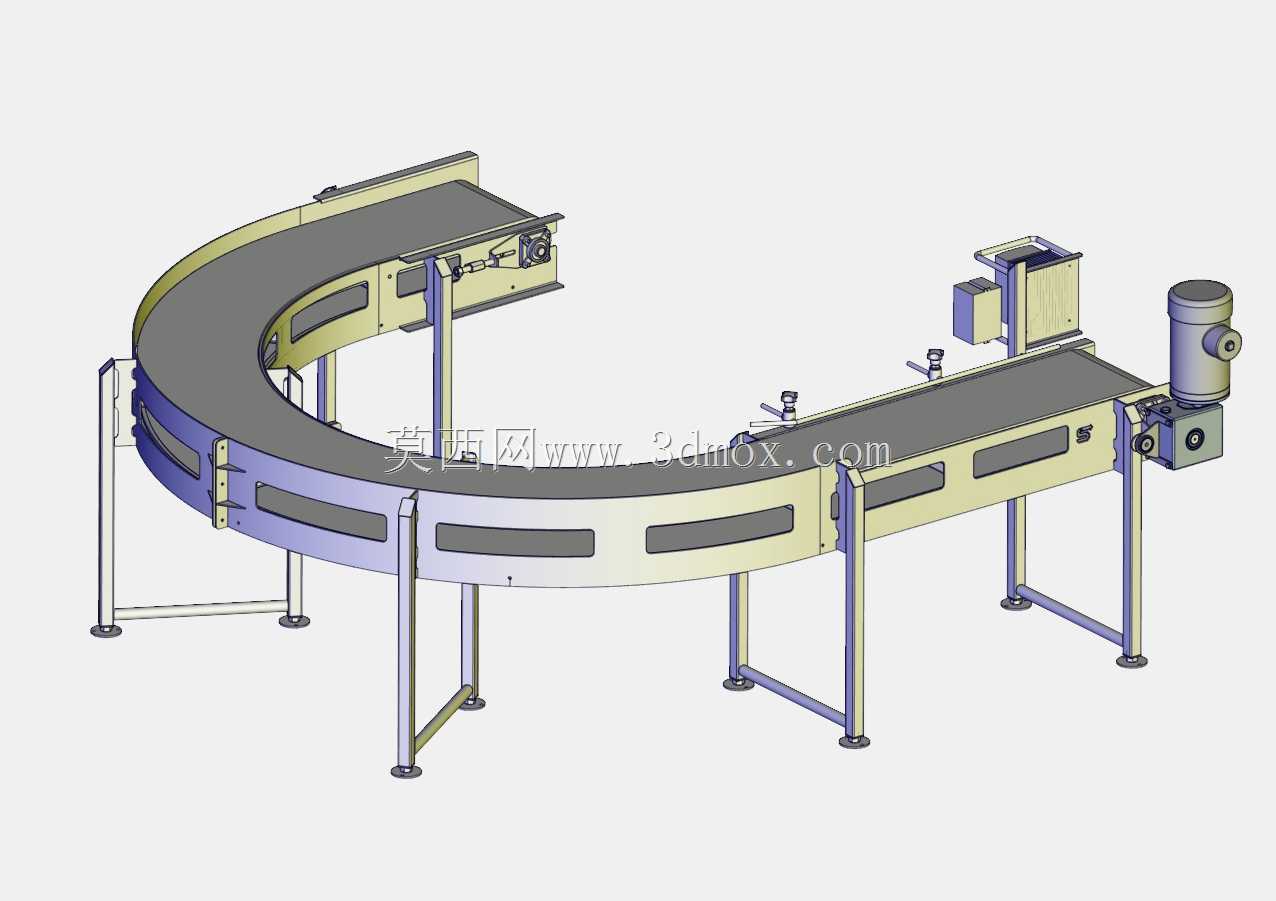

180度转弯皮带输送线结构

　　该套输送线针对车间内物流方向需要在有限占地内完成折返的工况展开设计，直线进料段与180度弧形弯道、直线出料段衔接为一体，工件或周转料盒从一端进入后，可沿连续皮带面完成半环绕输送，常用于包装线后端分拣回流、装配工位上下料衔接、食品与日化产品冷却或缓存输送，也可布置在机床加工单元旁，用于工序间工件转运，避免多条直线输送线搭接造成的落差、对位和占地浪费。

　　结构上，设备主体采用分段式机架思路：直线段由型钢支腿与侧梁组成，弯道段采用同心圆弧框架，保证皮带内外侧运行轨迹一致；支腿底部设置可调脚杯，可在现场地面不平时调整整机水平，并通过膨胀螺栓固定安装边界。弧形段上方布置多组侧向挡边与导向件，防止物料在离心作用下偏移、滑落；皮带内侧靠近弯道处设置托辊与支承板，使宽幅皮带在转弯过程中保持贴合，不出现局部翘边或悬空。

　　驱动端布置在直线段一侧，包含电机减速机、传动辊筒、轴承座和张紧结构；从动辊筒位于另一端，通过螺杆调节皮带张紧量，补偿皮带伸长并保证跑偏可控。辊筒直径、中心距和支腿间距按常规轻型输送载荷选取，整体宽度方向预留电机、护罩和检修空间，长度方向则由进料直线段、半圆弯道和出料直线段共同确定。现场布置时，弯道外半径是主要占地控制参数，设备两侧需留出人员通行与皮带维护通道，驱动端还应预留拆装辊筒和检修电气元件的操作空间。

　　建模过程中，圆弧机架、锥形或特殊弯道辊道、皮带扫掠路径以及支腿装配关系均被完整表达，便于检查皮带与框架干涉、核对驱动端安装位置，并可在此基础上调整带宽、弯道半径、支腿高度和护边形式。对于需要在紧凑厂房内实现U型物流回流的产线规划，该结构能够直接作为方案布置和详细设计参考，也可延伸为多层往返输送、分拣缓存线或工位间自动转运设备。
