机器人用紧凑型摆线驱动传动结构

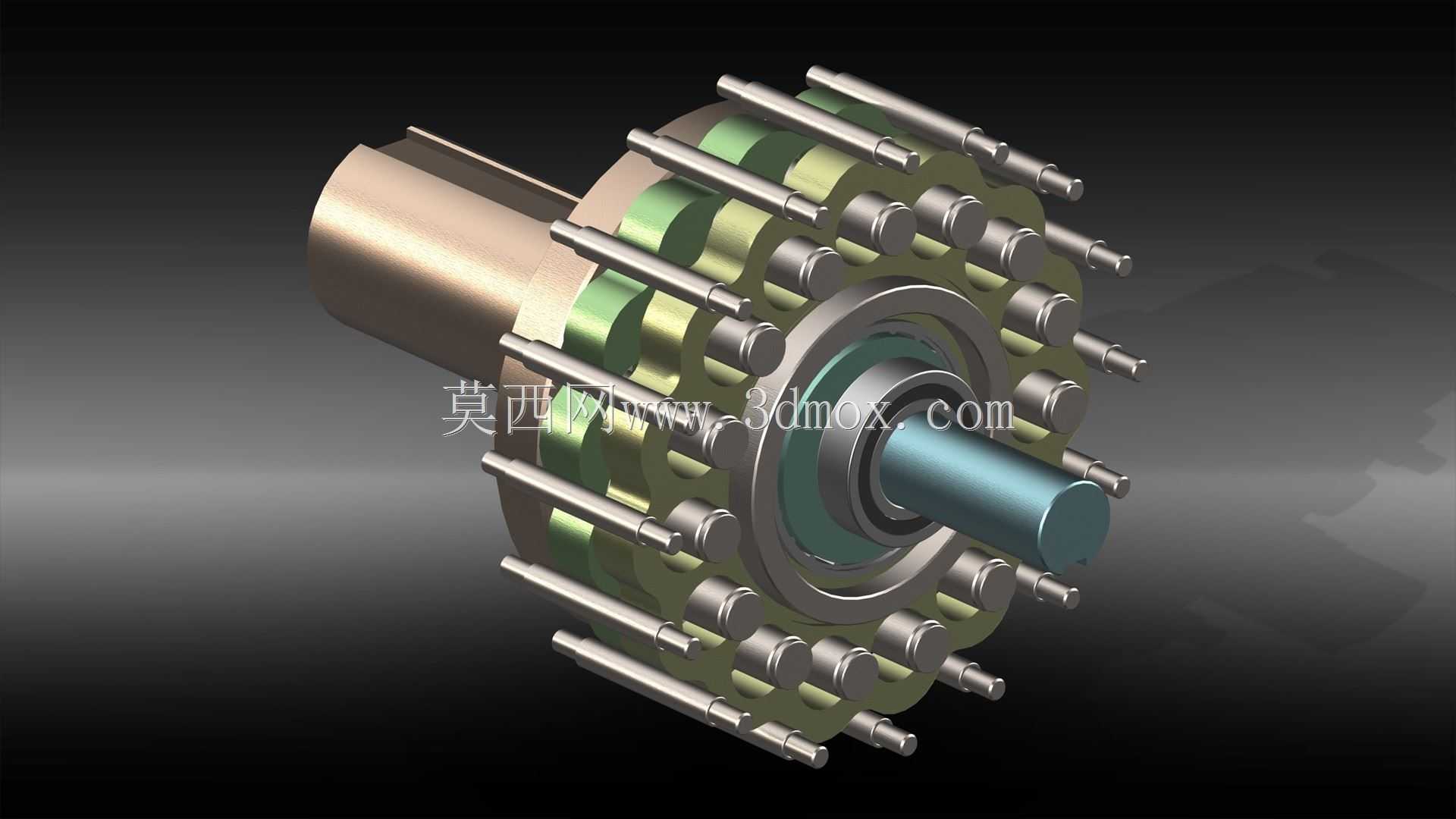

　　这款摆线驱动结构的设计初衷，是解决工业机器人关节部位对传动部件小体积、高承载、高循环寿命的核心需求，在多关节工业机器人的小臂、腕部等安装空间极度受限的场景中，传统行星减速器的回程间隙、传动刚度很难满足高精度重复定位的要求，而谐波减速器在重载冲击工况下的柔轮疲劳失效问题始终存在，摆线驱动的结构形式恰好能在窄小的安装边界内平衡这几类性能矛盾。从结构布局来看，该驱动采用同轴式输入输出设计，输入轴端集成了偏心轴承组件，摆线轮的齿形经过修形优化，与针齿壳内的圆柱针齿实现多齿啮合，啮合齿数占比远高于普通齿轮传动，因此在同等外形尺寸下能承受更大的瞬时冲击载荷，同时啮合过程的摩擦损耗更低，长时间高频率往复运转时的温升控制表现更优，

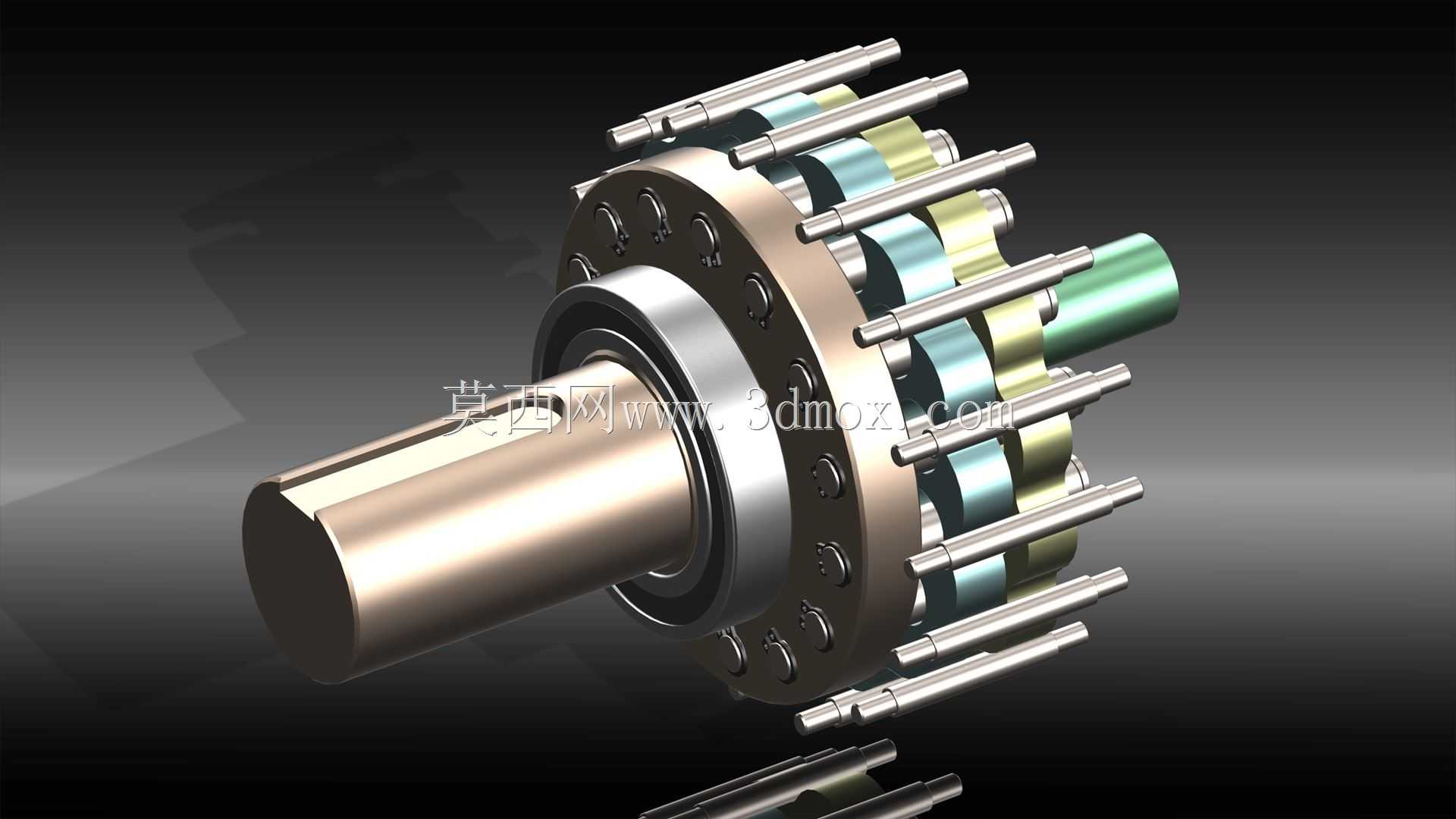

　　适配机器人关节频繁正反转、快速启停的高循环率工作特性。设计过程中针对安装边界做了多处适配优化，输出端采用法兰式连接结构，安装孔位沿圆周均布，可直接与机械臂的连杆腔体端面配合，不需要额外设计转接法兰，能进一步压缩关节部位的轴向尺寸；输入端可直接适配伺服电机的输出轴，通过锁紧胀套实现无间隙连接，避免键连接带来的回程间隙累积。针齿壳外侧的圆周定位面精度等级控制在IT6级，装配时可直接压入机械臂的关节安装座内，保证输入输出轴的同轴度误差控制在0.02mm以内，降低高速运转时的偏心振动。从实际应用场景来看，这类摆线驱动除了用于六轴工业机器人的关节传动，还可适配协作机器人、SCARA机器人的小臂传动部位，在一些对安装体积有严格限制的自动化转台、

　　精密分度装置中也能替代传统凸轮分割器使用，其多齿啮合的结构特性让传动回程间隙可控制在1弧分以内，能满足精密装配、打磨、点胶等高精度作业场景的重复定位要求。结构设计上充分考虑了装配与维护的便利性，所有针齿采用统一规格的圆柱销，磨损后可单独更换，不需要整体更换针齿壳组件；偏心轴承采用标准系列角接触球轴承，采购替换成本低，端盖处的密封结构采用双唇口骨架油封，可有效阻挡车间环境中的粉尘、切削液进入传动腔体内部，延长内部润滑脂的更换周期，适配工业车间复杂的作业环境。
