内六角圆柱头M16不锈钢螺栓三维设计

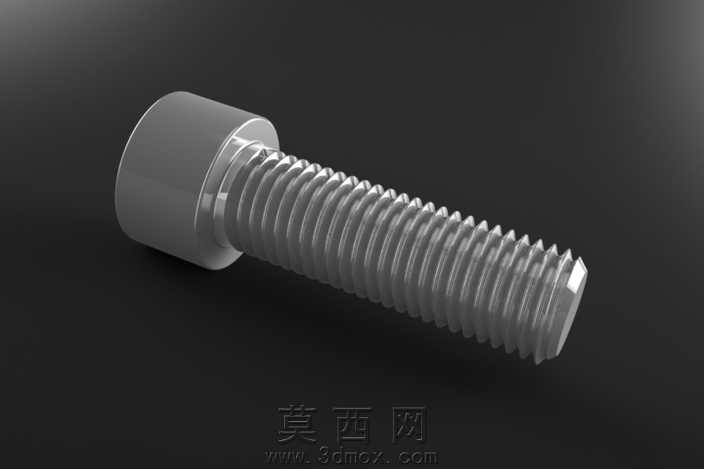

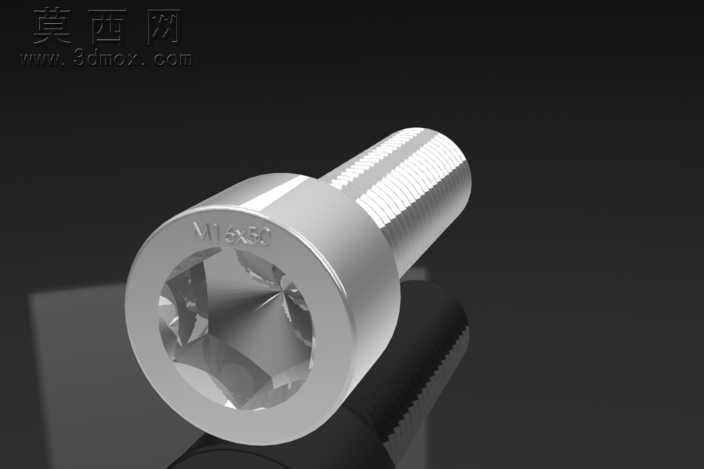

本作品为符合DIN912A2标准的M16×50mm内六角圆柱头螺栓三维建模成果，建模过程严格遵循德标紧固件的尺寸公差要求，首先通过草图绘制螺栓头部的正六边形内凹驱动结构，精准控制内六角对边尺寸与头部圆柱直径、头部高度的比例关系，保证后续装配时扳手驱动空间的合理性。杆部建模区分光杆段与螺纹段，螺纹部分采用螺旋扫描方式生成真实的三角形牙型轮廓，还原公制粗牙螺纹的螺距、牙高参数，螺纹收尾处做自然过渡处理，避免建模出现尖锐破面。材质渲染选用304不锈钢材质参数，调整金属粗糙度与反射强度，还原不锈钢紧固件冷镦加工后的亚光金属质感，头部顶面的规格标识采用浮雕贴图方式呈现，增强模型的真实度。结构设计上完全匹配标准件的力学受力特征，圆柱头的承压面做平面度约束，杆部与头部的过渡圆角严格按照标准取值，避免应力集中问题，螺纹段长度与光杆段的比例符合50mm公称长度的规格要求，可直接用于装配体的干涉检查、工装夹具设计以及紧固件选型的可视化演示。建模过程中对所有特征做参数化关联，后续可通过修改公称直径、长度参数快速生成同系列不同规格的内六角螺栓模型，大幅提升标准件库的搭建效率，模型拓扑结构规整，无多余碎面，可直接导入各类三维装配环境使用，也可用于紧固件相关的教学演示、产品宣传渲染场景。
