组合式切割块体工程制图练习素材

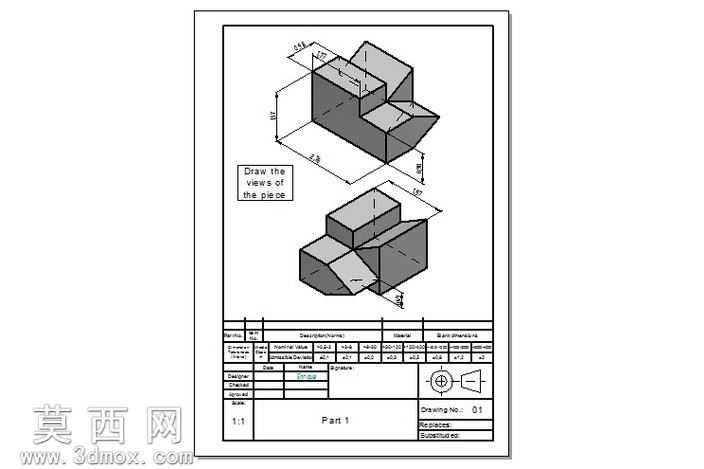

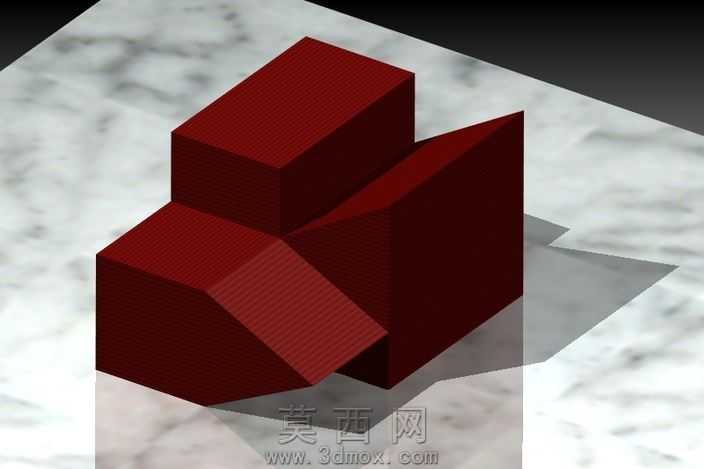

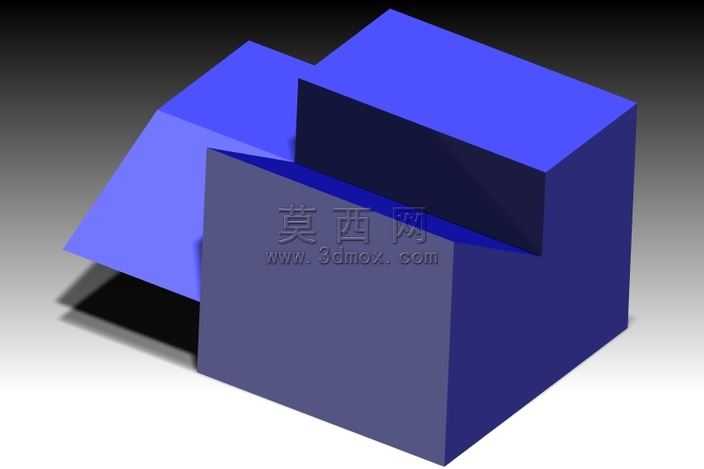

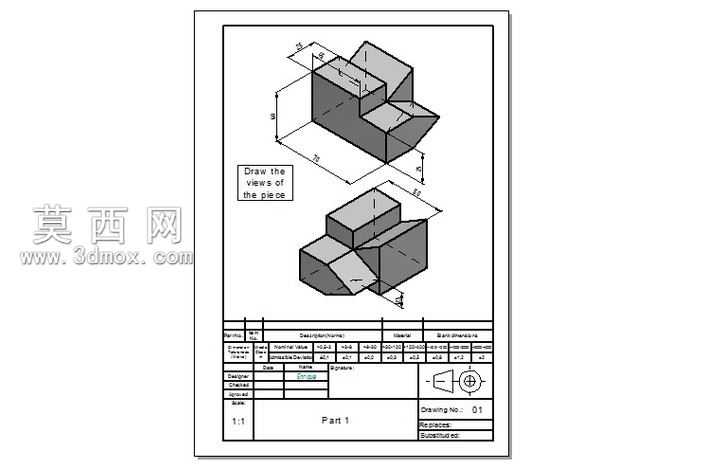

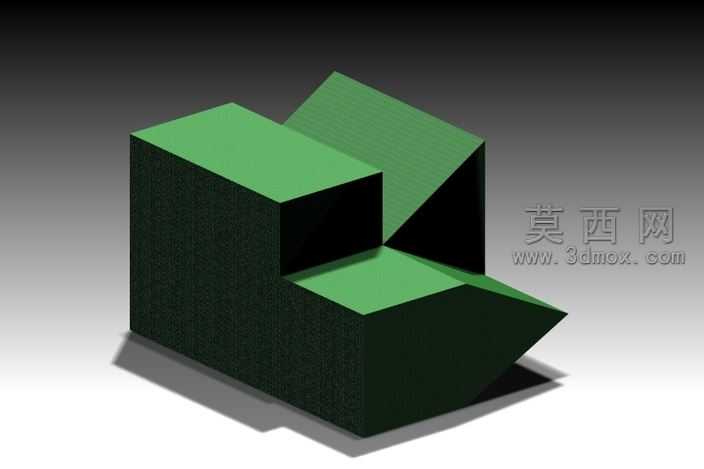

本素材为面向工程制图实践训练制作的三维建模配套视图素材，核心围绕带斜切面的组合式块体结构完成全流程三维设计与视图输出。建模阶段首先拆解块体的几何构成，将整体拆分为两个正交堆叠的矩形基体、一个斜向切割的楔面结构、一处内凹的台阶缺口四个基础特征单元，在三维建模环境中先通过拉伸命令生成两个正交方向的矩形基体，完成基体间的布尔合并保证整体结构的连续性，再通过基准面创建定位斜切面的切割角度，使用切除命令完成楔面结构的成型，随后定位内凹台阶的尺寸边界，通过二次拉伸切除完成缺口结构的制作，全程严格对齐图纸标注的长宽高尺寸参数，保证各特征的位置公差与尺寸精度符合制图练习的标准要求。材质与渲染环节为了清晰区分不同结构面的视觉边界，为模型赋予哑光浅灰色工程塑料材质，关闭不必要的反光与折射效果，采用正交轴测视角进行渲染输出，分别生成两个不同观察角度的轴测渲染图，保证斜切面、台阶面、正交基体的轮廓边界清晰可辨，避免光影效果干扰对结构形态的识别。视图设计环节严格遵循机械制图的国家标准规范，在工程图环境中插入两个不同方向的轴测视图，搭配标准标题栏、图号标注栏、比例标注区域，完整还原工程实践中绘图任务的图纸版式，图纸中明确标注绘图任务要求，可直接用于训练学习者根据轴测图反推三视图、补画漏线、标注尺寸的制图能力。整个设计过程以服务制图实践教学为核心，所有结构特征均经过简化处理，无冗余的复杂曲面或特殊工艺结构，重点突出块体组合、斜切、内凹三类典型的制图考点结构，帮助学习者快速掌握组合体的视图表达逻辑与三维形态的二维转换方法，素材可直接导入各类三维建模软件进行编辑，也可直接打印作为纸质绘图练习的题目使用。
