DN40法兰式1.5寸手动球阀结构设计

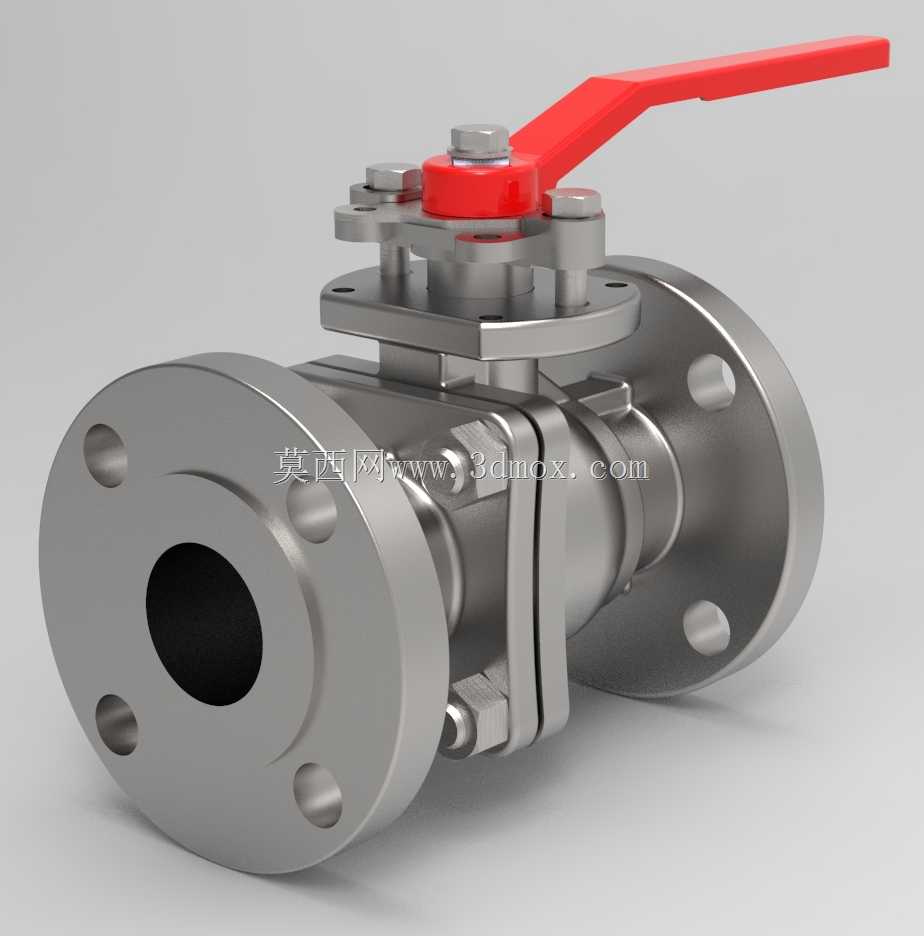

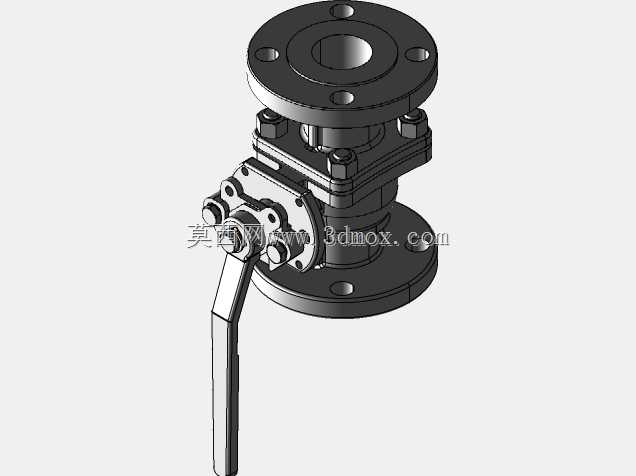

　　这款法兰连接的手动球阀，核心适配公称通径DN40、Class150压力等级的工业管路系统，在给排水、化工介质输送、暖通循环、普通油气输送等场景中承担管路通断控制的核心作用，区别于调节型阀门，它的核心定位是快速截断或导通管路介质，不适合做节流调节使用，避免长期半开状态冲蚀密封面导致内漏。从结构设计来看，采用三片式阀体组合结构，左右阀体与中体通过螺栓紧固，这种结构的优势在于后期维护时无需将整个阀门从管路上拆下，只需松开中体连接螺栓即可取出阀芯、阀杆组件更换密封件，大幅降低现场运维的工作量。连接端采用凸面法兰结构，法兰盘上均布4个螺栓过孔，安装时可与同压力等级的管路法兰直接配对，密封面贴合度高，

　　能承受对应压力等级下的介质静压与短时水锤冲击，安装边界需预留足够的法兰螺栓操作空间，同时要给顶部的手柄留出90度旋转的操作行程，避免安装后手柄被周边管线或结构件阻挡无法全开全关。操作机构采用直连式手柄，红色加长手柄通过阀杆顶部的扁方结构直接传递扭矩，手柄旋转90度即可实现阀门从全开到全关的状态切换，手柄上的指示方向可直观反馈阀芯当前的导通状态，现场巡检时无需拆解即可快速判断阀门工况。密封结构采用软质密封阀座，阀芯为高精度加工的通孔球体，球面粗糙度控制在较低水平，开关过程中密封面摩擦阻力小，操作扭矩低，无需额外加装助力机构即可单人手动操作，全通径的球体流道设计让介质通过时的压损极小，不会在阀腔内部造成明显的介质滞留，

　　也适合输送带有少量固体颗粒的流体介质。阀杆部位采用防飞出结构设计，即使阀腔内部出现异常升压，阀杆也不会被介质压力顶出造成外漏，填料部位的压紧结构可在现场出现微量外漏时，通过拧紧填料压盖螺栓实现带压补紧，无需停机拆解处理。建模过程中严格遵循法兰连接尺寸、阀杆行程、密封件压缩量的工程规范，各部件的配合公差完全符合实际加工装配要求，可直接用于管路布局的干涉校验、运维培训的教具拆解，也可作为同类型阀门改型设计的基础参考框架，帮助设计人员快速完成不同压力等级、不同通径球阀的参数化调整。
