法兰连接DN50 Class150不锈钢截止式针阀

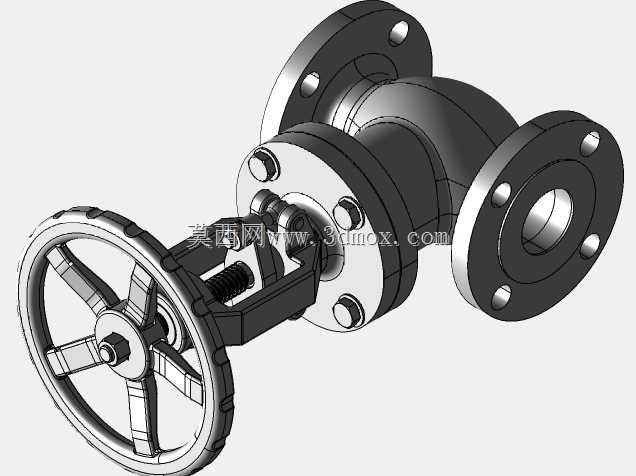

　　这款手动法兰式针阀的三维结构完整还原了实物的装配逻辑，可直接用于管路系统的选型校核、装配干涉检查以及施工交底环节。在化工流体输送、中小型热力管网、实验室高纯介质管路、水处理支线管路中，这类针阀主要承担小通径管路的流量精准调节与截断功能，相比普通球阀，其阀瓣采用锥面密封结构，调节精度更高，可实现微小流量的稳定控制，适合对流量调节精度有要求的工艺段使用。

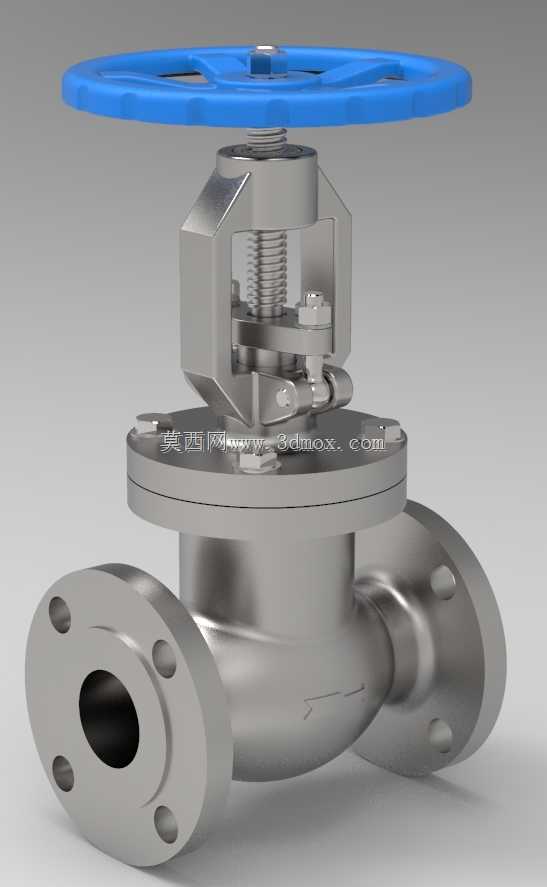

　　从结构设计来看，阀体采用整体铸造后精加工成型，流道采用直通式布局，介质流动阻力相对角式针阀更小，两端法兰采用标准DN50、Class150的连接尺寸，法兰密封面为突面结构，螺栓孔的位置度、孔径、法兰厚度完全匹配对应压力等级的管路法兰标准，安装时无需额外加工适配，可直接与同规格的管路法兰配对，搭配缠绕式垫片即可实现可靠密封。手轮采用蓝色工程塑料材质，轮辐做了防滑弧度设计，操作时施力方便，阀杆采用梯形螺纹传动，螺纹副经过耐磨处理，升降过程平稳无卡滞，阀杆上部设置了防尘密封结构，可避免外界粉尘、水汽进入阀杆螺纹区域，延长阀门的户外使用寿命。

　　阀瓣与阀座的密封面堆焊硬质合金，硬度差控制在合理区间，长期开关磨损量极小，可保证多次启闭后的密封性能，中法兰部分采用螺栓连接加缠绕垫片的密封结构，可承受对应压力等级下的温度波动带来的热胀冷缩，不会出现中法兰泄漏问题。建模过程中对所有配合间隙做了还原，包括阀杆与填料函的配合间隙、填料压盖的调节行程、手轮与阀杆的连接防松结构，都按照实际加工装配公差做了预留，在做管路装配仿真时，可直接模拟阀门的开关行程，检查手轮转动时是否与周边管路、支架存在干涉，也可直接导出工程图用于生产加工参考。在实际选型应用中，这类阀门通常安装在管路的支线调节段、仪表前端的取源管路、小型设备的进出口位置，安装时需注意介质流向与阀体上的箭头标识一致，同时预留足够的手轮操作空间，保证后期维护操作时无需拆卸周边管路即可完成开关动作。
