DN100法兰式手动不锈钢闸阀结构

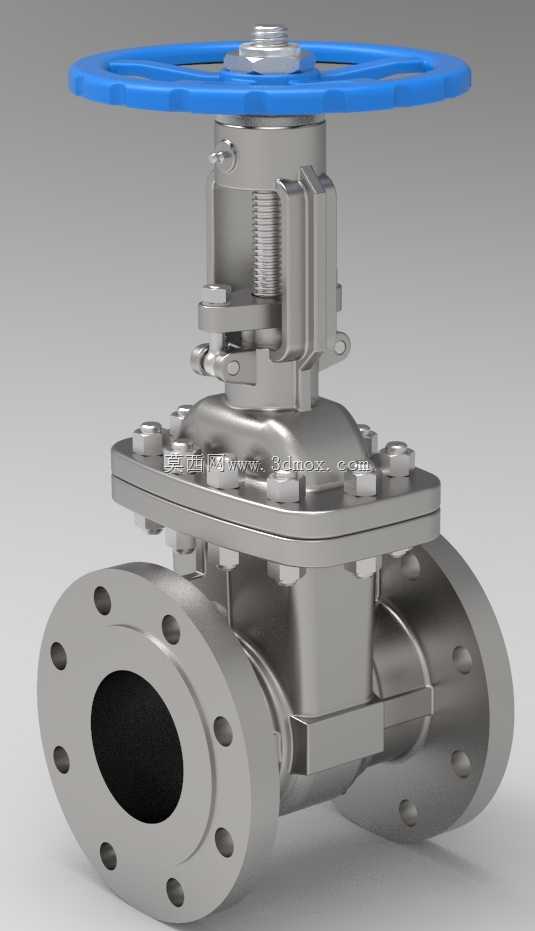

　　这款法兰连接的手动闸阀，核心应用在公称通径DN100、压力等级150磅级的工业管路系统中，常见于化工流体输送、市政给排水、常规工业水处理、中小型动力站的工艺管段上，作用是对管路内的介质做全通径截断操作，不适合做节流调节工况使用——长期半开状态下闸板受介质冲蚀会快速损坏密封面，这也是选型时需要给管路设计人员明确的使用边界。从结构设计逻辑来看，这款闸阀采用明杆结构设计，手轮转动时阀杆会同步做升降动作，现场操作人员可以直接通过阀杆的伸出长度判断阀门的开合状态，避免误操作；顶部的蓝色手轮采用轮辐式结构，握持施力时力矩分布均匀，不需要额外加力杆就能满足额定压力下的启闭扭矩要求，手轮与阀杆的连接部位设置了防松锁紧结构，避免频繁操作后连接松旷。

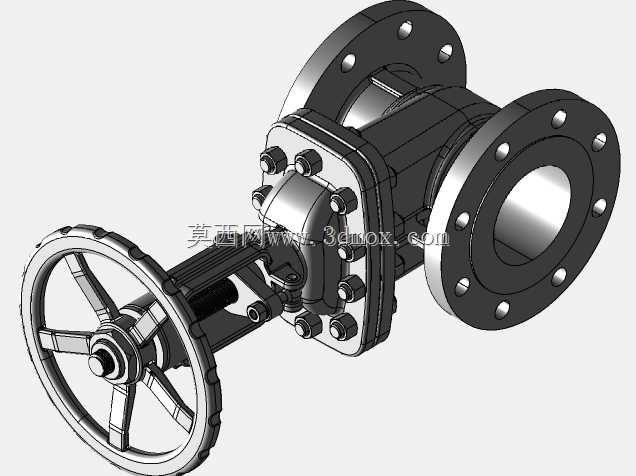

　　阀体部分采用不锈钢材质铸造，中法兰位置通过螺栓组把合，密封垫片嵌在法兰密封槽内，保证中腔的密封性能，避免介质从阀体结合面泄漏；两侧的连接法兰为标准凸面法兰，螺栓孔均匀分布，安装时可以直接和同压力等级、同通径的管路法兰配对，不需要额外做转接件，法兰端面的密封面粗糙度满足通用金属缠绕垫片或者非金属平垫片的密封要求，现场安装时只要按对角线顺序均匀拧紧法兰螺栓，就能保证连接部位无泄漏。闸板部分采用平行式密封结构，全开状态下闸板完全收进阀腔上部，流道和管路通径完全一致，介质流经阀门时的压力损失极小，不会出现明显的节流压降，适合输送带有少量固体颗粒的流体介质，不容易出现阀腔积渣卡涩的问题。建模过程中对所有安装边界做了精准还原：

　　两侧法兰的端面间距、螺栓孔的中心圆直径、单个螺栓孔的孔径、阀杆全行程伸出后的总高度、手轮的最大外径都和实物尺寸保持一致，在做管路三维布局时，可以直接调用这个模型做干涉检查，提前预判安装时手轮和周边管线、支架的操作空间是否充足，避免现场安装时出现操作空间不足、阀门无法拆装的问题。阀盖部分的填料函结构也做了细节还原，填料压盖通过两侧的螺栓调节压紧力，当阀杆处出现微量泄漏时，可以在不拆解阀门、不停机的状态下均匀拧紧压盖螺栓，补偿填料的磨损量，延长阀门的在线维护周期，减少管路停机维护的时间成本。
