法兰连接DN125Class150手动截止式针阀

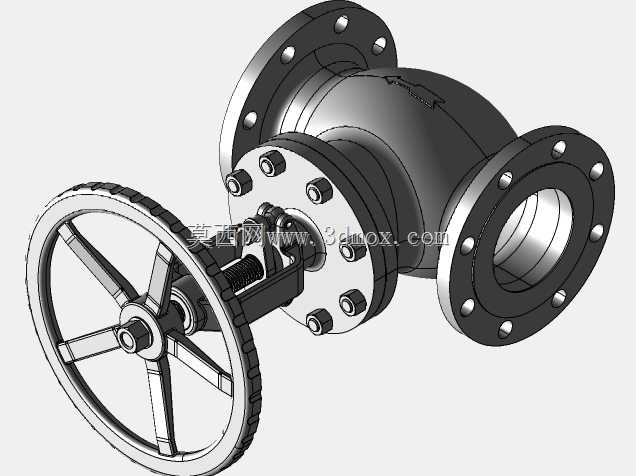

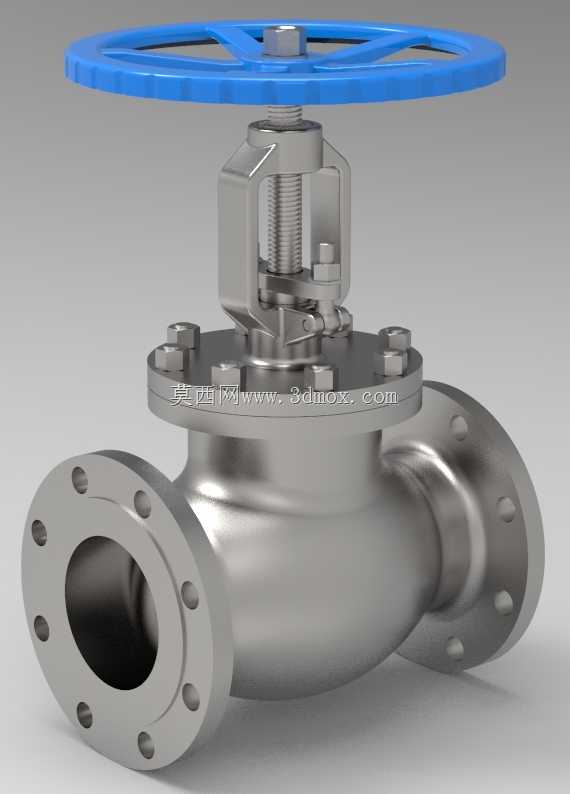

　　这款法兰连接的手动针阀，公称通径DN125，压力等级Class150，在常规工业低压流体输送管路中有着广泛的适配场景，不管是化工介质输送支管、循环水系统支路，还是中小型动力设备的流体通断控制回路，都能见到这类结构阀门的应用。从实际使用逻辑来看，它的核心作用是通过手轮驱动阀杆升降，带动阀瓣与阀座形成密封配合，实现管路内流体的截断或者导通，相比同通径的球阀，它的密封面行程更长，节流调节的线性度更好，在需要小范围精准调节管路流量的工况下，适配性更强。设计过程中首先考虑的是安装兼容性，两端采用标准凸面法兰结构，法兰盘上的螺栓孔位置、孔径都严格匹配对应压力等级的法兰标准，现场安装时不需要额外加工转接件，直接与同规格管路法兰对接，

　　搭配密封垫片就能完成装配，阀体进出口的同轴度公差控制在合理范围，避免安装后出现管路错位产生附加应力。结构上采用明杆设计，阀杆的升降行程可以直接通过外露部分观察，现场操作人员能直观判断阀门的开度状态，不用额外加装开度指示装置；手轮采用轮辐式结构，直径经过力矩匹配计算，操作人员不需要借助加力杆，徒手就能完成全行程的启闭操作，手轮边缘做了防滑处理，沾有少量油污或者水渍的情况下也能稳定施力。阀体采用流线型的流道设计，相比直角式流道的阀门，流体在阀腔内的转向更平缓，压损更小，能减少长期输送含颗粒介质时的流道冲刷磨损；中法兰部分采用多螺栓均匀紧固的结构，密封垫片的压紧力分布均匀，在额定压力工况下不会出现中缝泄漏的问题，

　　阀杆位置搭配了多级填料密封结构，即使阀杆长期升降出现磨损，也能通过压紧填料压盖补偿密封量，延长整阀的维护周期。从安装边界来看，整阀的结构长度符合对应通径截止阀的标准尺寸，手轮全开状态下的顶部高度、手轮旋转外径都做了合理控制，现场布置管路时不需要预留过大的操作空间，在管路排布紧凑的车间、设备夹层等场景也能顺利安装使用。建模过程中对各个配合面的公差做了对应标注，比如阀杆与填料函的配合间隙、阀瓣与阀座的密封面重合度、法兰螺栓孔的位置度，都符合实际加工装配的精度要求，不管是用于管路系统的方案选型展示，还是用于阀门结构的教学演示，都能还原真实产品的装配关系与结构细节。
