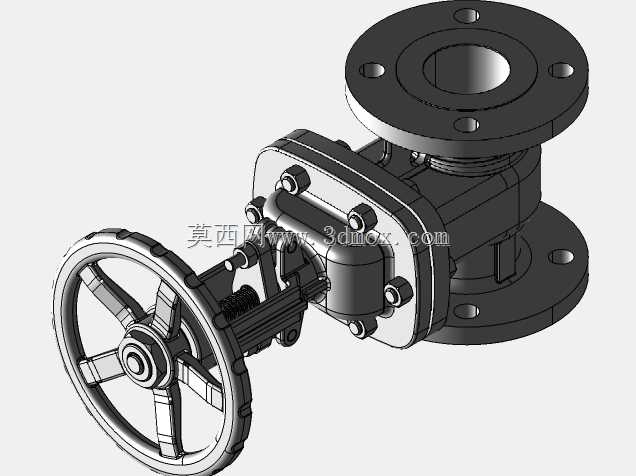

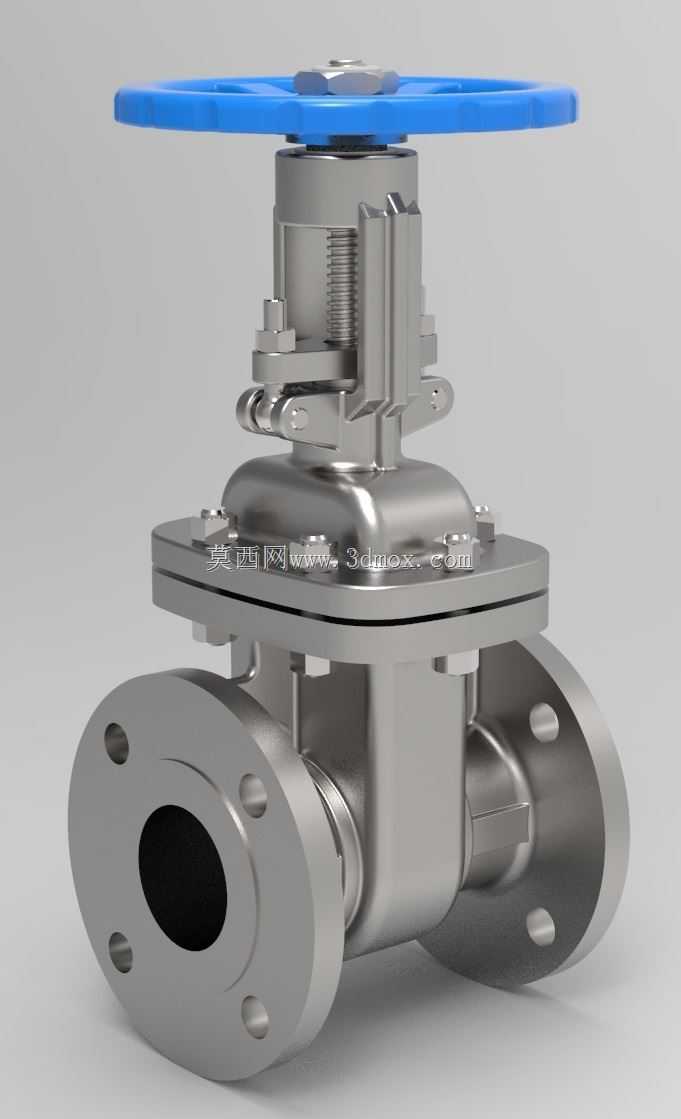

DN65法兰连接150级手动隔膜闸阀结构

　　这款DN65规格、150压力级的法兰连接手动闸阀，主要面向化工、食品医药、市政给排水等对管路介质截断有严格密封要求的工况场景，在洁净流体输送、腐蚀性介质管控的管路系统中承担通断调节的核心作用。不同于普通楔式闸阀的密封结构，该款阀门采用隔膜式截流设计，将阀杆运动部件与介质腔完全隔离，既避免了介质沿阀杆缝隙外溢的泄漏风险，也防止管路内的腐蚀性介质侵蚀阀杆传动螺纹，大幅降低日常运维的频次。从结构设计逻辑来看，手轮采用大直径轮盘结构，操作时无需额外加力杆即可输出足够的启闭扭矩，手轮与阀杆的连接采用防松螺母锁止，避免频繁操作后手轮出现松脱偏移。阀体流道采用直通式等径设计，介质流经阀腔时不会出现明显的流道缩径，能有效降低管路的压损，

　　减少介质输送过程中的能耗。中法兰连接位置采用多螺栓均布锁紧结构，密封垫片的压缩量可通过螺栓扭矩精准控制，避免因垫片压偏导致的中缝泄漏。两端的法兰连接尺寸严格匹配150磅级管路法兰标准，安装时无需额外加工过渡连接件，可直接与同规格的管路法兰配对，法兰密封面采用凸面结构，适配缠绕垫、橡胶垫等多种常用密封垫片，能满足不同温度、压力工况下的密封需求。设计过程中充分考虑了安装边界的限制，阀门整体高度控制在常规管路操作空间允许范围内，手轮的外伸尺寸不会超出管路支墩的操作预留空间，侧装、立装等不同安装姿态下都能保证操作空间充足。阀杆的升降行程经过精准核算，全开状态下隔膜完全抬升，不会遮挡流道通径，全关状态下隔膜能完全贴合阀座密封面，

　　截断介质无内漏。阀体的铸造圆角过渡均匀，避免了应力集中导致的阀体开裂风险，所有与介质接触的过流面都做了平滑处理，不会出现介质滞留的死角，适配需要定期清洗管路的卫生级工况。在设备选型适配时，可直接匹配DN65管径的150级压力管路，安装前只需核对法兰螺栓孔的分布圆直径，即可完成快速装配，日常维护时只需定期检查隔膜的磨损情况，无需拆解整个阀体即可完成易损件更换，大幅降低运维的时间成本。
