法兰连接式手动钢制截止针阀结构设计

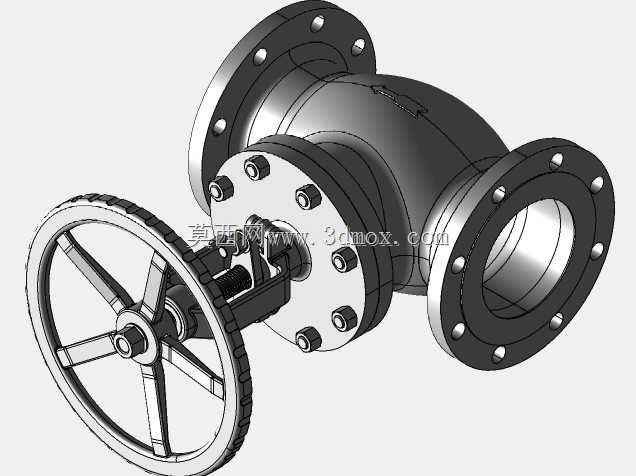

　　这款手动法兰针阀的三维建模过程，完全围绕工业管路系统的实际工况需求展开，在化工、市政给排水、热力输送、油气输送等需要精准调节管路通断与介质流量的场景中，这类阀门是管路系统的核心控制部件，主要承担介质截断、流量微调的功能，相比普通球阀，针阀的密封副配合精度更高，调节线性度更好，适合对流量控制精度有要求的管路节点。建模初期首先确定的是法兰连接的安装边界，采用DN150公称通径、Class150压力等级的标准法兰尺寸，法兰盘的螺栓孔分布、密封面凸台高度、法兰厚度完全匹配对应压力等级的管路法兰标准，确保安装时无需额外调整管路接口，可直接与同规格管路配对法兰完成对接，安装时的螺栓穿入空间、扳手操作空间在建模时就做了预留，避免现场安装出现干涉。

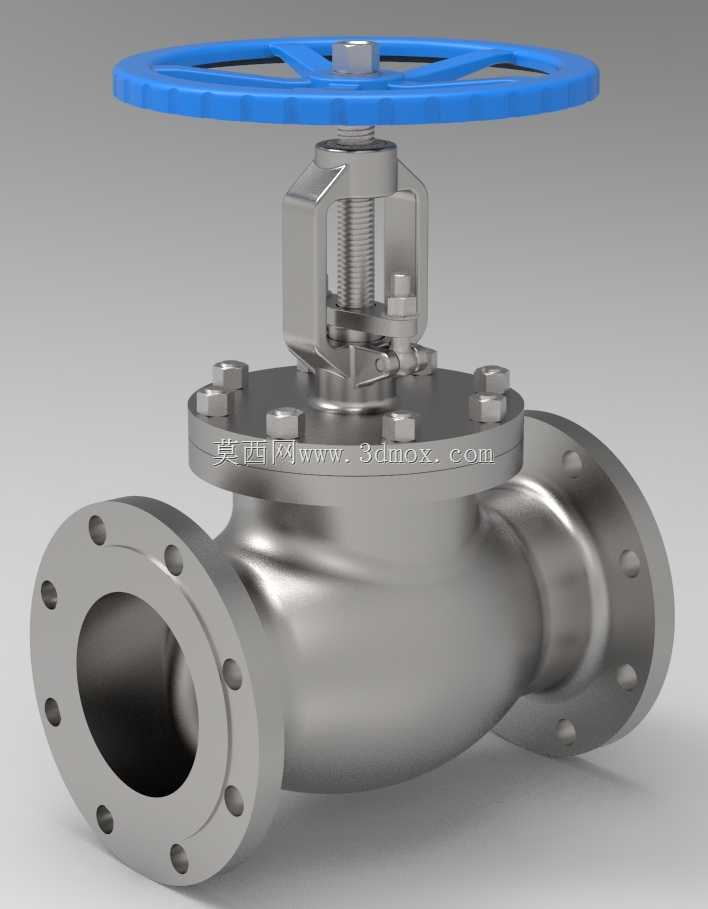

　　阀体部分采用流线型的流道设计，相比直角流道的截止阀，这种弧形流道能有效降低介质流经时的阻力损失，减少介质对阀体内壁的冲蚀，延长阀体使用寿命。阀杆部分采用梯形螺纹传动，手轮转动时带动阀杆做轴向升降，阀瓣采用锥形针状密封结构，与阀座密封面配合时可实现线性的流量调节，从全开到全关的行程经过合理设计，既保证微调时的精度，也避免行程过长导致操作效率低下。手轮采用轮辐式结构，蓝色的外观涂层是工业阀门常用的安全标识色，轮辐的弧度、握持边缘的厚度都按照手动操作的施力习惯设计，操作人员转动手轮时无需额外加力杆即可完成额定压力下的密封操作。阀盖部分的填料函结构在建模时做了细节还原，填料压盖的螺栓连接结构、阀杆的防尘密封结构都完整呈现，

　　可直接用于阀门的结构拆解教学、装配工艺模拟，也可作为管路系统整体装配时的标准件调用，在做管路三维布局时，可直接导入该模型核对安装空间、操作空间，避免后期施工时出现阀门与周边管路、支架的干涉问题。建模过程中所有配合面的公差预留都按照实际加工要求设置，比如阀杆与阀盖的配合间隙、法兰密封面的平面度要求、密封副的配合锥度，都参考了通用阀门的设计规范，确保模型导出后可直接用于工程出图、生产工艺参考，也可用于阀门的受力模拟、流场分析的前置模型搭建。
