法兰连接式不锈钢手动明杆闸阀结构

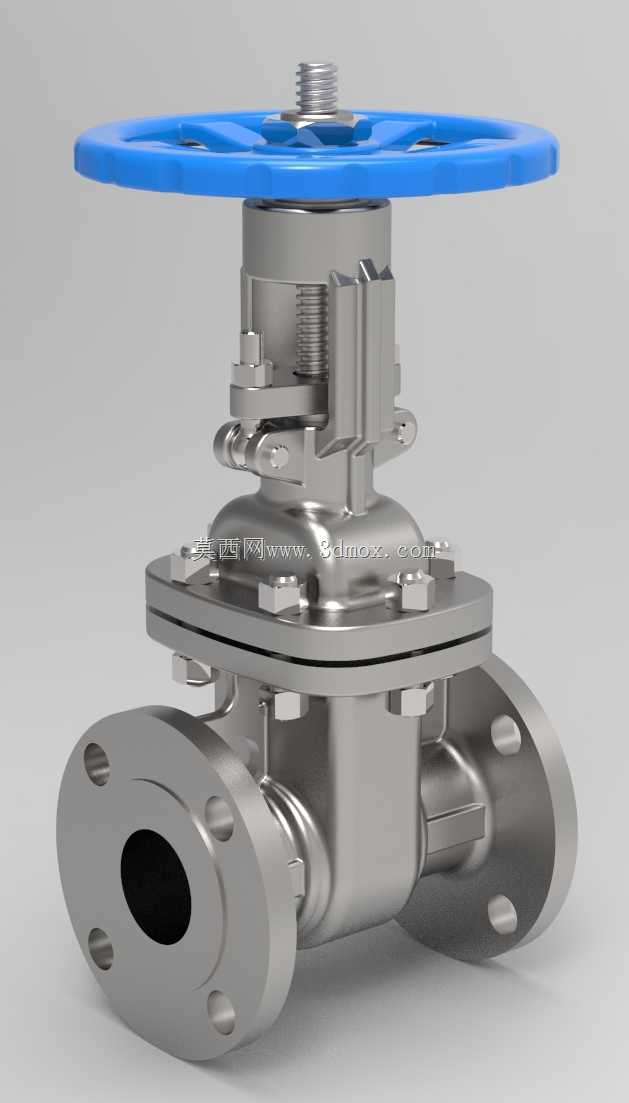

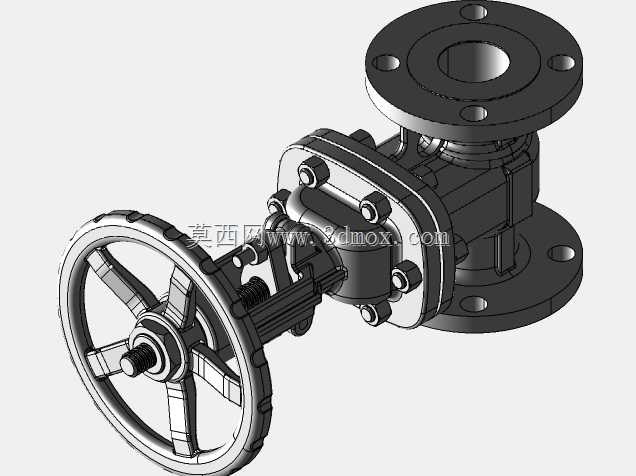

　　这款法兰连接的手动闸阀，主要应用在公称通径DN50、压力等级Class150的工业流体管路上，承担管路介质截断的核心功能，常见于给排水、轻工制程、常规化工低压输送、暖通循环水等场景的管线布设中，不适合做节流调节使用，长期处于半开状态会导致密封面被介质冲蚀，影响密封寿命。从结构设计来看，采用明杆结构布局，手轮转动时阀杆做上下升降动作，操作人员可以直观通过阀杆露出的高度判断阀门的启闭状态，避免误操作；手轮选用蓝色工程塑料材质，表面做防滑筋处理，转动施力时不易打滑，同时金属阀杆与手轮的连接部位做了防松结构，避免频繁操作后手轮松脱。阀体部分采用不锈钢整体铸造后精加工成型，流道为直通式设计，介质流通时阻力极小，全开状态下几乎没有压损，

　　适合输送清水、弱腐蚀性流体、油品等多种介质；两端的法兰连接结构严格匹配对应压力等级的法兰标准，法兰密封面为凸面形式，安装时配合非金属垫片即可实现可靠密封，法兰上的螺栓孔位置度经过严格校验，现场安装时无需额外修配即可与管线法兰对位。中法兰部分采用螺栓压紧垫片的密封结构，阀盖与阀体的配合面做了精加工处理，避免介质从阀杆与阀盖的配合处外漏；闸板为楔式单闸板结构，密封面堆焊硬质合金，耐磨性能优异，关闭时依靠阀杆的下压力将闸板紧压在阀座密封面上，实现截断密封，启闭过程中闸板与阀座密封面之间无相对滑动摩擦，能有效减少密封面的磨损，延长阀门的检修周期。从安装边界来看，该阀门的结构长度、法兰外径、螺栓孔中心距、

　　手轮操作高度都符合对应通径压力等级的通用阀门尺寸规范，现场布设管线时不需要额外预留特殊操作空间，手轮的操作半径范围内无遮挡即可满足日常启闭操作需求；安装时需注意保持阀体流道方向与管线介质流向一致，同时预留足够的阀杆上升空间，避免阀门全开时阀杆顶部触碰管线周边的其他构件。整体结构没有冗余设计，所有零部件的尺寸公差都经过合理匹配，既保证了装配的便利性，也兼顾了后期检修更换易损件的通用性，常见的密封垫片、填料等易损件都可以直接采用同规格标准件替换，不需要单独定制加工。
