DN50对夹式双板止回阀结构设计

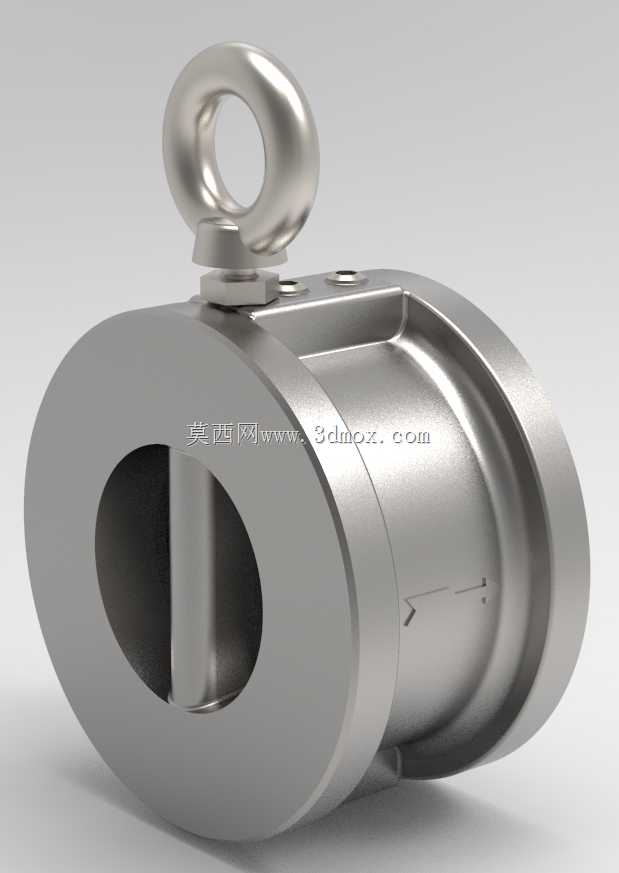

　　这款对夹式双板止回阀主要面向公称通径DN50、压力等级Class150的工业管路场景，在给排水、暖通循环、轻工流体输送、普通化工介质输送等管路系统中承担单向导通、反向截止的核心作用，避免介质倒流引发的泵组叶轮反转、管路水锤冲击、介质回流污染等工程问题。从结构设计逻辑来看，采用对夹式安装形态，整体轴向尺寸远小于传统旋启式止回阀，安装时无需额外预留大跨度法兰间距，可直接夹在两片配对法兰之间完成固定，尤其适配空间紧凑的管廊排布、设备集成化管路布局场景，能有效压缩管路系统的整体安装空间。顶部设置的吊环结构并非冗余设计，一方面可作为安装过程中的吊装受力点，方便现场施工时的阀门对位与吊装就位，另一方面也可作为阀体检修时的提拉受力点，

　　降低狭小空间内的拆装作业难度。双板阀瓣的结构设计围绕低流阻、快关断的核心需求展开，阀瓣绕阀体内置的销轴做小角度回转动作，相比单板旋启结构，双板的启闭行程更短，介质正向流动时阀瓣可快速完全开启，流道内的通流截面接近全通径，介质流经时的局部阻力损失更小，能降低管路系统的输送能耗；当介质出现反向流动趋势时，双板阀瓣可在介质压力与复位结构的共同作用下快速闭合，大幅缩短关断时间，削弱反向水锤对管路焊缝、法兰密封面以及上游动力设备的冲击。从安装边界来看，该阀门的法兰适配标准与Class150等级的平焊法兰、对焊法兰匹配，安装时需注意阀体上标注的流向箭头与管路介质流向保持一致，对夹安装时需对称拧紧法兰螺栓，

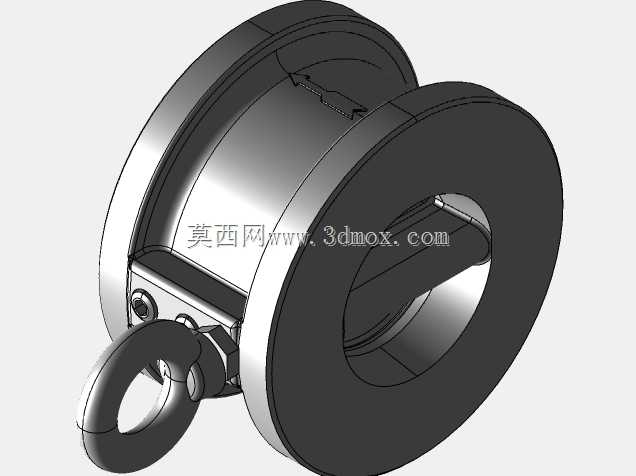

　　避免单侧受力过大导致阀体变形影响密封性能。阀体采用流线型的流道设计，介质进入阀腔后无明显的直角突变区域，可减少介质内杂质在阀腔内的淤积，降低长期使用过程中阀瓣卡涩的概率。阀瓣的密封面贴合精度经过结构优化，闭合时双板同步贴合密封座，可有效避免反向介质的渗漏，适配水、油品、弱腐蚀性介质等多种常见工业流体的输送工况。在三维建模过程中，该模型完整还原了阀体的壁厚分布、销轴的装配间隙、吊环的连接结构、法兰密封面的凸台尺寸，可直接用于管路系统的装配干涉检查、安装空间校核，也可作为阀门类产品结构设计的参考案例，帮助设计人员快速掌握对夹式双板止回阀的内部结构逻辑与安装尺寸要求。
