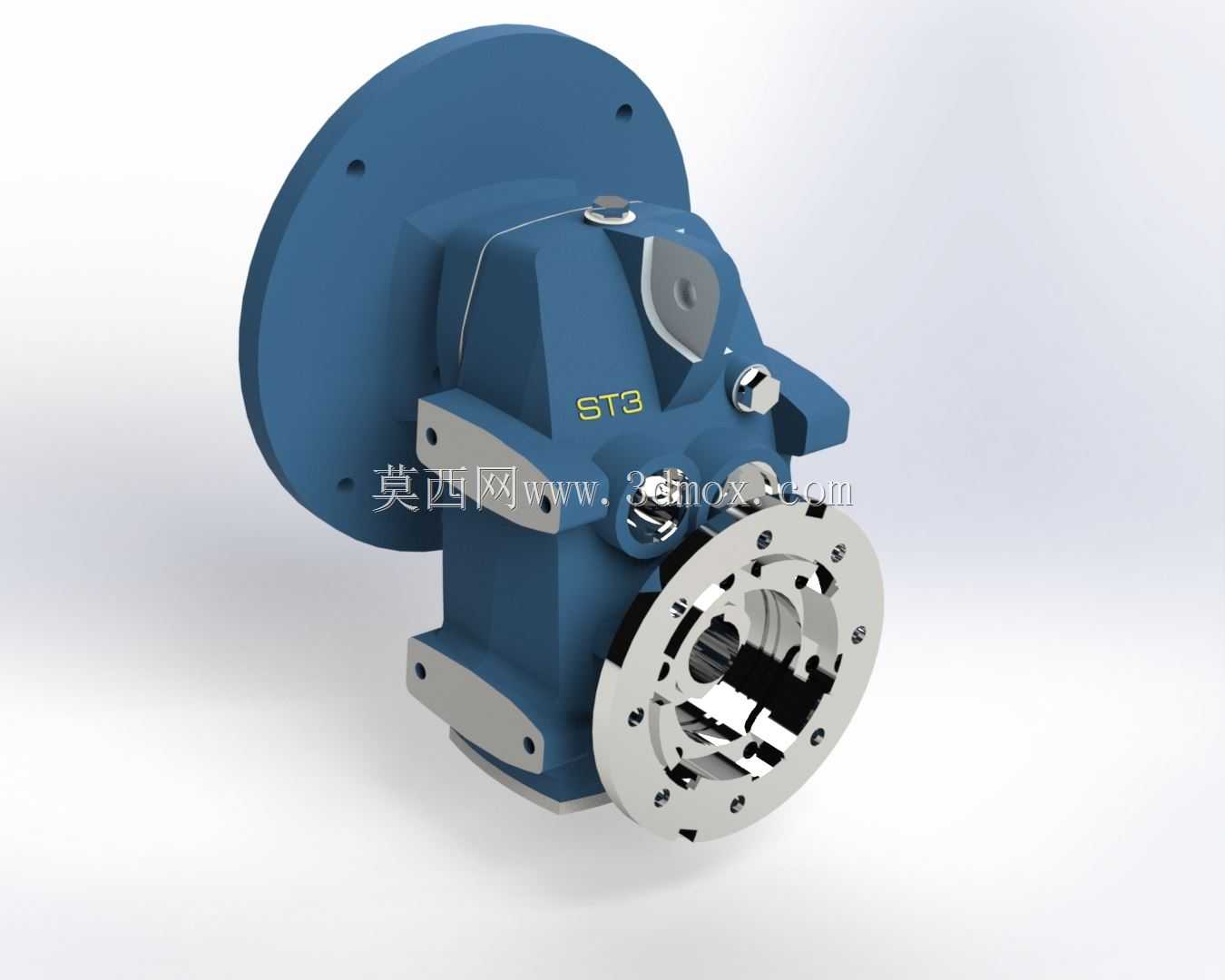

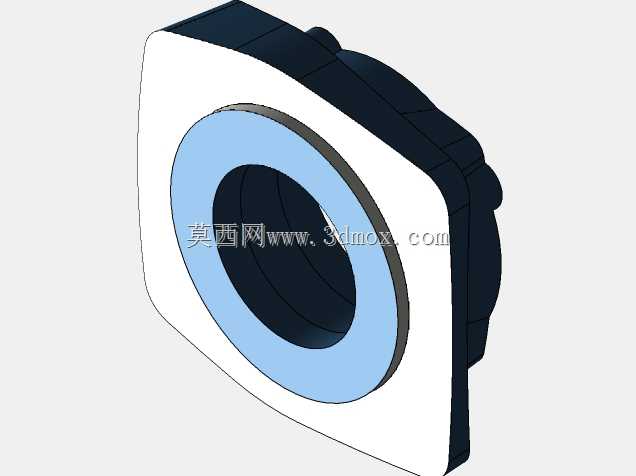

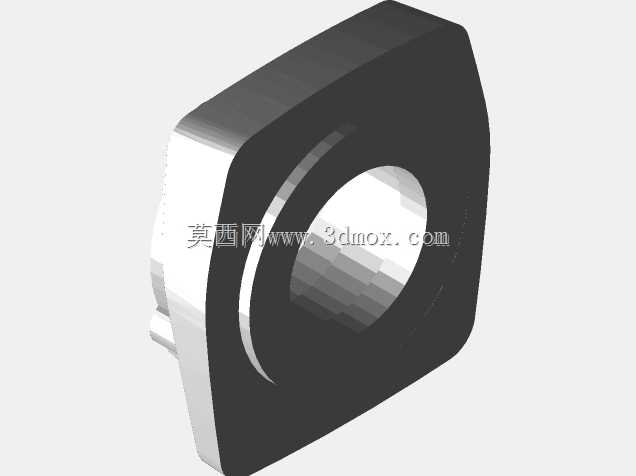

法兰安装式ST3系列工业齿轮传动箱

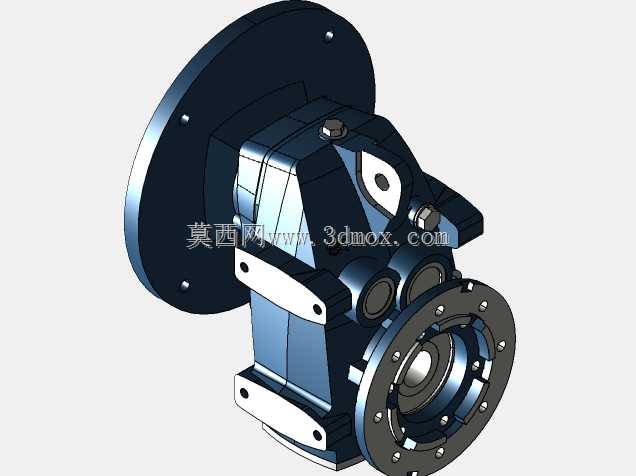

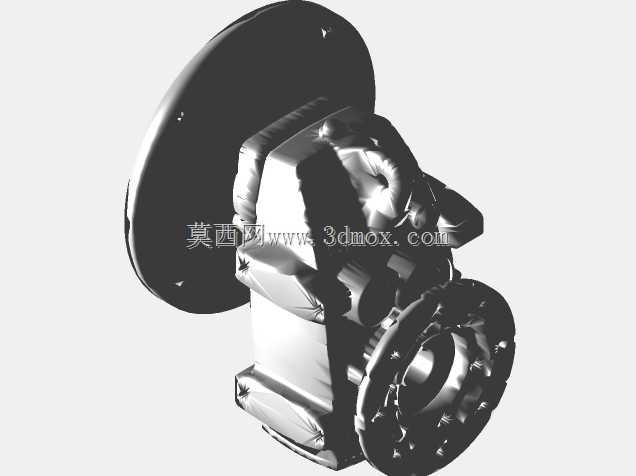

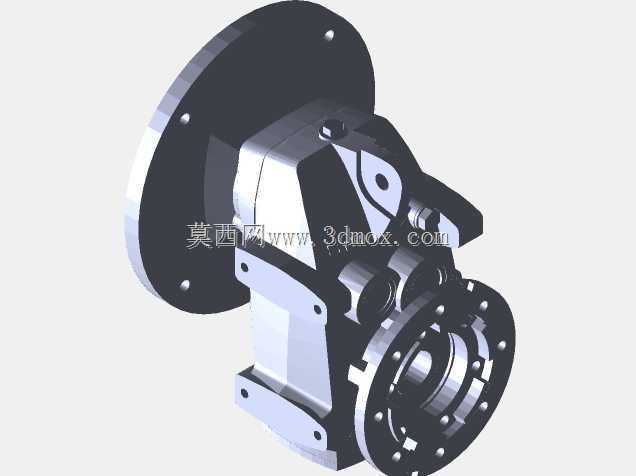

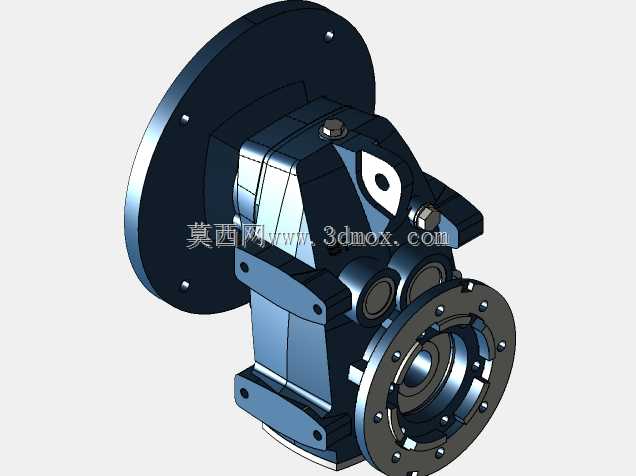

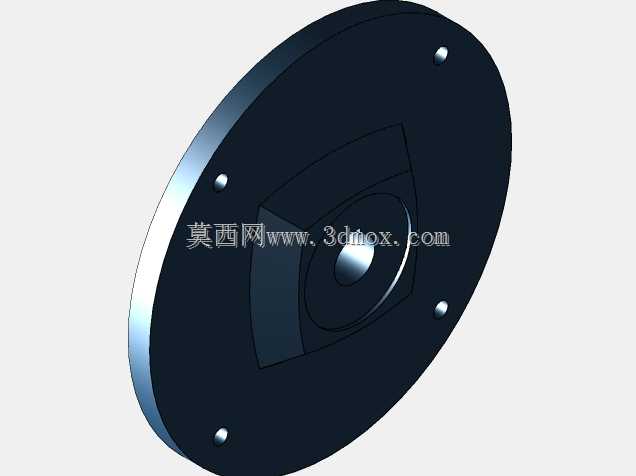

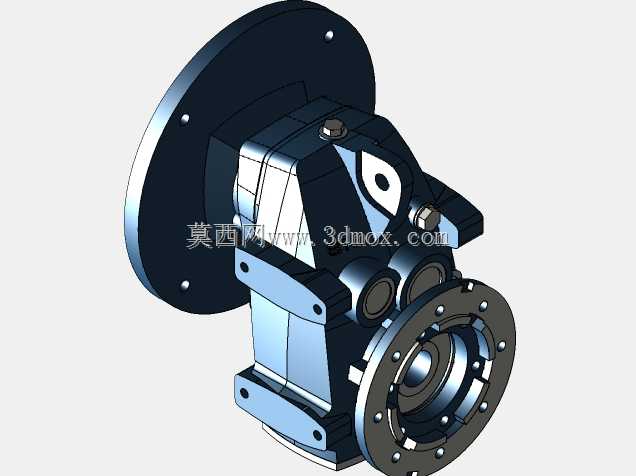

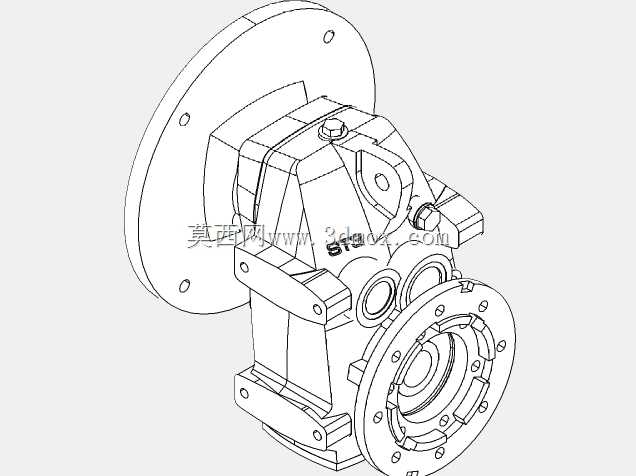

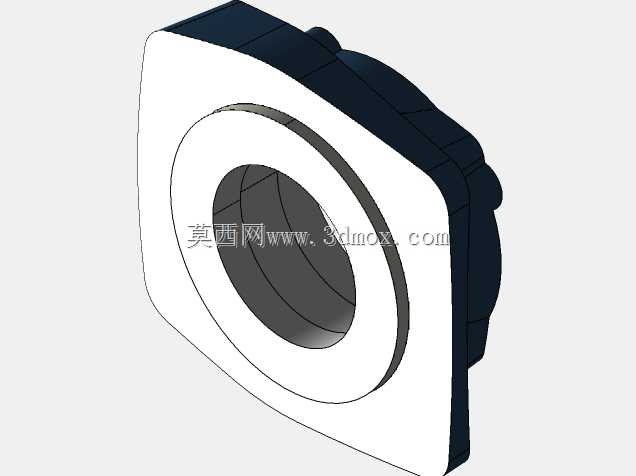

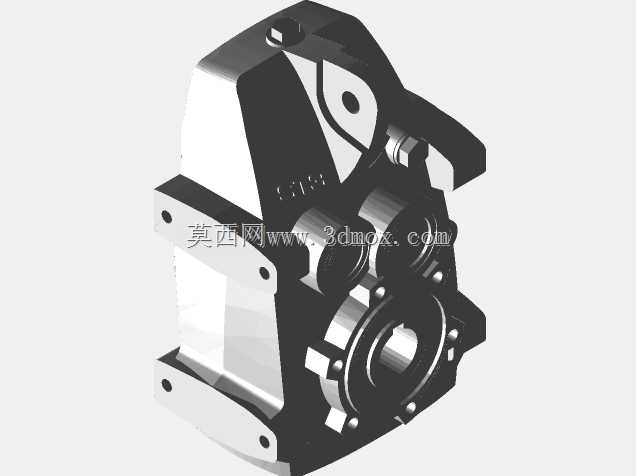

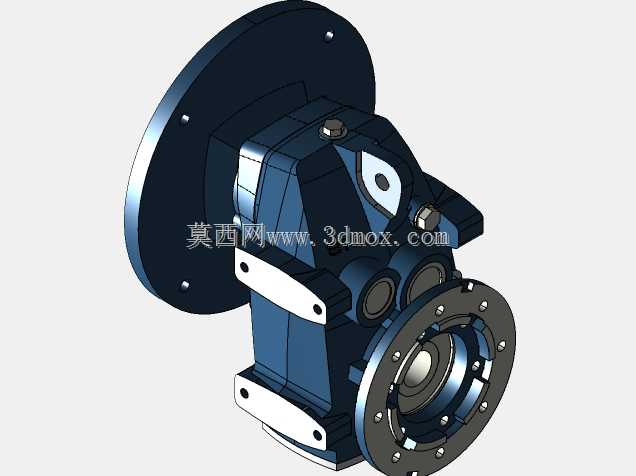

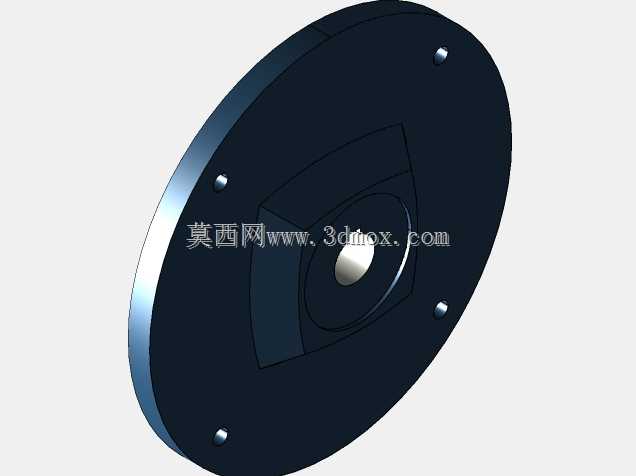

　　这款齿轮传动箱主要面向起重设备、工业输送线等需要稳定动力传输的重载作业场景，作为动力传递链路中的核心扭矩转换部件，可匹配不同规格的驱动电机，完成输入转速的适配调整与扭矩放大，保障末端执行机构获得符合工况要求的输出动力。从结构设计来看，箱体采用一体化铸造成型的加强筋布局，在壳体受力集中的安装座、轴承孔周边做了壁厚加厚处理，既能够承受齿轮啮合过程中产生的径向与轴向交变载荷，也能避免长期重载运行下出现壳体形变，影响齿轮啮合精度。输入端采用圆形法兰安装结构，法兰面预留均匀分布的螺栓过孔，可直接与标准规格的驱动电机端面对接，安装时无需额外制作过渡连接支架，能有效缩减动力单元的整体轴向尺寸，适配安装空间紧凑的设备布局场景。

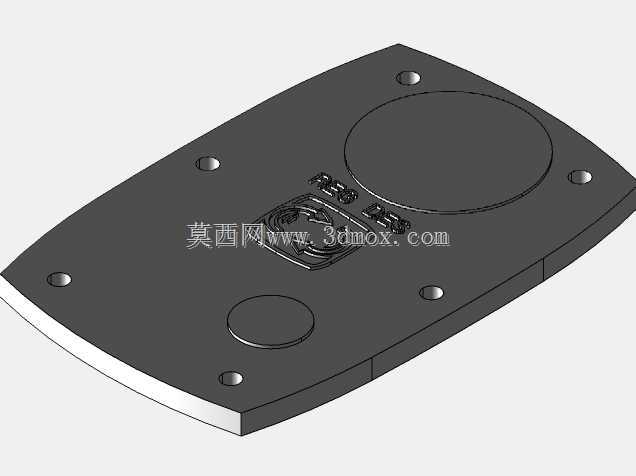

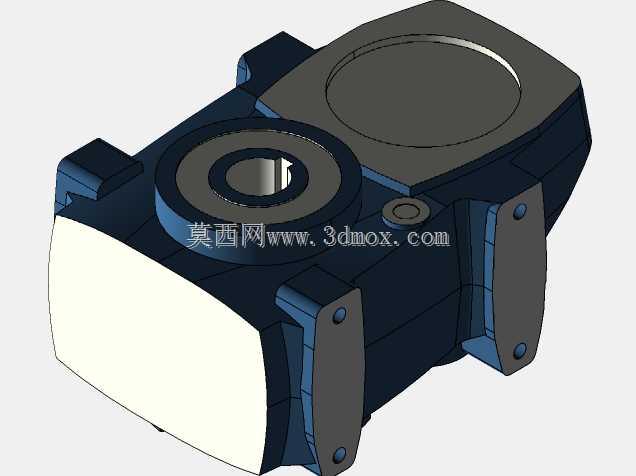

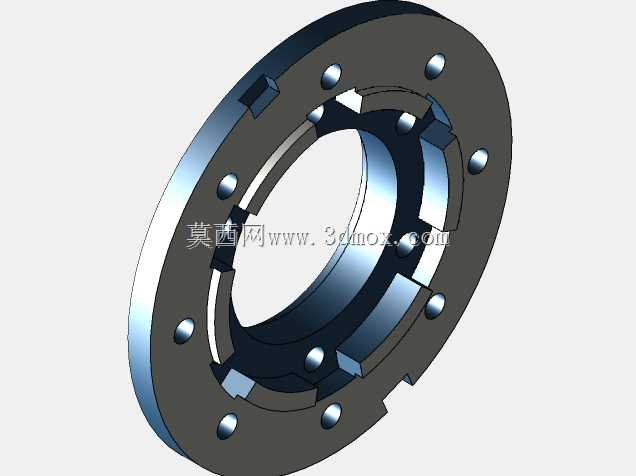

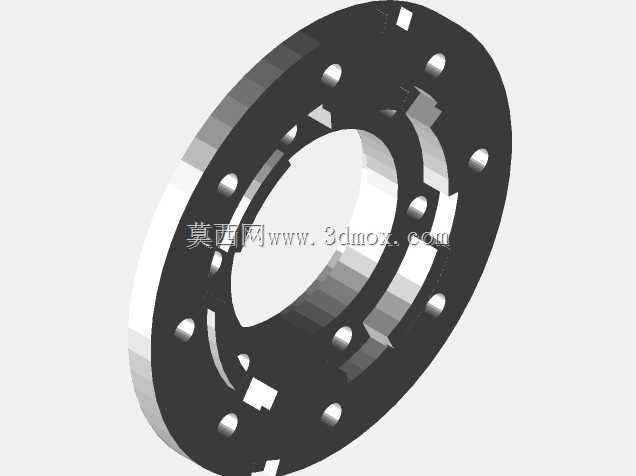

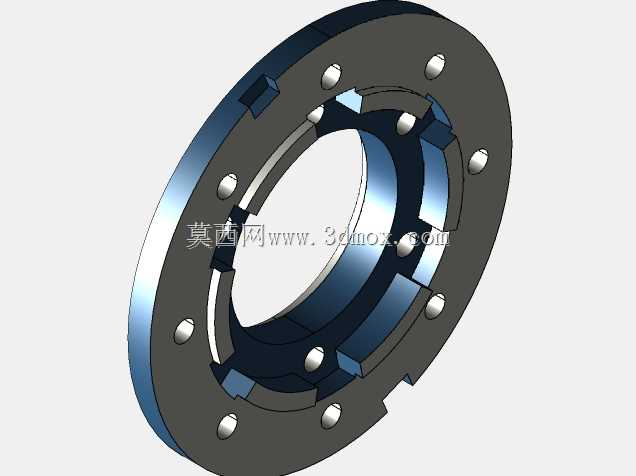

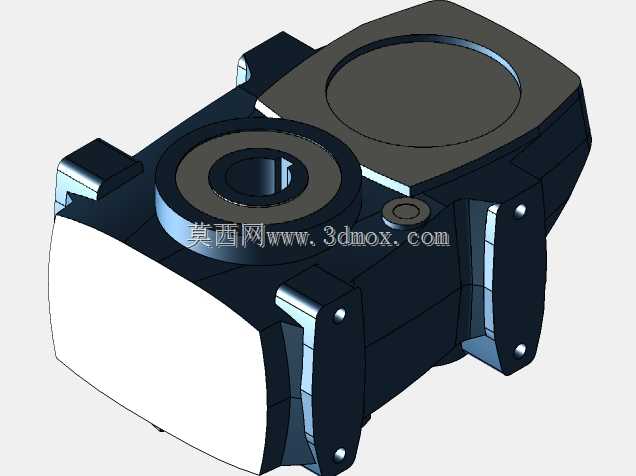

　　输出端采用带定位止口的法兰连接结构，止口尺寸与配套的传动轮、卷筒等执行部件安装基准匹配，可保证输出轴与负载部件的同轴度，减少运行过程中的偏载磨损。箱体侧面预留了油位观察、注油与放油的工艺接口，日常维护时无需拆解箱体即可完成润滑油更换与油位检查，降低设备运维的工作量。内部齿轮传动副采用斜齿啮合布局，相比直齿结构啮合重合度更高，传动过程更平稳，可有效降低重载启停时的冲击噪音，齿面经过硬化处理，能承受频繁正反转带来的载荷冲击。在安装边界设计上，箱体底部设置了两个带螺栓孔的安装支脚，除了法兰端面的安装固定方式外，也可通过底部支脚完成卧式安装，适配不同设备的安装布局需求，支脚的安装孔位做了长圆孔设计，安装时可小幅调整位置，

　　降低安装面加工误差带来的装配难度。设计过程中对箱体内部的润滑油路做了针对性优化，齿轮运转时可带动润滑油飞溅到各个轴承与啮合齿面，保证各运动副得到充分润滑，避免高速运转时出现干磨问题。箱体各结合面均采用密封胶条加平面密封的结构，可防止运行过程中润滑油渗漏，同时避免外部粉尘、水汽进入箱体内部，适应多粉尘、潮湿的工业车间作业环境。
