螺旋叶片液压冷压成型加工设备

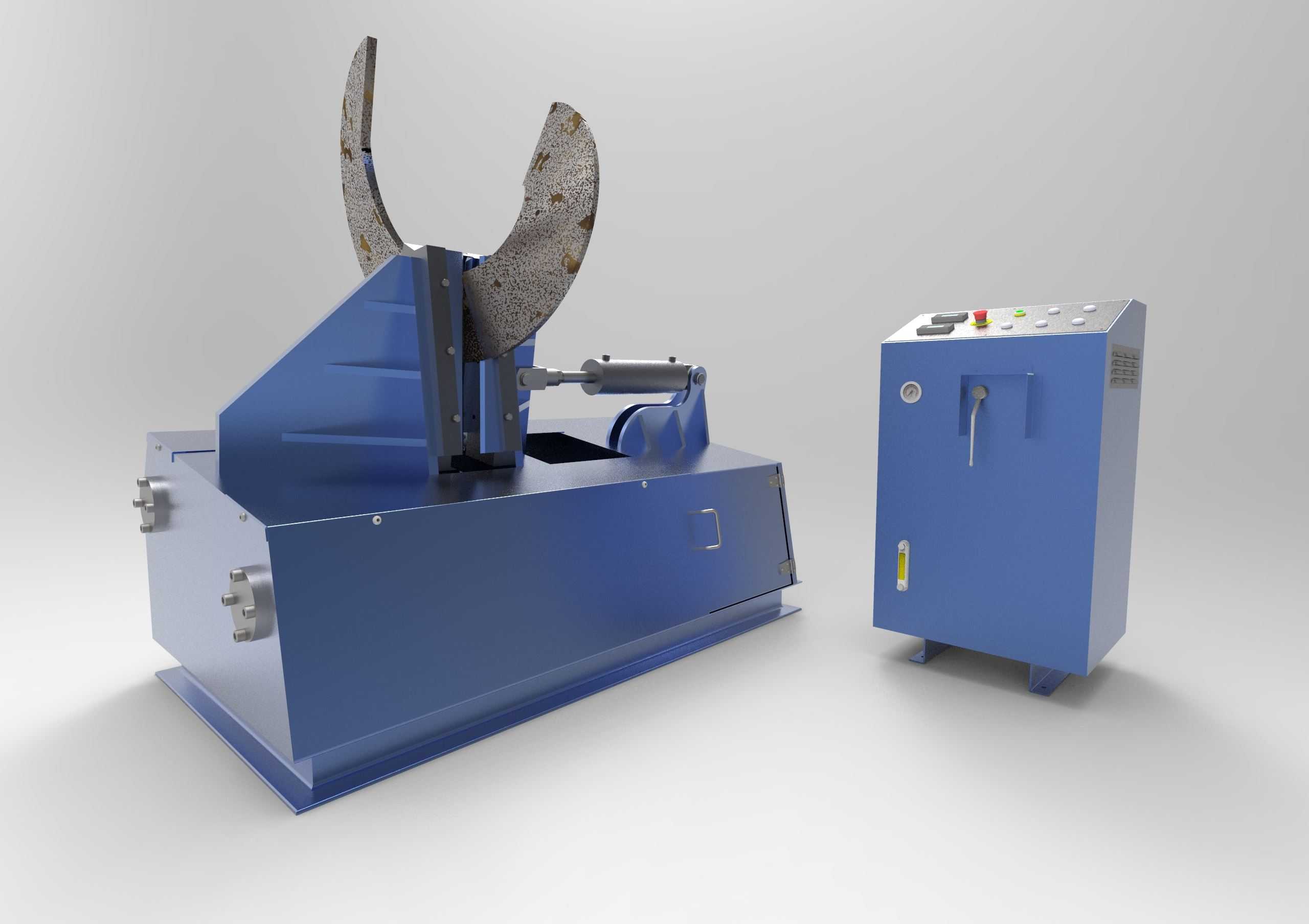

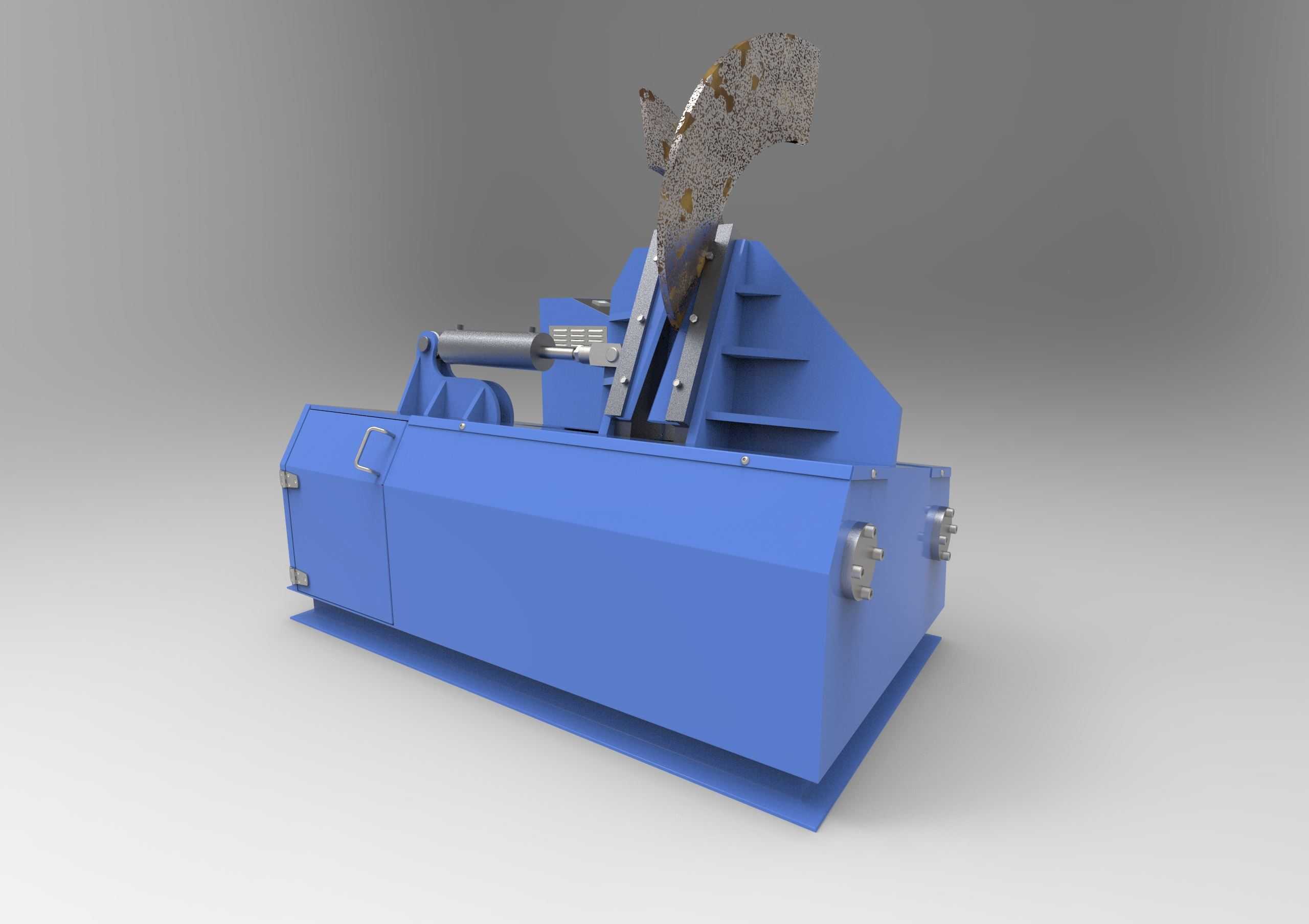

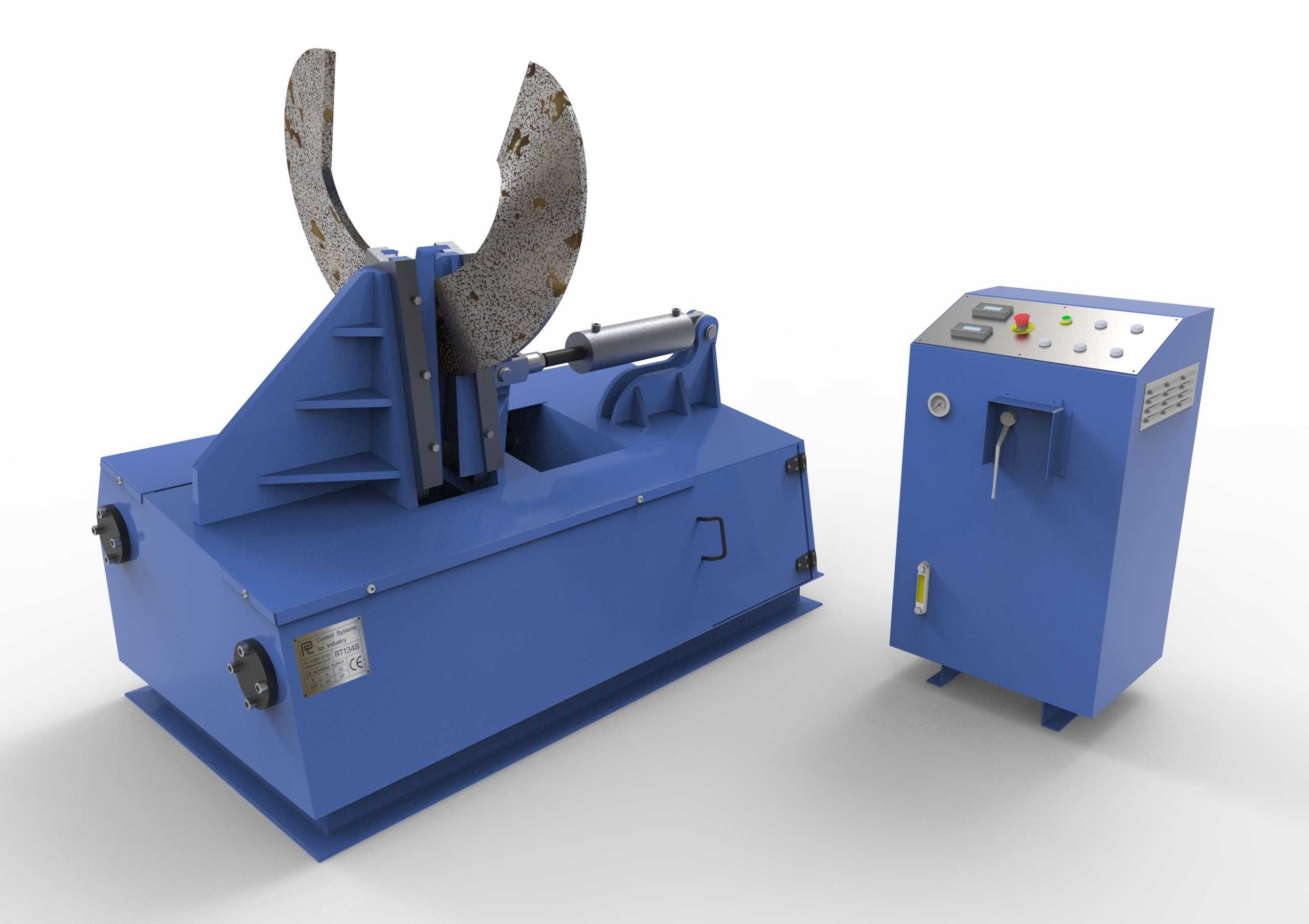

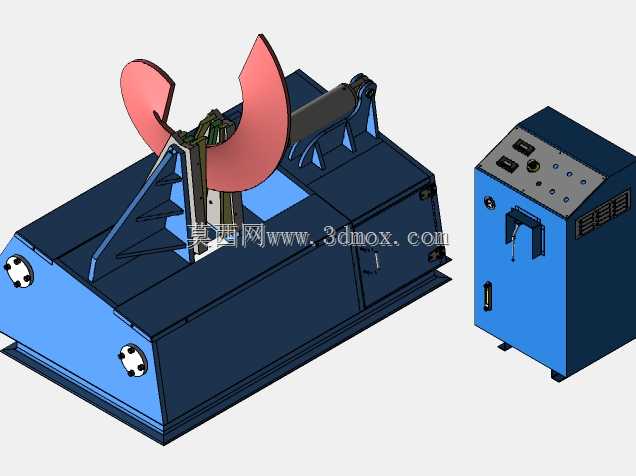

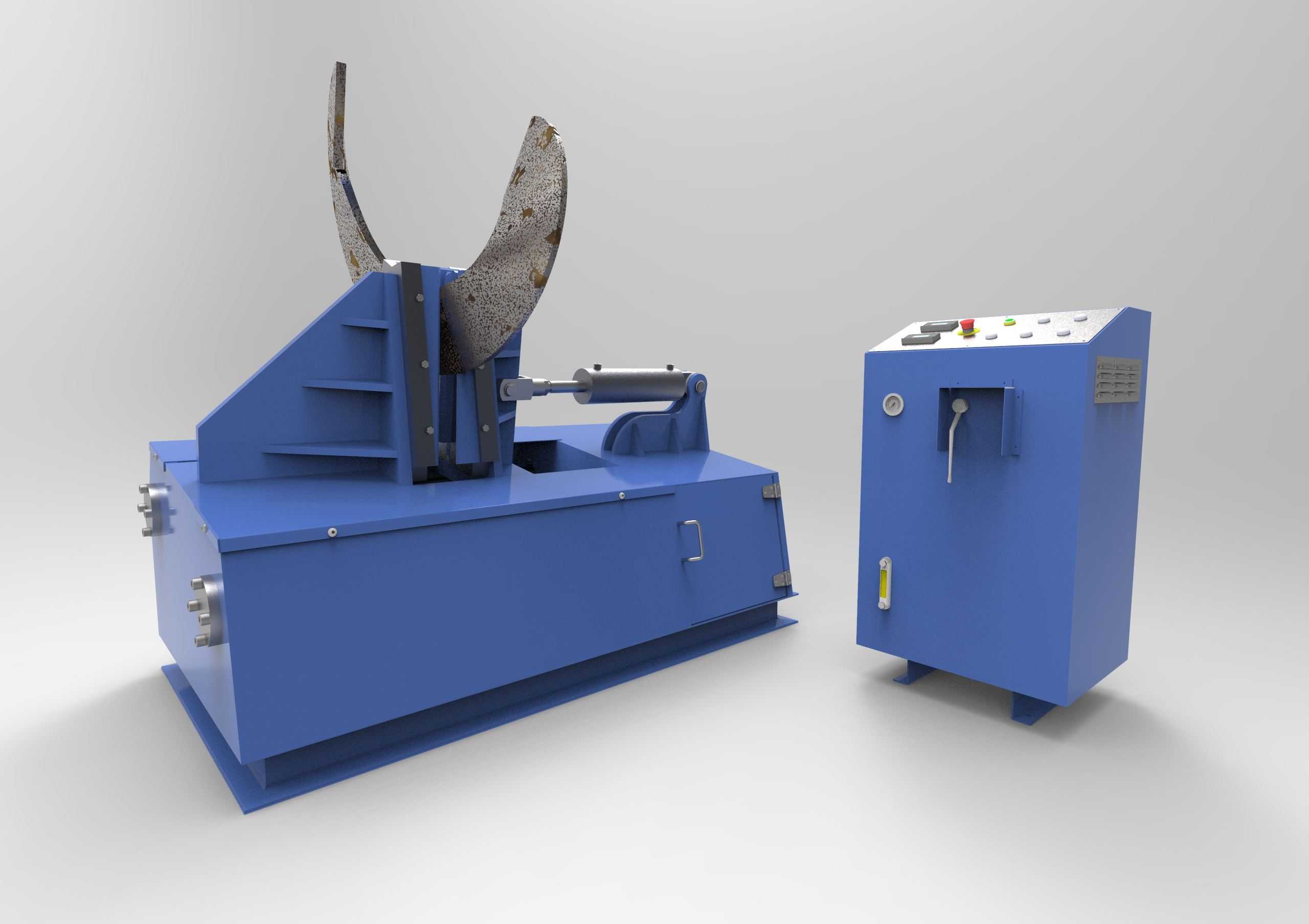

　　该设备主要面向螺旋输送机核心部件螺旋叶片的单件小批量成型加工场景，可适配不同厚度、不同螺距规格的单片螺旋叶片压制作业，替代传统手工敲制、热压成型的低效加工方式，在输送设备制造、环保除尘配件生产、粮食输送机械加工车间均有广泛适配空间。设备整体分为主机压型单元与独立电控柜两个部分，主机底座采用整体焊接箱式结构，内部集成液压动力单元，底座台面预留T型槽安装位，可根据待加工叶片的直径规格快速更换成型模具，安装时需预留主机后侧液压站检修空间与电控柜侧方的操作通道，主机与电控柜之间采用预埋管线连接，地面安装需做水平校准，避免长期压制作业出现机身偏移影响成型精度。压型执行端采用斜置式推压结构，配合双侧定位靠模限制钢板毛坯的位移，

　　液压油缸额定输出压力匹配120Bar工作压力下4.6吨的压型推力，可压制6mm以内厚度的普通碳钢板材，成型过程中靠模曲面按照螺旋叶片的展开螺距做仿形设计，钢板毛坯放置到位后，油缸推动压头沿预设轨迹进给，将平直钢板一次性压制成具有固定螺旋升角的单片叶片，成型后叶片的螺距误差可控制在±1.5mm范围内，满足后续焊接组装到螺旋轴上的同轴度要求。设计阶段重点考虑了不同规格叶片的通用性，模具安装座采用快换式结构，更换不同曲率的靠模与压头即可适配直径100mm到600mm范围的螺旋叶片加工，无需对机身主体结构做改动；操作面板设置在独立电控柜的斜面上，集成压力调节旋钮、急停按钮与动作切换开关，操作人员站在电控柜侧方即可完成上料、压制、

　　脱模的全流程操作，压型区域外侧预留安全防护安装位，可加装光电保护装置避免压手风险。设备的液压管路全部内置在底座腔体内部，仅在油缸连接位置预留检修口，减少车间粉尘、焊渣对管路的磨损，底座侧面设置液压油液位观察窗与放油口，日常维护无需拆解机身盖板即可完成液压油更换与滤芯保养。
