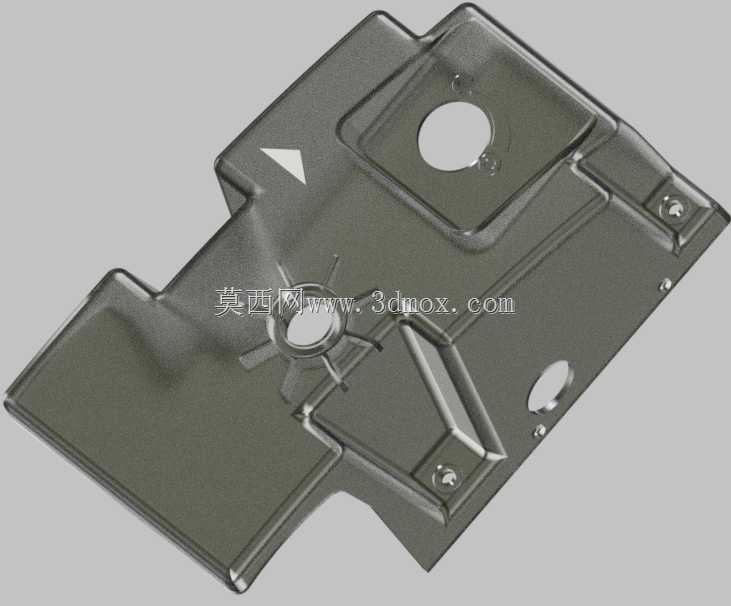

CA6140车床锁定装置防护端盖

　　这款端盖配套CA6140普通卧式车床的进给锁定机构使用，安装在溜板箱侧方的锁定操作工位，日常加工中承担限位锁止、防护内部传动件、隔绝切削碎屑与切削液的作用。操作工锁紧床鞍位置时，端盖内部容纳锁定销、复位弹簧与操作拨杆的活动空间，外部轮廓完全贴合溜板箱的安装基面，不会和溜板快速移动、刀架进给的运动轨迹发生干涉。

　　从结构设计逻辑来看，壳体采用一体化铸造成型后再做机加工的工艺路线，整体壁厚均匀控制在6-8mm区间，既保证壳体刚性，锁紧机构受冲击时不会出现壳体变形卡滞，也避免多余材料带来的重量冗余，装配后不会额外增加溜板箱的移动负载。端盖的异形轮廓不是随意造型：左侧延伸的折边刚好卡在溜板箱箱体的定位凸台上，装配时无需反复找正，工人扣合端盖即可对准所有安装孔位，大幅减少总装工位的调校时间。

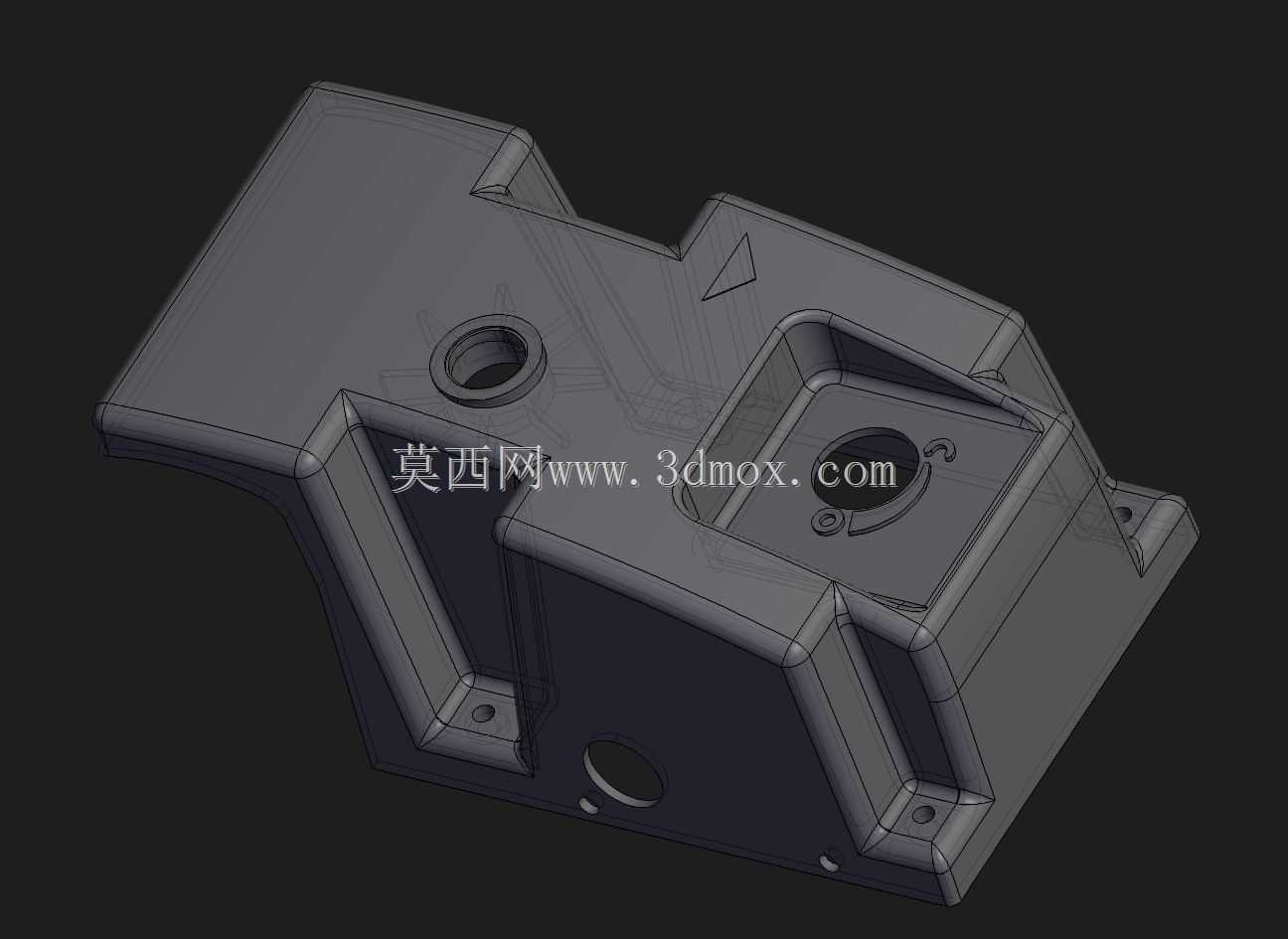

　　端盖上预留的三处通孔各有明确功能：上方的同轴圆孔是锁定操作手柄的伸出位，手柄转动时和孔壁保留均匀间隙，即便长期使用积存少量油污、铁屑，也不会出现手柄扳动卡涩；侧下方的圆孔是润滑脂加注通道，定期保养时可以直接从外部向内部锁定销的配合面注油，不用拆解整个端盖；中部下沉的方形腔室用来容纳锁定机构的行程触发块，腔室四周做了凸起的加强筋，既提升腔室抗形变能力，也让端盖和箱体贴合面形成迷宫密封结构，切削液顺着箱体流淌时会被筋条阻隔，不会渗入腔室内部造成弹簧锈蚀。

　　安装边界方面，端盖所有固定孔都做了沉台设计，内六角螺栓装入后螺栓头完全沉入沉台，不会突出端盖外表面，清理加工飞溅的铁屑时不会被螺栓头勾挂擦布，也避免操作工调整车床站位时磕碰突出的螺栓造成划伤。端盖和箱体贴合的端面预留了密封垫片的安置槽，装配时粘贴耐油橡胶垫，锁紧螺栓后垫片压缩量控制在1mm左右，既能封堵结合面缝隙，也不会因为垫片过度挤压堵塞内部机构的活动间隙。

　　实际车间使用场景里，CA6140车床常年承担粗车、精车轴类与盘类零件的加工任务，加工过程中飞溅的铸铁屑、钢屑带有很高动能，端盖的外表面所有棱角都做了R3-R5的圆角过渡，没有尖锐的应力集中角，受铁屑持续冲击也不会出现开裂。端盖内侧对应锁定销的往复运动位置，特意留出了1.5mm的避让间隙，零件加工存在合理公差范围内，锁定销往复动作也不会摩擦端盖内壁，不会出现异响或者磨损掉屑的问题。

　　设计阶段校核安装空间时，已经充分考虑溜板箱在床身全程移动的极限位置：端盖最外凸的边缘和车床导轨防护罩的最小安全距离大于12mm，溜板快速移动到行程两端时，端盖不会碰撞导轨护罩、冷却管路或者进给手轮。端盖顶部的三角形标记是装配对位标识，和箱体上的标记点对齐时，内部锁定销的卡槽刚好对准拨杆的卡位，新手装配也不会出现机构装反、锁止失效的问题。

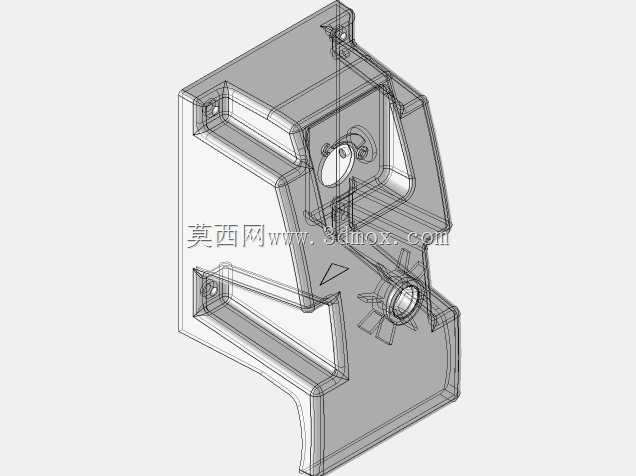

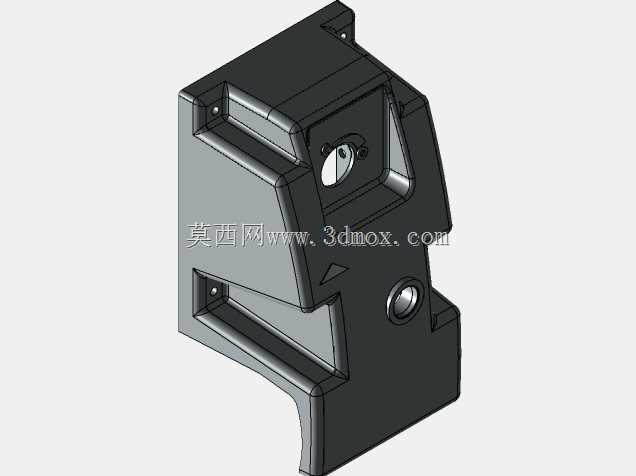

　　不同于通用的方形盖板，这款端盖的异形结构完全跟随内部锁定机构的运动包络走形，没有多余的外伸结构，在有限的溜板箱侧方空间里最大化容纳了整套锁止组件，同时兼顾密封、防护、安装定位、操作避让多重需求，是车床溜板箱部位非常典型的功能型防护结构件，建模时完整还原了所有加强筋、沉孔、对位标记、避让腔的细节，可直接用于装配校核、铸件工艺编制或者机床备件的逆向复刻参考。
