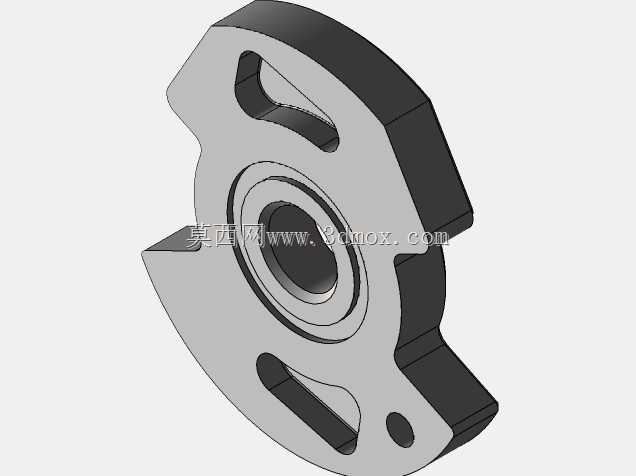

CA6140车床配套Inventor结构设计方案

　　在普通卧式车床的切削加工场景中，CA6140作为国内机械加工车间普及率极高的通用加工设备，其配套零部件的结构合理性直接决定加工精度保持性与日常运维效率。本次完成的结构设计围绕CA6140车床的实际加工工况展开，从一线操作的实际痛点出发梳理设计逻辑，没有脱离生产实际做冗余的造型处理。

　　从设备实际用途来看，这套结构对应CA6140车床在轴类、盘类零件回转加工过程中的配套功能组件，适配车床主轴转速区间10-1400r/min的常规加工负载，可配合完成外圆车削、端面切削、内孔镗削、螺纹车削等常规工序的辅助装夹或传动衔接需求。设计过程中优先考虑了车间日常加工的操作便利性，所有外露棱边均做了R1-R2的倒角处理，避免操作人员更换工件、调整设备时被锐边划伤，同时也减少了零件搬运、装配过程中的磕碰变形风险。

　　产品功能特性层面，这套结构的配合公差全部按照GB/T 1800.2的IT7级精度设定，与车床原有安装基面的配合面平面度控制在0.02mm以内，保证装配后不会出现额外的安装应力，避免长期受切削振动影响出现位置偏移。针对车床加工时持续存在的切削振动问题，结构的壁厚设计做了等强度优化，在受力集中的衔接位置做了局部加厚处理，非受力区域适当减薄，在保证整体刚性满足切削负载要求的前提下，尽可能降低零件自身重量，减少主轴或拖板的额外负载，避免长期重载运行加剧导轨与丝杠的磨损。

　　设计思路上没有追求花哨的外观造型，完全以功能实现为核心导向。首先梳理了CA6140车床对应安装位置的现有接口尺寸，所有安装孔位的孔距、孔径、沉头深度都和原厂部件保持完全一致，不需要对原有设备做任何二次改造即可直接替换安装，降低车间的设备改造成本与停机适配时间。针对加工过程中切削液、铁屑飞溅的工况，结构上设计了对应的挡屑斜面，可引导飞溅的铁屑顺着斜面滑落至排屑槽，避免铁屑堆积在配合缝隙中造成卡滞，也减少切削液长期积存对零件表面的腐蚀。

　　外形尺寸与安装边界方面，整体结构的最大外轮廓尺寸完全控制在CA6140车床对应安装位置的原有空间范围内，安装后不会与刀架、卡盘、尾座等移动部件发生运动干涉，拖板在全行程移动过程中预留的安全间隙不小于5mm，即使在最大切削负载下出现轻微的形变位移，也不会出现部件碰撞的问题。所有连接螺纹均采用普通公制粗牙螺纹，适配车间常规的标准紧固件，不需要配备特殊规格的拆装工具，日常检修更换时普通机修钳工即可完成操作，不需要额外联系设备厂家做售后支持。

　　从实际加工适配的角度，这套结构的材质选用完全匹配车床原有部件的材料性能，可承受连续8小时三班倒的加工工况，在常规切削参数下不会出现塑性变形，表面处理采用和车床本体一致的喷砂氧化工艺，既可以提升表面防锈能力，也和原有设备的外观保持协调，不会出现明显的色差。针对日常维护的需求，结构上预留了对应的润滑注油孔位置，和原有设备的润滑管路完全适配，不需要重新布设润滑管路，日常保养时按照原有设备的润滑周期加注润滑脂即可，不会增加运维人员的额外工作量。
