CA6140车床专用带侧接座筒形壳体结构

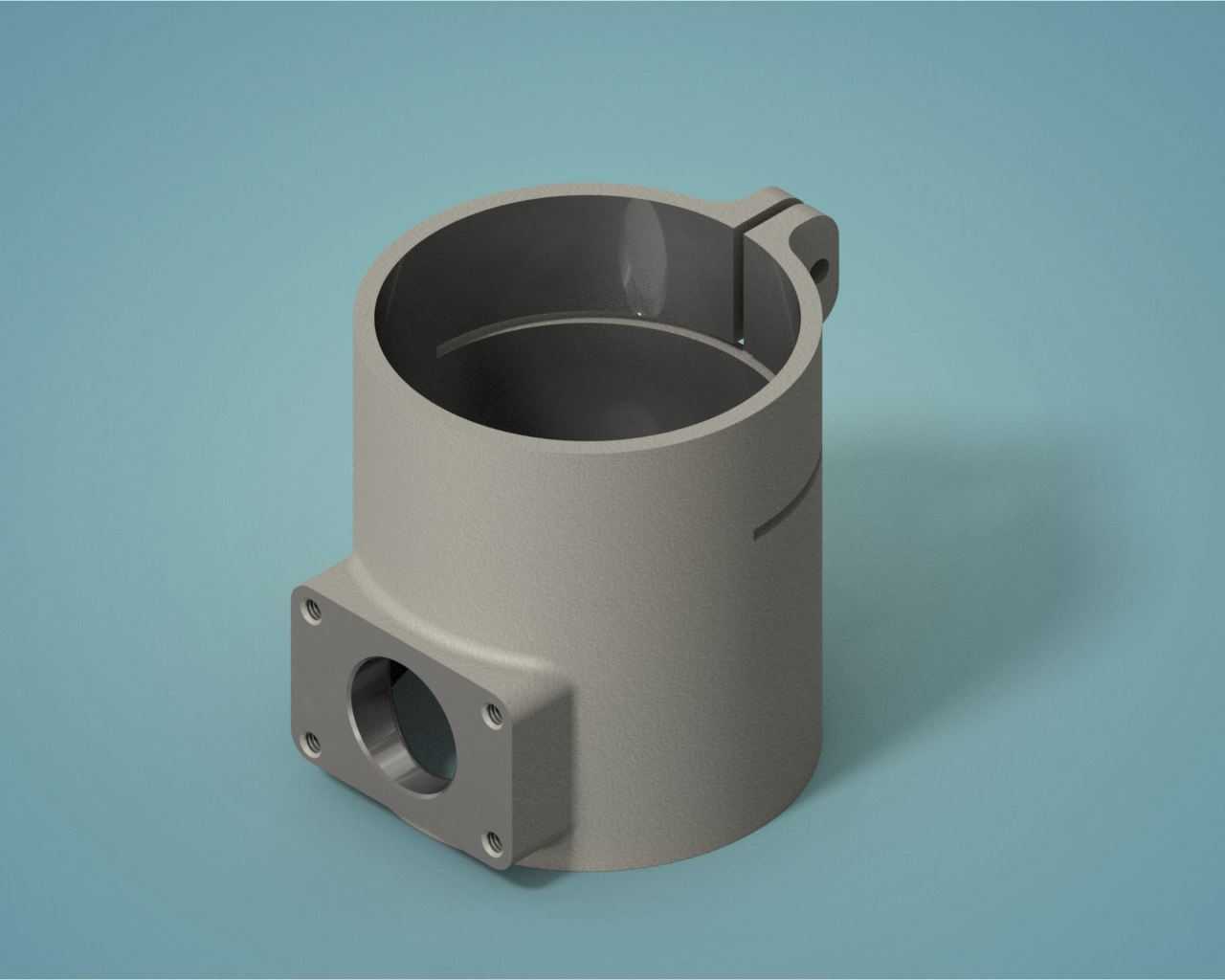

　　这款筒形壳体零件是CA6140普通车床主轴箱润滑回路中的关键容纳构件，日常在车间加工场景中，主要承担储油容腔、油路转接、轴系部件外围防护的多重作用，区别于常规的封闭式油箱结构，它采用单侧开口的筒形主体设计，主体内腔为光滑圆柱面，加工时需严格保证圆柱度公差，避免内部装配的隔套、密封件出现偏磨导致的润滑油渗漏问题。从结构设计逻辑来看，主体侧壁延伸出的方形法兰接座是整个零件的功能核心，法兰面上均匀分布的四个安装螺孔采用对称布局，中心的通孔直接连通筒体内腔，主要用于外接润滑油管或者安装油位检测接头，设计时特意将法兰接座的安装面与筒体轴线设置为垂直相交，能够保证外接管路的安装方向与油路走向完全匹配，减少管路弯折带来的流阻损失，

　　同时法兰与筒体衔接位置做了渐变式的加厚过渡处理，避免车床运行过程中持续的振动导致衔接位置出现应力集中开裂的问题。筒体上端的两个带孔凸耳是整个零件的安装定位结构，凸耳上的通孔为光孔设计，装配时通过螺栓将整个壳体固定在主轴箱的内侧安装立面上，两个凸耳的中心连线与侧方法兰的中心轴线处于同一径向平面，安装时能够通过凸耳孔快速完成定位找正，不需要额外做位置度调校，有效缩减现场装配的调校时长。从安装边界尺寸来看，筒体的外径尺寸适配主轴箱内侧预留的安装空间，安装后筒体下端与箱体内的储油槽液面保持合理高度差，既能够保证回油顺畅，也不会因为距离液面过近导致润滑油搅动产生气泡；侧方法兰的外轮廓尺寸不会和箱体内的传动轴、换挡拨叉等运动部件产生运动干涉，

　　凸耳的安装孔距完全匹配主轴箱内壁预设的螺纹孔位置，不需要现场二次扩孔或者修配。在实际加工制造环节，这类壳体零件通常采用铸铁材质铸造成型后再做机加工，内腔圆柱面需要经过粗镗、精镗两道工序保证表面粗糙度要求，法兰安装面和凸耳安装面需要一次装夹完成铣削，保证两个安装面的位置度公差符合装配要求，法兰上的四个螺孔需要在法兰面精加工完成后再做钻孔攻丝，避免螺纹孔轴线偏斜导致外接接头安装后出现密封不严的问题。实际车床运行过程中，这个壳体内会持续通过循环的润滑油，带走主轴轴承运转产生的热量，同时隔绝外部的切屑、灰尘进入轴承安装位置，侧接的法兰口可以根据实际使用需求接装油温传感器或者流量调节阀，方便运维人员实时监测润滑回路的工作状态，

　　上端的凸耳安装结构在设备检修时可以快速拆卸整个壳体，清理内腔积存的油泥杂质，不需要拆解周边的轴系部件，大幅降低日常维护的工作量。设计时特意在筒体侧壁做了一道细微的环形定位刻线，装配时可以通过刻线快速判断壳体的安装深度，避免安装过深挤压内部密封件，或者安装过浅导致结合面出现缝隙漏油，这类细节设计在机床零部件设计中非常实用，能够大幅降低一线装配人员的操作难度，也能减少因为装配不到位导致的后期故障概率。
