机床用棘轮式手动扳杆结构设计

项目分类:通用五金配件 发布时间:2024-03-14 ID:743780
  • 机床用棘轮式手动扳杆结构设计
  • 机床用棘轮式手动扳杆结构设计

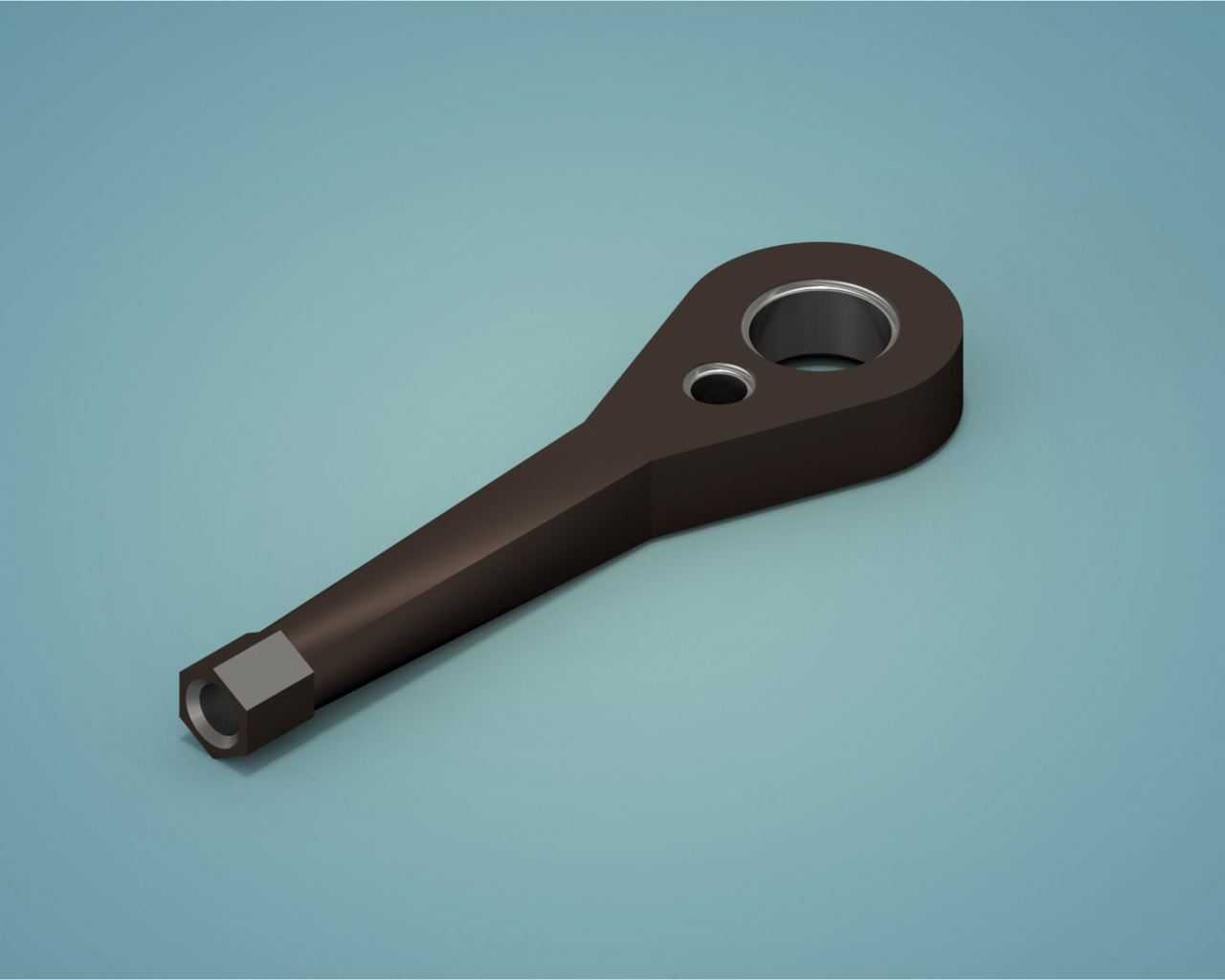

  在普通车床、CA系列普通机床的日常操作与工装调试环节,这类带棘轮结构的手动扳杆是操作工位旁常备的手动操作构件,主要用于卡盘锁紧、尾座进给微调、刀架螺栓预紧这类需要小角度反复施力的作业场景,相比普通开口扳手,它不需要反复脱离螺栓重新卡位,在机床操作位周边空间局促、操作行程受限的工况下,能大幅减少操作冗余动作,提升装夹调试的效率。从结构功能来看,该扳杆头部集成了棘轮啮合的内嵌腔体,大直径的环形内孔是棘轮芯轴的安装位,孔壁预留的卡簧槽可以限制棘轮组件的轴向窜动,旁边的小直径通孔用于安装棘爪的定位销轴,扳杆主体采用渐变截面的长杆结构,从头部到握持端截面逐步收窄,既保证了头部棘轮安装位的结构强度,又能通过杆身的弹性形变缓冲施力时的瞬间冲击,

  避免刚性过大导致的螺栓滑牙或者构件崩裂,末端的方头接口是标准的传动连接位,可以适配不同规格的套筒接杆,覆盖机床调试时不同尺寸的外六角螺栓锁紧需求。设计这类扳杆时,首先要匹配对应机床操作位的操作空间边界,头部的外径尺寸不能过大,否则在卡盘周边的狭小间隙里无法顺利卡位,本次设计的头部环形外径控制在适配CA6140车床卡盘锁紧位的操作间隙,杆身长度经过扭矩校核,按照普通操作人员手动施力的常规上限,杆长对应的杠杆比可以输出足够的锁紧扭矩,同时不会因为力臂过长导致施力过载损坏螺栓螺纹;杆身的截面采用非对称的扁形结构,一方面是提升握持时的防滑手感,另一方面是在热处理环节可以减少截面突变带来的应力集中,降低淬火开裂的风险,表面做发黑氧化处理,

  适配车间多油污、多切削液的使用环境,提升构件的防锈能力。从安装边界来看,头部棘轮腔体内的轴承位需要和棘轮芯轴采用间隙配合,配合公差控制在H7/g6区间,既保证棘轮转动的顺畅度,又不会因为间隙过大导致棘爪啮合时出现错位打齿的问题,棘爪销轴孔的位置度公差要控制在0.02mm以内,保证棘爪和棘轮齿面的啮合接触面积不低于80%,避免局部应力过大导致齿面崩损;末端方头的尺寸采用标准的机床附件方驱规格,公差控制在h8级别,和标准套筒连接时不会出现松旷晃动,方头根部的退刀槽做圆弧过渡,减少应力集中,避免长时间大扭矩施力时方头根部出现断裂。在实际应用场景中,这类扳杆除了用于机床日常调试,也可以用于工装夹具的快速锁紧、生产线设备的小范围维护作业,

  相比普通固定式扳手,它的棘轮结构可以在螺栓轴线方向操作空间不足、无法完成整圈转动的工况下,通过小角度往复摆动完成螺栓的锁紧与松脱,尤其是在机床内部管路、布线密集的维护点位,普通扳手无法完成整圈旋转的操作,这类带棘轮结构的扳杆可以在30度以内的摆动角度下完成棘爪的步进啮合,顺利完成紧固件操作。结构设计过程中,还需要考虑构件的重量平衡,头部因为集成了棘轮组件重量较大,杆身的壁厚做了渐变减薄处理,让整根扳杆的重心落在靠近握持端三分之一的位置,长时间握持操作时不容易出现手腕疲劳,杆身的表面做了细微的滚花预处理,在沾有切削液或者油污的情况下依然能保证足够的握持摩擦力,避免施力时打滑脱手。另外,头部的端面做了倒角处理,在对准螺栓或者套筒接口时可以起到导向作用,不需要完全精准对位就能顺利卡入,提升操作的便捷性,棘爪的复位弹簧腔隐藏在头部侧面的沉孔内,外部用堵头密封,避免车间内的铁屑、切削液进入弹簧腔导致棘爪卡滞,提升构件在复杂车间环境下的使用寿命。
