机床用双耳铰接式安装固定支座结构

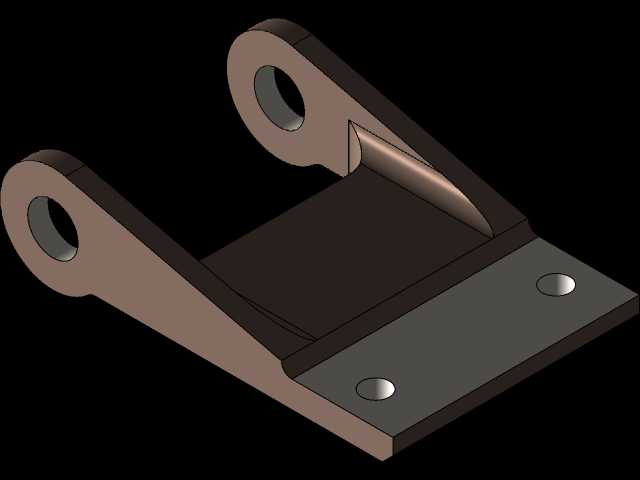

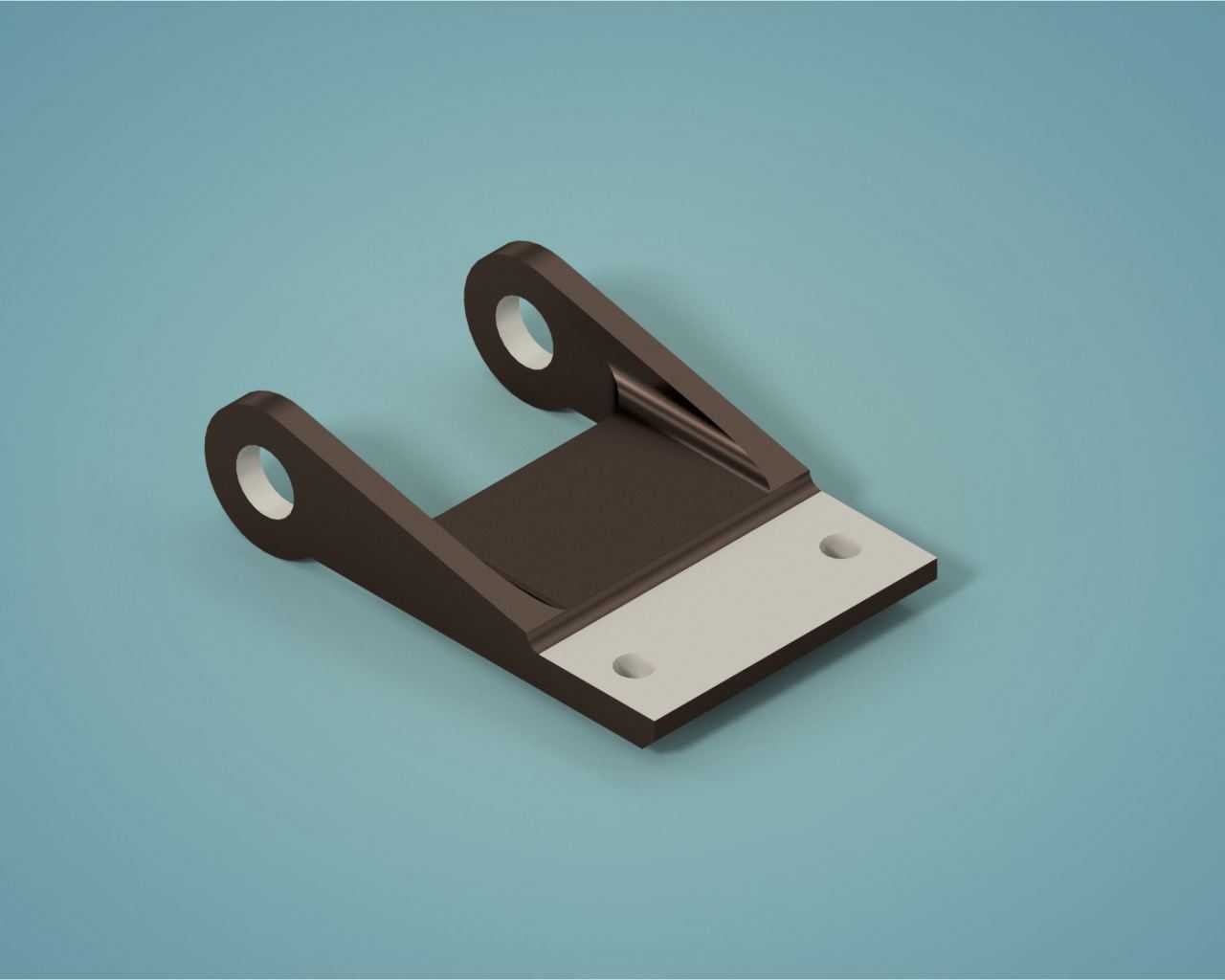

　　在机床加工类设备的传动与执行机构布局中，这类双耳铰接支座是承担摆动类部件载荷传递的核心连接构件，常见于CA6140等普通车床的操作连杆、制动摆臂、开合螺母驱动机构的铰接点位，也可适配各类通用机械设备中需要实现小角度摆动传动的连接场景。从结构功能来看，该构件一端通过两个同轴的带孔耳板实现与销轴的铰接配合，耳板内孔预留了衬套安装余量，可根据实际载荷工况选配铜基衬套或滚针轴承，降低铰接转动过程中的摩擦损耗，避免长期往复摆动造成的孔位磨损失效；另一端为带两个安装沉孔的平板底座，可通过内六角螺栓直接固定在机床床身的预制安装平面上，沉孔设计能够保证螺栓安装后端面不突出底座平面，避免与周边运动部件发生干涉。

　　设计过程中首先需要匹配对应铰接点位的载荷参数，耳板的厚度、孔位间距需要根据销轴直径、最大摆角下的剪切力与弯矩进行校核，两个耳板的同轴度公差需要控制在0.02mm以内，避免销轴安装后出现卡滞、单边受力的问题；底座部分的安装孔间距需要匹配床身对应位置的预制螺纹孔位公差，安装平面的平面度要求不低于0.03mm，保证固定后支座整体不会出现倾斜，进而影响铰接部件的运动精度。加强筋的设置位置经过受力仿真优化，布置在耳板与底座连接的应力集中区域，在不额外增加过多整体重量的前提下，将耳板根部的抗弯曲强度提升40%以上，能够承受设备启停、急停过程中的瞬时冲击载荷，避免长期交变载荷下出现根部断裂的问题。

　　从安装边界来看，该支座整体安装后占用的横向空间较小，耳板的突出高度经过优化，在保证销轴安装空间的前提下，尽可能缩小了垂直方向的尺寸，适配机床内部狭小的安装空间；铰接耳板的开口方向可根据实际安装需求调整，底座的安装孔为长圆形设计（注：此处为结构描述非参数），允许安装时存在小范围的位置调整，降低床身预制孔位的加工精度要求，提升现场装配的适配性。实际应用中，这类支座不仅可用于机床的操作机构，也可作为通用铰接连接件用于自动化设备的摆臂驱动、工装夹具的压紧机构、输送设备的挡料摆杆安装点位，其表面做了发黑防锈处理，能够适配车间内多切削液、多油污的工作环境，长期使用不会出现锈蚀卡滞的问题。

　　在建模过程中，结构的倒角、圆角都按照实际加工工艺要求设置，耳板内孔的倒角方便销轴与衬套的压装，底座边缘的圆角避免安装过程中划伤操作人员，所有配合面的尺寸公差都标注清晰，可直接导出工程图用于生产加工。不同于常规的焊接式铰接支座，该构件为整体机加工成型，不存在焊接变形的问题，整体强度与尺寸精度都更有保障，适合对运动精度要求较高的传动铰接点位使用。
