多径向孔圆柱类机械连接定位构件

　　在机床夹具、小型液压阀组集成、自动化线工位定位模块的实际搭建场景里，这类带多径向孔的圆柱构件是很容易被忽略但又直接影响装配精度的基础零件。很多刚入行的结构设计人员做这类零件的时候，容易只盯着孔的位置公差，忽略圆柱本体的安装边界和相邻部件的干涉问题，最后打样装配的时候才发现销钉穿不进去、外接管路和旁边的安装座蹭到，反而要反复改模耽误项目进度。

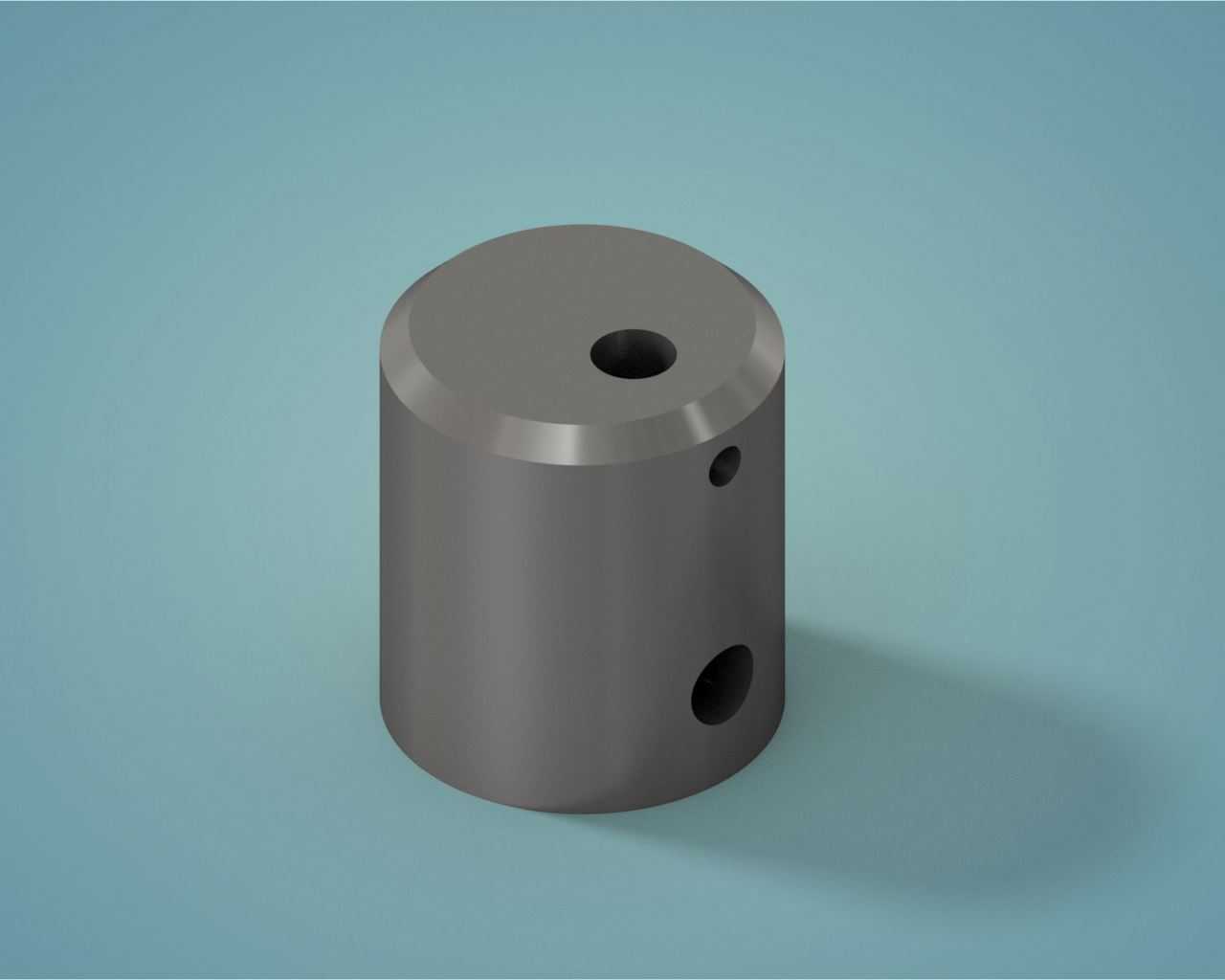

　　从实际功能来看，这个构件的核心作用是作为小型功能单元的承载基体，顶面的单孔主要用来安装定位销或者紧定螺钉，实现和上方压紧块、触发撞块这类小零件的轴向固定；圆柱侧壁分布的三个不同孔径的径向孔，分别承担不同的功能——大孔径的孔一般用来走气路或者小型液压油路，中孔径的孔用来穿装锁紧螺钉，把整个圆柱构件固定在下方的安装基板上，最小的那个径向孔则是用来装防转销，避免整个圆柱在受侧向力的时候出现周向转动，导致外接管路扭曲或者定位位置偏移。

　　设计这类零件的时候，首先要确定的是圆柱本体的外径和总高度，这两个尺寸直接决定了它的安装边界：外径要匹配安装工位的预留沉孔尺寸，一般要比沉孔小0.02到0.05毫米，保证装配的时候能顺利放进去，同时又不会有太大的间隙导致定位偏移；总高度则要考虑上方安装零件的行程，比如如果上方装的是压紧头，就要预留出压紧头的伸缩空间，不能让压紧头下行的时候碰到圆柱顶面的边缘。径向孔的位置设计也有讲究，三个孔不能在同一个轴向截面上，不然会导致圆柱局部壁厚太薄，受油压或者侧向锁紧力的时候出现应力开裂，一般会把不同功能的孔沿轴向错开3到5毫米的距离，同时周向分布的时候也要避开安装螺钉的受力点，避免孔边应力集中。

　　实际加工的时候，这类零件一般用45号钢做基材，表面做发黑处理防锈，如果是用在有腐蚀的工况里，也会换成304不锈钢材质。外圆柱面的粗糙度一般要做到Ra1.6，保证和安装沉孔的配合贴合度，各个孔的内孔粗糙度根据功能不同有区别：走气路油路的孔粗糙度要做到Ra3.2，避免残留铁屑堵塞管路，装锁紧螺钉和销钉的孔粗糙度做到Ra6.3就可以满足使用要求。另外要注意的是，各个径向孔的孔口都要做0.5毫米的倒角，一方面是去除加工毛刺，另一方面也方便装配的时候引导管路接头或者螺钉顺利导入，不会刮坏密封件或者螺纹。

　　很多设计人员在建模的时候容易犯的错误是把孔的位置直接标在圆柱的外圆面上，没有考虑加工的时候的刀具让刀空间，比如如果两个径向孔的周向夹角太小，加工第二个孔的时候钻夹头会碰到已经加工好的孔的边缘，导致孔位偏移，所以建模的时候就要提前核对加工工艺，把周向夹角控制在30度以上，给刀具留出足够的操作空间。还有顶面的孔，深度不能太深，一般控制在直径的1.5倍以内就足够满足定位销的固定需求，太深的话不仅加工的时候排屑困难，还会导致圆柱顶面的壁厚不足，受轴向冲击力的时候出现顶面凹陷变形。

　　在实际的设备运维过程中，这类零件的检查也很方便，只要定期查看各个孔位的密封情况，有没有出现漏气漏油的问题，同时检查防转销有没有松动就可以，因为本身结构简单，没有运动副，只要装配的时候公差控制到位，使用寿命基本可以和整台设备的服役周期保持一致，不需要频繁更换。做三维建模的时候，也要把各个孔的倒角、壁厚差这些细节都做出来，不要只画一个光面圆柱加几个简单的通孔，不然后续出工程图的时候还要反复补特征，反而影响出图效率，也容易给加工环节传递错误的尺寸信息。
