机床加工用偏心盘类异形结构件

项目分类:机床加工 发布时间:2024-03-14 ID:743778

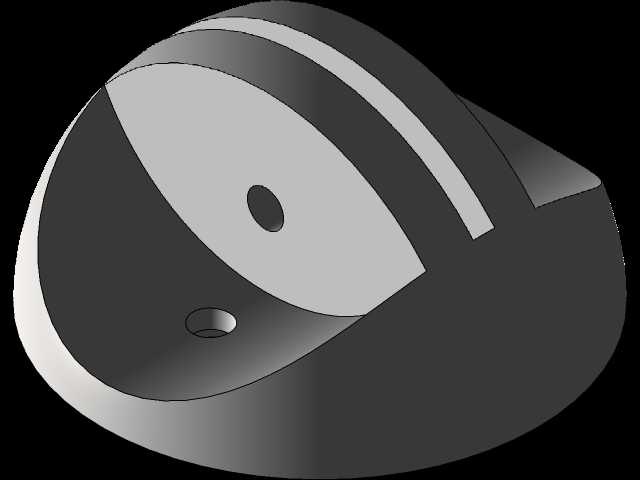

  • 机床加工用偏心盘类异形结构件

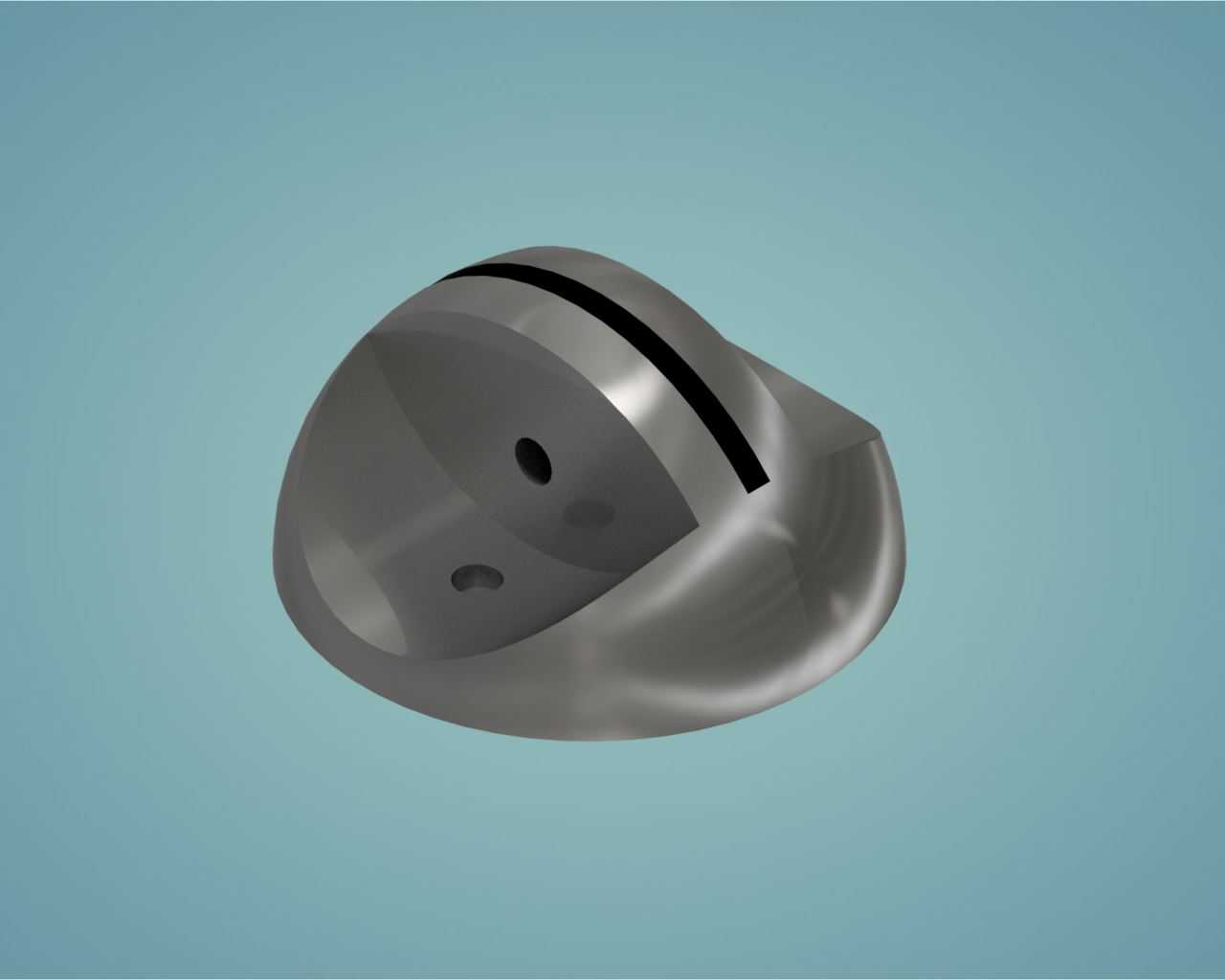

  • 机床加工用偏心盘类异形结构件

  这类偏心异形盘件在普通车床、六角车床的进给机构、夹具定位模块中应用十分广泛,不少工装夹具的偏心夹紧单元也会采用类似结构,依靠偏心曲面的行程变化实现快速压紧与松脱,相比螺旋夹紧结构,操作行程更短,在中小批量零件的装夹作业中能有效减少辅助工时。从结构上看,该构件主体采用盘状偏心轮廓,曲面部分经过平滑过渡处理,不存在尖锐棱角,避免装配过程中出现应力集中,也能减少操作时的磕碰划伤风险。盘面预留的两个同轴定位孔,孔位与偏心曲面的基准面保持严格的位置度公差,安装时可通过圆柱销与配套的连接座实现精准定位,防止工作过程中出现周向窜动。盘体上开设的通槽结构,一方面是为了给配套的拨杆提供运动避让空间,另一方面也能减轻构件自身重量,降低转动过程中的惯量,

  让偏心动作的启停更顺畅,不会因为惯量过大导致机构出现卡顿或者过冲问题。设计这类构件时,首先要确认配套机构的行程需求,偏心距的取值直接决定了夹紧行程的大小,若偏心距过大,会导致操作力矩过高,手动操作时费力;偏心距过小则无法满足夹紧行程要求,容易出现装夹松动的问题。曲面轮廓的加工需要保证曲率连续,采用圆弧与直线段平滑衔接的方式,避免出现拐点导致运动卡滞,同时曲面的表面粗糙度要控制在合理范围,减少与配合面之间的摩擦损耗,延长构件的使用寿命。安装边界方面,该构件的最大外轮廓直径需要与配套的安装座内腔尺寸匹配,预留0.2-0.5mm的装配间隙,既保证转动灵活,又不会出现过大的旷量;两个定位孔的中心距需要与连接座上的销孔中心距保持一致,

  公差控制在±0.02mm范围内,保证装配后偏心曲面的工作位置准确。盘体的厚度需要根据实际受力情况确定,若用于大夹紧力的工装场景,需要适当增加厚度提升结构刚性,避免受力后出现形变导致夹紧失效;若用于轻载的进给换向机构,可适当减小厚度降低整体重量。这类构件的材质通常选用45号钢,经过调质处理后表面淬火,硬度达到HRC40-45,既保证芯部有足够的韧性承受冲击载荷,又让工作表面有足够的耐磨性,长期使用不会因为磨损导致偏心距变化影响机构精度。在实际装配调试时,需要先将定位销压入连接座,再将该盘件的定位孔对准销位装入,之后测试偏心转动的全程行程,确认在夹紧位置时能提供足够的压紧力,松脱位置时能完全脱离被夹紧工件,不会出现干涉。

  不少机床的溜板箱换向机构中,这类偏心盘还会配合弹簧复位结构使用,依靠弹簧力保证偏心曲面始终与从动件保持接触,避免反向间隙带来的传动误差。需要注意的是,盘面上的通槽边缘要做倒角处理,去除加工毛刺,防止装配时割伤操作人员,也避免毛刺脱落进入机构配合面造成磨损。在三维建模过程中,偏心曲面的构建需要先确定回转中心与偏心中心的相对位置,再通过扫掠或者放样命令生成连续曲面,之后对曲面与盘面的衔接处做圆角过渡,最后通过布尔运算开出定位孔与通槽,建模时要注意所有特征的基准统一,以安装定位面作为主基准,保证后续工程图的尺寸标注与加工基准一致,减少加工时的基准不重合误差。对于需要进行有限元受力分析的场景,可在偏心曲面的受力位置施加额定载荷,查看最大应力出现的位置,通常在通槽与盘面的衔接处应力集中较为明显,可通过加大过渡圆角的方式降低应力集中系数,提升构件的疲劳强度。这类构件在日常维护时,需要定期在偏心曲面与配合面之间添加润滑脂,减少摩擦磨损,同时检查定位销是否出现松动,若发现销位有旷量要及时更换销钉或者重新铰孔配销,保证定位精度。
