CA6140车床花键传动轴结构设计

　　这款轴类零件是CA6140普通车床主轴箱进给传动链中的核心传动构件，在车床切削作业过程中承担扭矩传递、运动换向的核心作用，日常车削外圆、内孔、端面、螺纹以及各类成型面时，主轴输出的旋转动力需要通过该轴传递至进给箱，再经由溜板箱转换为刀架的纵向、横向进给运动，一旦该轴出现磨损、变形或者键槽失效，会直接导致进给量失准、切削颤振、螺纹螺距误差超差等加工问题，直接影响工件的加工精度与表面质量。

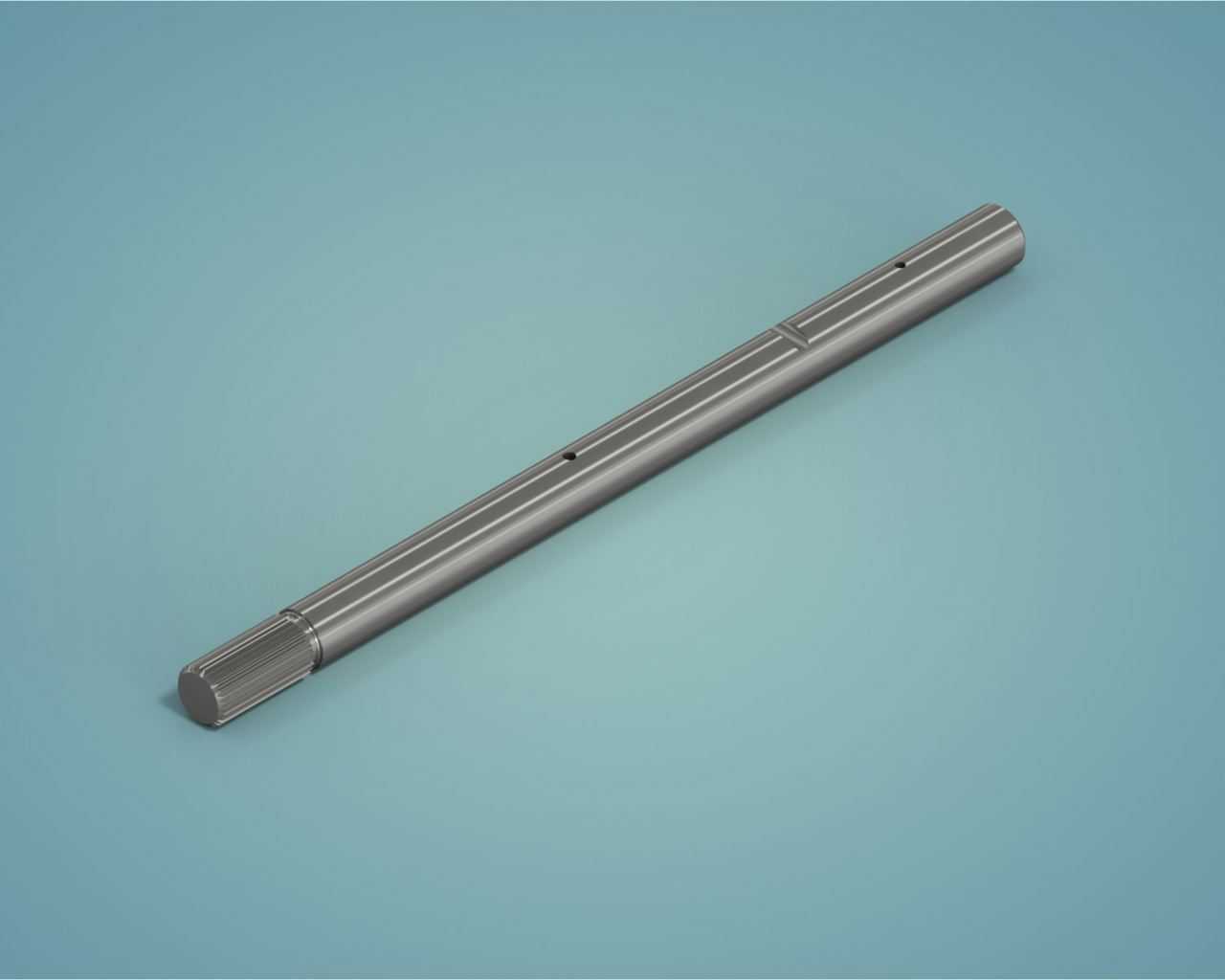

　　从结构设计逻辑来看，该轴采用阶梯轴的经典布局，整体沿轴向分为多个功能段，左端的花键段是动力输入接口，采用矩形花键结构，相比普通平键连接，花键的多齿承载特性可以传递更大的扭矩，同时对中性更好，能保证传动过程中轴与滑移齿轮的同轴度，满足车床变速时齿轮顺畅滑移的需求，避免换挡卡滞、打齿等故障。轴身中段分布的多个环形槽与径向小孔，是润滑通道的组成部分，装配后箱体内的润滑油可以通过这些孔槽流入轴与衬套、齿轮配合的接触面，形成稳定的油膜，降低长期运转过程中的磨损速率，延长零件的使用寿命。轴身的两处平键槽分别用于固定传动齿轮与隔套，键槽的位置与轴肩的定位台阶严格匹配，保证装配后齿轮不会出现轴向窜动，传动间隙控制在车床设计允许的公差范围内。

　　从安装边界来看，该轴的两端轴颈分别与主轴箱箱体上的滑动轴承衬套配合，装配时需要保证两端轴颈的同轴度公差在0.01mm以内，否则会出现轴运转卡滞、轴承偏磨的问题；轴的总长度适配CA6140车床主轴箱对应安装腔的轴向尺寸，装配后轴的轴向窜动量需要通过调整垫圈控制在0.02mm以内，避免进给传动出现累积误差。轴身的径向小孔位置与箱体上的油道位置精准对齐，保证润滑油路通畅，不会出现供油不足导致的干磨问题。

　　在实际加工场景中，该轴的选材通常采用45号优质碳素结构钢，经过调质处理达到HB220-250的硬度要求，花键段与轴颈配合面需要进行高频淬火，硬度达到HRC48-53，保证配合面的耐磨性，能够承受长期交变载荷下的接触应力，避免出现早期磨损、点蚀等失效形式。建模过程中需要严格把控各轴段的直径公差、形位公差，尤其是花键的齿形公差、键槽的对称度公差，这些参数直接决定了零件装配后的互换性与传动精度，若公差设置不合理，会导致装配时齿轮滑移不畅、运转噪音过大，甚至无法完成装配。

　　在设备维护场景中，该轴属于车床的易损传动件，长期满负荷切削作业后，花键齿面、轴颈配合面会出现正常磨损，当磨损量超过0.1mm时就需要更换，否则会导致传动间隙过大，加工出的工件出现锥度、表面振纹等缺陷。建模时还原的所有细节结构，包括轴肩的退刀槽、润滑孔的倒角、键槽的圆角过渡，都是实际加工过程中必须保留的工艺结构，退刀槽可以保证磨削加工时砂轮能够顺利退刀，避免轴肩处出现磨削台阶，影响轴承与齿轮的轴向定位精度；润滑孔的倒角可以去除加工毛刺，避免装配时刮伤衬套的内孔表面，同时引导润滑油顺利进入配合间隙；键槽的圆角过渡可以降低应力集中系数，避免轴在承受冲击载荷时从键槽位置发生断裂，提升零件的疲劳强度。
