CA6140机床管夹式安装固定支座结构

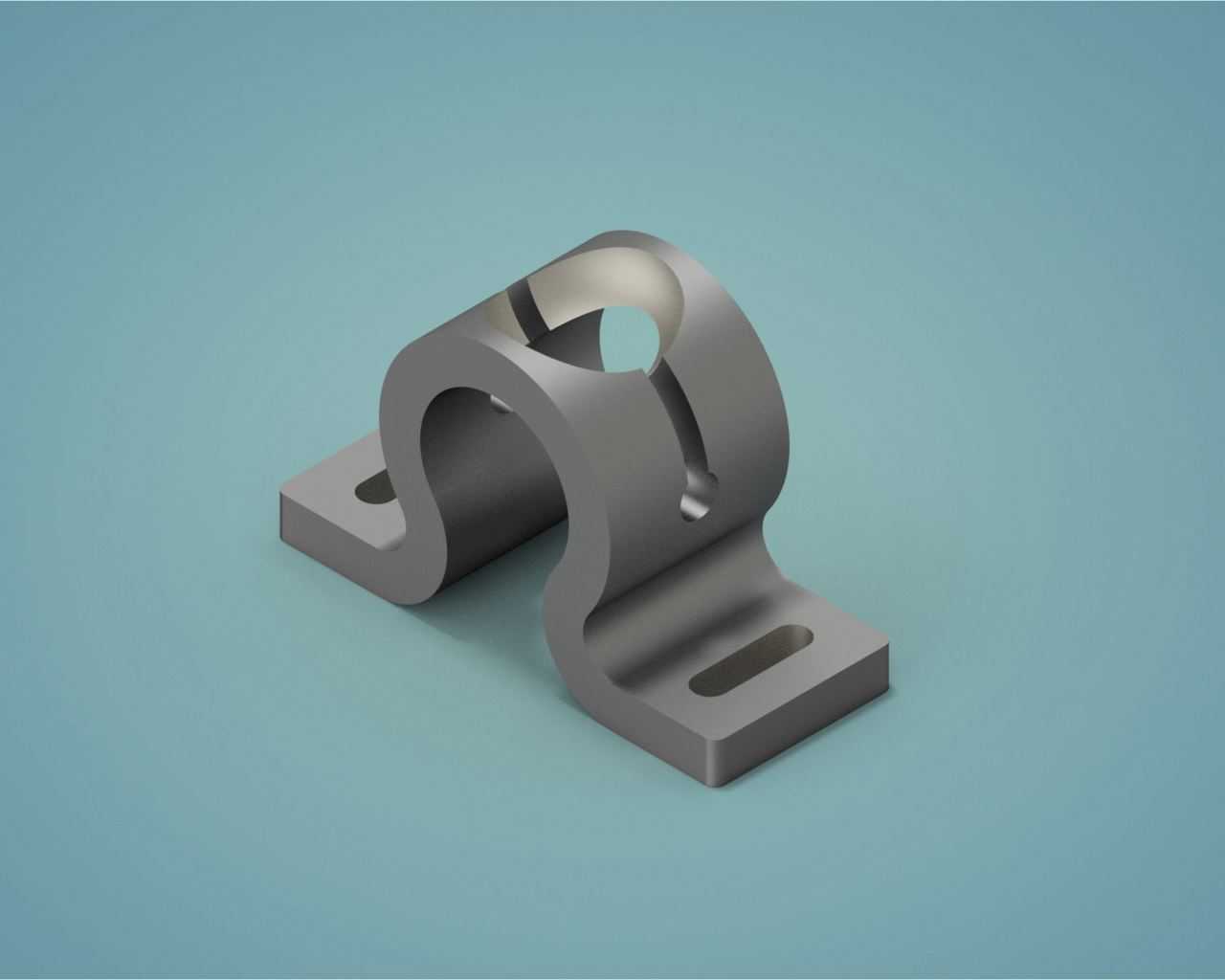

　　在普通卧式车床的管线排布与辅助部件安装场景中，这类带双侧安装翼的抱箍式固定支座是应用频次极高的结构件，主要承担圆柱形杆件、管线、导杆类部件的夹紧定位与承载固定作用，常见于车床冷却管路排布、辅助操作杆安装、线束固定支架等工位，能够在机床持续运行产生振动的工况下，保持被夹持部件的位置稳定性，避免管路移位、杆件晃动带来的加工干涉或部件磨损问题。从结构功能来看，该支座采用一体式抱夹结构设计，上部为带开口的环形夹持腔，环形腔侧壁预留有锁紧让位缺口，当配套紧固件穿过缺口两侧的安装孔锁紧时，环形腔可产生可控的弹性形变，抱紧穿过内腔的圆柱形工件，夹持接触面做了圆弧过渡处理，不会对被夹持的杆件、管壁造成压伤，同时能保证足够的静摩擦力，

　　抵消机床运行时的轴向窜动与径向振动载荷。下部为对称分布的两个带长圆孔的安装翼，长圆孔的设计预留了安装位置调整余量，现场装配时可根据实际安装基准微调支座的固定位置，降低安装面的孔位加工精度要求，适配机床床身、支架上不同孔距的安装点位，无需额外配钻安装孔即可完成装配。设计过程中，首先根据CA6140车床常用的夹持杆件直径确定了环形夹持腔的内径尺寸，保证夹持间隙控制在合理范围，既不会因间隙过大导致锁紧后夹持力不足，也不会因间隙过小造成杆件穿装困难；安装翼的厚度经过载荷校核，在承受最大夹持反力与被夹持部件自重的情况下，不会出现翼板弯曲变形，安装翼与环形夹持主体的衔接位置做了大圆角过渡，避免应力集中导致的支座断裂问题，

　　这一点在机床持续振动的工况下尤为关键，直角衔接的结构往往会在长期交变载荷下从衔接处萌生裂纹，最终导致支座失效。从安装边界来看，该支座的整体安装占用空间紧凑，两个安装翼的长圆孔中心距、环形腔的中心高度都匹配CA6140车床床身的安装空间，不会与周边的走刀机构、溜板箱部件产生运动干涉；支座底部的安装面为平面设计，可直接贴合机床床身的安装平面，无需额外加工适配的安装垫块，装配时只需将两个固定螺栓穿过长圆孔锁紧在床身的螺纹孔上，再将需要固定的杆件穿入环形腔，锁紧环形腔开口处的紧固件即可完成安装，后期维护拆卸时也无需完全拆除支座本体，只需松开环形腔的锁紧件即可调整被夹持杆件的位置或更换部件。这类结构的夹持力可通过锁紧紧固件的扭矩进行调节，

　　针对不同重量、不同振动幅度的被夹持部件，可灵活调整锁紧力度，既可以固定硬质的金属导杆，也可以固定带有一定柔性的冷却水管、液压油管，适用场景覆盖机床装配中大部分圆柱形部件的固定需求。结构建模过程中，对所有的棱角位置都做了倒角处理，避免装配过程中锐边划伤操作人员，同时也减少了应力集中点；环形腔的内表面粗糙度要求控制在合理范围，既保证足够的摩擦系数防止杆件滑动，也不会因表面过于粗糙损伤被夹持部件的表面镀层或管壁。在实际机床运维场景中，这类支座属于易更换的通用配件，损坏后可直接替换，无需对床身安装面进行二次加工，大幅降低设备维护的时间成本。
