制冷系统辅助并行系统机架三维设计

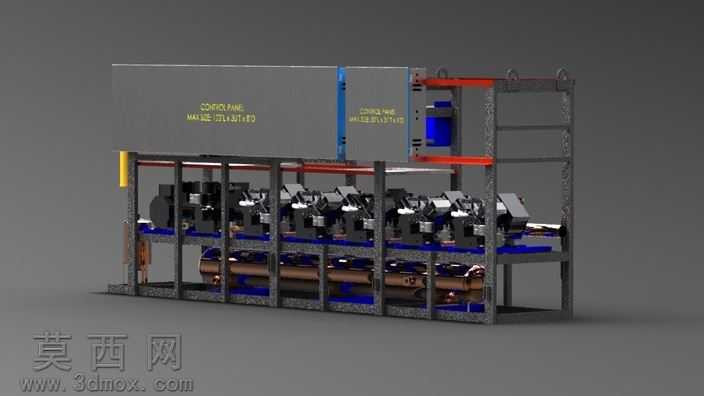

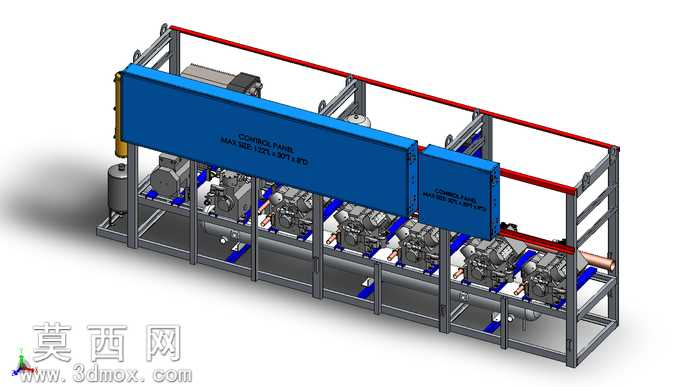

本模型为制冷系统配套的辅助性质并行系统机架，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循工业机架设计的载荷分布规范，对每一处支撑结构、安装点位都做了精准的尺寸约束，确保各功能模块安装后无干涉、受力均匀。模型整体采用分层式框架结构，主体框架选用标准型钢搭建，通过焊接与螺栓连接结合的方式保证结构刚性，上层预留大型制冷功能箱体的安装位，箱体侧部设置独立的动力组件安装腔，可容纳泵体、阀组等核心动力部件；中层设置多组并行排布的功能单元安装工位，每个工位都预留了对应的定位孔与走线槽，可适配多组并行工作的制冷回路组件，工位之间设置横向加强筋提升整体抗形变能力；下层布置并行管路排布区，预留了多组平行的管路固定位，可规整排布制冷回路的连通管路，避免管路交叉弯折影响介质流通效率。渲染阶段采用工业级写实材质配置，主体框架赋予磨砂金属钢材材质，还原型钢表面的细微氧化质感，安装平台赋予防滑耐磨的工业涂层材质，管路组件区分铜质管路、钢制管路分别赋予对应的金属材质，动力部件的外壳赋予工程塑料与烤漆金属的组合材质，通过光影渲染突出机架各层的结构层次，清晰展现各安装位的空间位置关系。设计过程中充分考虑制冷系统并行工作的运维需求，在机架侧部预留了充足的操作维护空间，各层安装位都设置了快拆式固定结构，方便后期组件更换与管路检修，整体机架的载荷经过受力仿真校验，可承受满载状态下各功能组件的重量，同时兼顾了并行管路排布的整齐性，避免管路杂乱带来的运维难度，整体结构紧凑合理，可直接用于制冷辅助系统的结构参考与生产加工指导。
