菱形底座立式轴承支撑结构设计

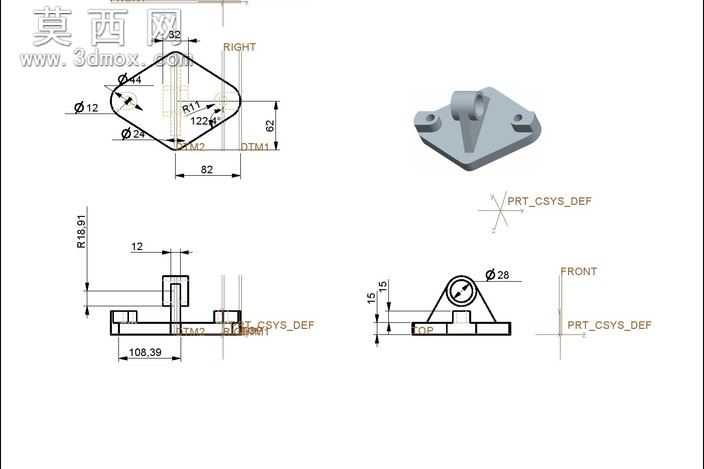

本作品为立式轴承支撑结构，采用Pro/Engineer完成全参数化三维建模，整体以菱形安装底座搭配立式支撑臂为核心构型，建模过程全程关联工程图标注尺寸，确保三维模型与二维设计尺寸完全匹配。建模阶段首先绘制底座草绘轮廓，按照标注的82mm菱形对角线长度、R11圆角、Φ4.4安装孔位、Φ12侧边孔位等参数完成底座基体拉伸，底座厚度严格匹配工程图24mm的标注尺寸，安装孔位做沉头结构设计，适配标准紧固件的安装需求，底座边角全部做圆角过渡处理，避免应力集中问题。支撑臂部分采用垂直拉伸结合加强筋结构设计，支撑臂顶部设置Φ28的轴承安装位，安装位中心高度距离底座上表面为15mm，支撑臂与底座连接处设置三角加强筋结构，提升整体结构的抗载荷能力，避免支撑臂受径向力时发生形变。建模过程中对所有特征做参数化关联，修改关键尺寸即可快速调整整体结构尺寸，适配不同规格轴承的安装需求。材质配置阶段，整体零件赋予哑光铸铁材质，调整材质粗糙度、反光度参数还原金属铸件的真实质感，渲染阶段采用等轴测视角搭配正交投影视角输出展示图，既呈现零件的立体构型，也通过三视图展示各部分的尺寸关系与结构细节。结构设计上充分考虑轴承安装的同轴度要求，轴承安装孔与底座安装面做垂直度公差约束，保证轴承安装后运转的稳定性，底座的四个安装孔采用对称布局，确保安装后受力均匀，支撑臂的厚度经过结构强度校核，可承受常规工况下轴承传递的径向与轴向载荷，整体结构紧凑，安装便捷，适合小型传动机构的轴承固定场景使用，建模过程保留全部特征树与参数关系，可供学习者参考参数化建模的思路与机械支撑类零件的设计逻辑。
