流线型气动整流罩结构设计作品

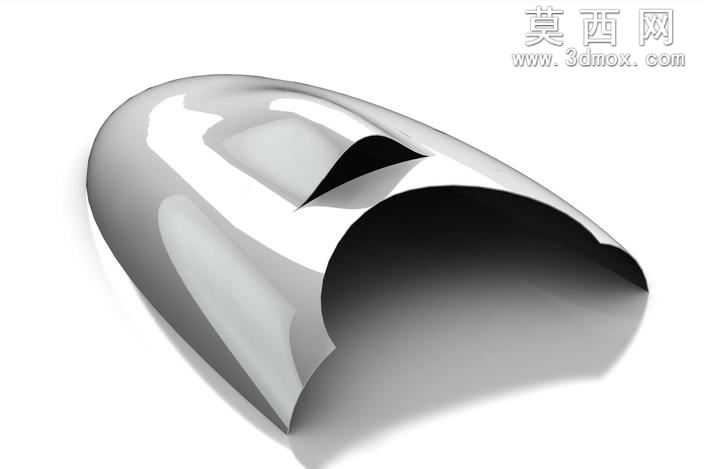

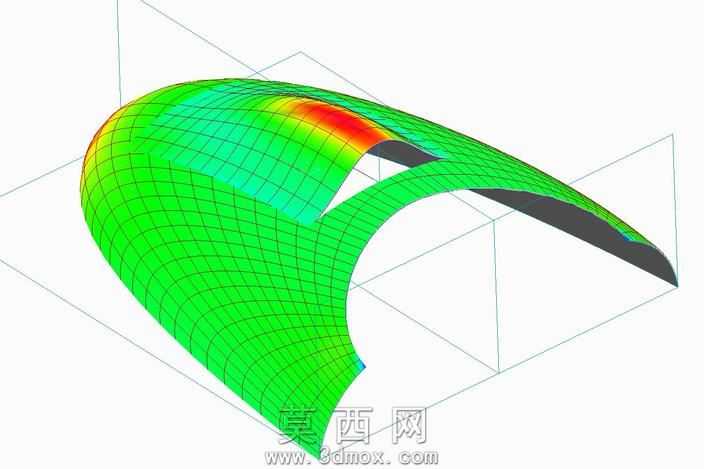

该气动罩采用三维参数化建模方式完成整体结构构建，建模过程中优先以曲面造型逻辑为核心，先通过草绘勾勒多段符合气动流场走向的轮廓控制线，再利用边界混合、曲面合并、实体化等操作完成整体壳体的生成，全程严格控制曲面的G2连续曲率，保证外表面无突兀折角、曲率过渡顺滑，能够有效降低气流经过时产生的紊流与阻力。建模阶段针对壳体的壁厚做了均匀化处理，通过抽壳操作设定统一的壳体厚度，同时在罩体的边缘衔接位置做了圆角过渡处理，既避免应力集中问题，也提升了部件装配时的贴合度。材质渲染阶段选用高光工程塑料材质，调整材质的反射率、粗糙度参数，还原硬质注塑件的亮面质感，同时通过环境光影的映射凸显曲面的流畅弧度，让整体造型的流线感直观呈现。结构设计上充分考虑气动性能需求，整体轮廓采用前窄后宽的顺滑收束形态，罩体的内凹曲面经过多次曲率调整，能够引导气流按照预设路径流动，减少气动干扰；边缘的卷边结构既提升了壳体的结构强度，也避免薄边结构在安装使用过程中出现形变。设计思路围绕气动优化与结构实用性结合展开，在保证气动外形符合流体力学要求的前提下，简化了整体的曲面拆分逻辑，让模型既可以直接用于气动性能仿真测试，也能够适配后续的注塑开模生产需求，模型的曲面精度满足工业级加工要求，各衔接位置的公差预留符合通用机械装配标准，无需额外调整即可用于相关设备的配套装配环节，整体造型简洁流畅，没有多余的冗余结构，在实现气动功能的同时兼顾了外观的整体性。
