先导式流体压力调节器三维结构设计

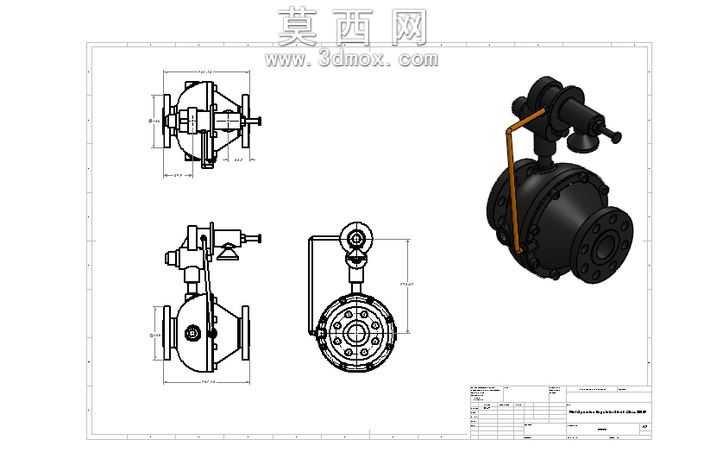

本作品为先导式流体压力调节器的三维设计成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成整体功能框架的布局规划，再拆分主阀体、先导控制模块、导压连接管路、法兰连接端、调节操作端等独立子部件逐一建模，确保各部件装配公差匹配合理，无干涉错位问题。建模阶段对阀体的铸造圆角、法兰端的密封槽、螺栓过孔、先导阀的阀芯腔、调节旋钮的防滑纹理、导压管的弯折弧度等细节均做了精准还原，所有结构尺寸参考常规工业调压阀的通用设计规范设定，可直接用于结构验证与教学演示。材质渲染阶段针对不同部件做了差异化材质赋予：主阀体采用铸钢哑光黑材质，还原工业阀件的铸造成品质感，表面添加细微的颗粒质感模拟铸件表面的喷砂处理效果；导压管路采用黄铜金属材质，添加轻微的做旧氧化效果区分于主阀体；调节旋钮、密封端盖采用黑色硬质工程塑料材质，法兰密封面做了精车金属亮面处理，不同材质的光影反射参数经过反复调试，渲染输出的效果图可清晰区分各部件的材质属性与结构边界。结构设计上，该先导式调节器采用主阀与先导阀分体联动的结构形式，通过导压管将下游压力反馈至先导腔，实现出口压力的稳定调节，相比直接作用式调节器具备更高的调压精度与更小的压力波动，模型完整还原了内部流道的走向、阀芯的配合面、弹簧腔的安装空间，可通过剖切操作查看内部的装配关系，也可用于虚拟装配演示、工作原理动画制作。设计过程中充分考虑了工业现场的安装适配性，法兰连接尺寸符合通用管路连接标准，调节端的操作空间预留充足，整体结构紧凑，在保证调压性能的前提下尽可能缩小了整体体积，适配多数工业管路的安装场景。
