双筒支座式机械零件结构设计

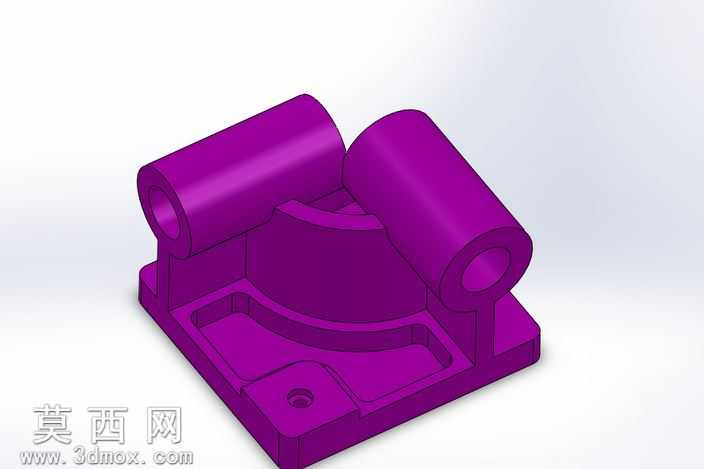

本作品为一款双筒支座类机械零件的三维设计成果，建模阶段采用参数化设计逻辑搭建整体结构，首先以矩形底座为基础特征，通过拉伸命令生成底座基体，在底座上预留安装定位孔位，同时对底座非受力区域做镂空减重处理，在保证结构强度的前提下降低零件整体重量，兼顾实用性与轻量化设计需求。底座上方设置弧形承托结构，平滑衔接两侧对称布置的空心筒状结构，两个筒身轴线保持平行，筒身内部设计为贯通式空心结构，可用于穿装轴类连接件或作为流体、线缆的通行通道，筒身与弧形承托、底座之间通过圆角过渡处理，消除应力集中隐患，提升零件的结构耐用性。材质渲染阶段选用工程塑料质感的紫色哑光材质，通过调整材质的粗糙度、反光度参数，还原工业塑料零件的真实视觉效果，渲染时采用柔和的均匀布光方案，清晰呈现零件的棱边过渡、曲面弧度与镂空区域的结构细节，让观看者可以直观把握零件的整体形态与各部分的尺寸比例关系。设计过程中充分考虑零件的实际装配需求，底座的安装孔位置、筒身的内径尺寸、各结构的衔接厚度都经过合理推演，确保零件既可以独立作为支撑构件使用，也能够适配配套组件完成装配组合，整体结构规整对称，建模过程中所有特征均保留完整参数，可根据实际使用场景快速调整各部分尺寸，适配不同的安装与使用要求，同时建模时严格遵循机械设计的公差规范，各配合面预留合理的装配余量，避免实际生产装配中出现干涉问题，整体设计兼顾结构合理性、工艺可行性与视觉呈现效果，能够为同类支座类零件的设计提供清晰的参考思路。
