机加工类异形支撑连接座三维建模作品

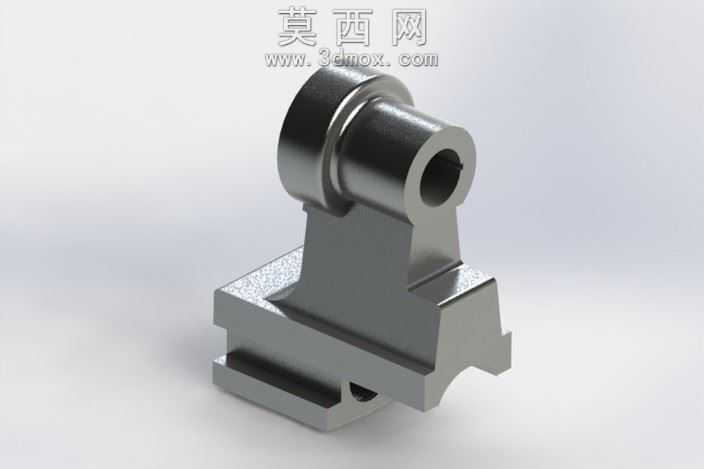

本作品为机加工领域常用的异形支撑连接座结构，采用Pro/Engineer Wildfire软件完成全参数化三维建模，建模过程严格遵循机械加工工艺逻辑，从底座基准面开始逐步搭建特征，保证各尺寸具备可编辑的参数关联特性，方便后续根据实际装配需求调整规格参数。模型整体采用金属磨砂质感的材质进行渲染表现，还原了钢制机加工零件经喷砂处理后的真实表面质感，渲染阶段采用三点布光方案，主光源从侧上方45度角投射，突出零件上部轴孔结构的圆柱曲面光影过渡，辅助光源补亮底座燕尾槽结构的暗部细节，避免深槽区域出现死黑影响结构展示，背景采用浅灰色渐变哑光背景，最大程度突出零件本身的结构特征，不添加多余装饰元素干扰结构观察。结构设计上，零件下部为带定位卡槽的安装底座，底座开设内凹的燕尾型滑槽，可与配套导轨实现快速滑移定位，底座侧面预留锁紧孔位，方便装配后完成位置固定；中部为渐变过渡的支撑立臂，立臂采用变截面斜撑结构，在保证支撑强度的前提下尽可能削减冗余壁厚，降低零件整体重量，同时在立臂与底座、上部轴座的衔接位置均设置了铸造圆角过渡，避免应力集中问题，符合实际零件的加工工艺要求；上部为同轴阶梯轴孔结构，轴孔外侧设置加厚凸台，提升轴孔配合位置的结构强度，轴孔内壁做了等直径的光孔特征设计，可与配套销轴实现转动配合。建模过程中所有特征均采用实体建模方式完成，未使用破面曲面修补，所有倒角、圆角、退刀槽等工艺细节均按照常规机加工零件的设计规范进行添加，保证模型可直接导入工程图模块生成符合国标要求的加工图纸，也可导入有限元分析软件完成受力仿真验证，整体结构紧凑，功能分区清晰，兼具实用性与工艺合理性，可作为机械设计教学、装配方案演示、非标设备设计的参考构件使用。
