真实尺寸黄铜球阀三维结构设计

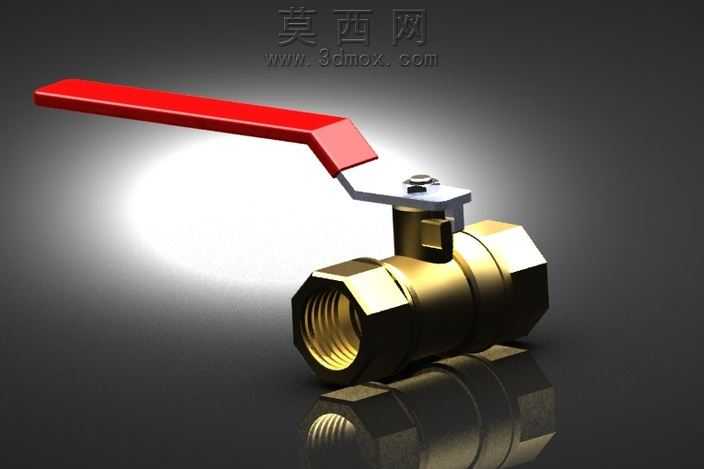

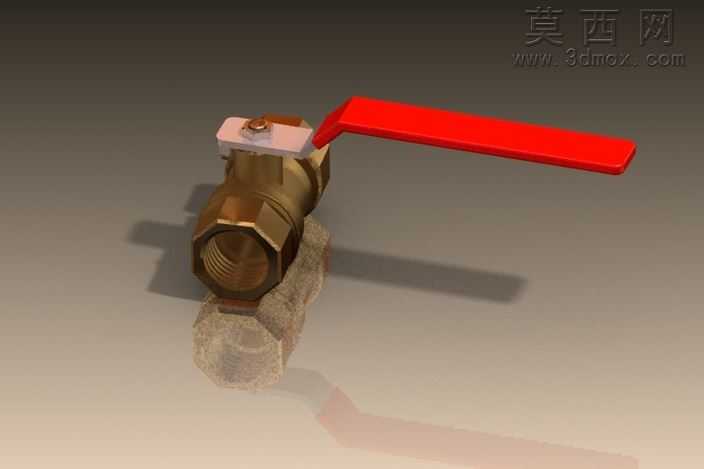

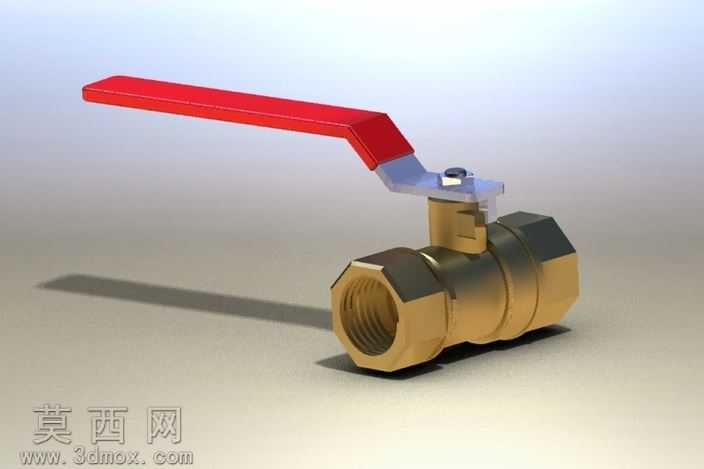

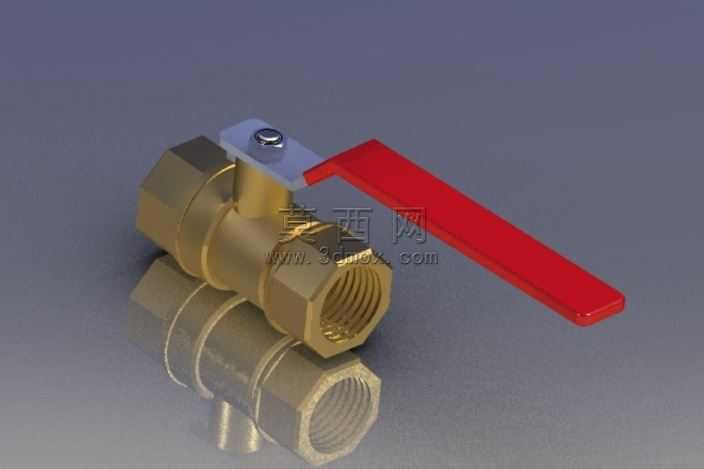

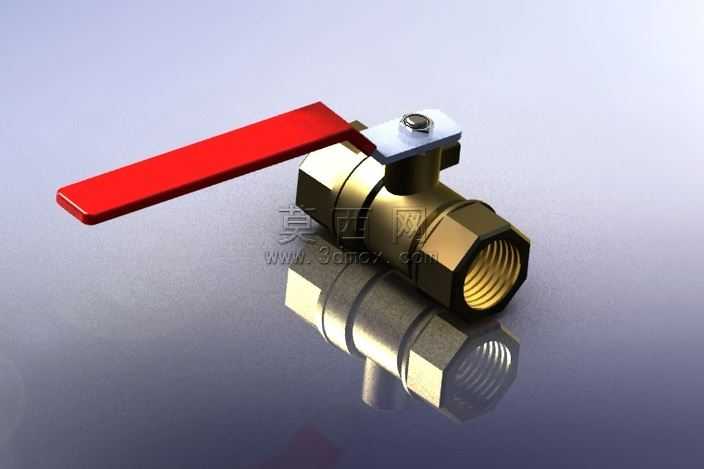

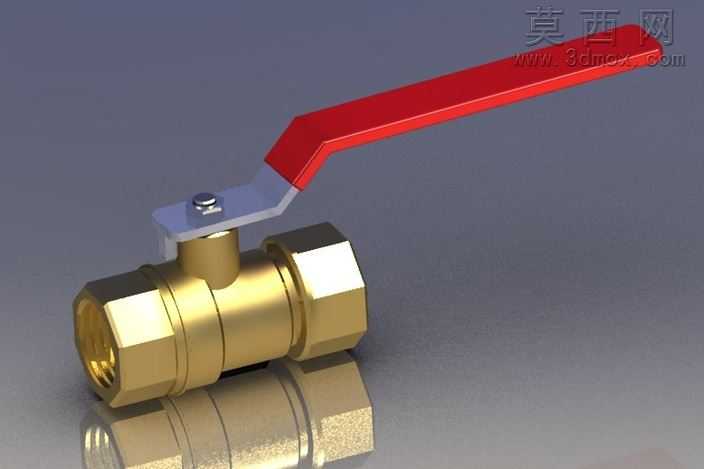

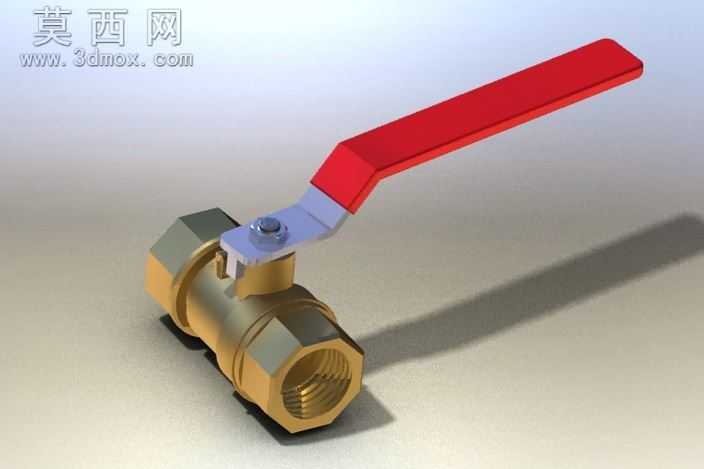

本次设计的黄铜球阀为手动控制类管路通断元件，建模全程严格遵循真实工业产品尺寸规范，完整还原实物的装配逻辑与结构细节。建模阶段首先梳理球阀的核心组成模块，从阀体主体入手，采用拉伸、旋转切除等基础建模命令构建两端内螺纹连接结构，精准还原螺纹牙型参数与六角拧动面的棱角细节，保证阀体壁厚、通径尺寸完全匹配民用管路常用的黄铜球阀规格。随后依次构建球体阀芯、阀杆、手柄连接座、红色扳动手柄等独立零件，球体阀芯的通孔直径与阀体通径保持一致，阀杆与阀芯的连接卡位做了精准的限位结构设计，还原实物中阀杆转动带动阀芯旋转90度即可实现全开全关的动作逻辑，手柄与阀杆的连接部位做了扁位防转结构，同时还原了手柄端部的弯折造型，匹配实际操作时的施力角度。材质与渲染阶段，针对黄铜阀体做了专属材质调试，还原黄铜金属特有的暖金色金属质感，表面做了细微的拉丝纹理处理，避免材质过于塑料化，同时在阀体六角棱边处添加了真实的倒角高光效果，还原金属加工后的边缘反光特性；红色手柄采用哑光工程塑料材质，添加细微的颗粒质感模拟注塑件的表面触感，金属阀杆部分做了亮面镀铬的金属材质，区分不同零件的材质差异。渲染场景采用深色渐变背景，搭配顶部聚光打光，突出阀体金属材质的反光层次，同时在阀体下方添加柔和的反射效果，提升整体渲染的真实感。设计过程中充分考虑了零件的装配干涉问题，所有配合面均预留了合理的装配间隙，转动部位的结构完全符合实际球阀的运动逻辑，既保证了外观的高度还原，也完整呈现了黄铜球阀的内部结构与工作原理，可用于管路设计选型参考、阀类产品结构教学演示等场景。
