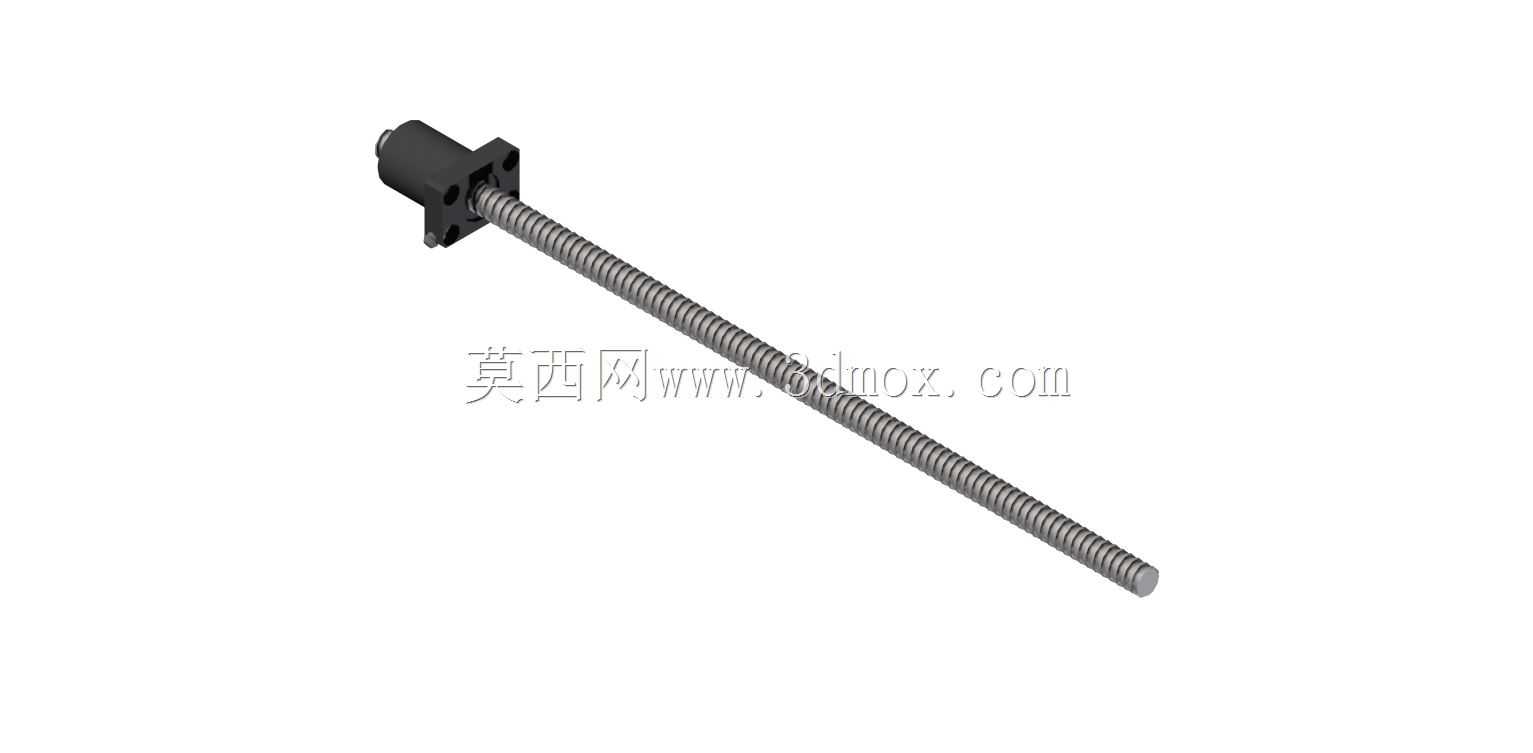

16mm直径5mm导程滚珠丝杠传动组件

　　这款滚珠丝杠传动组件，公称直径16mm，导程5mm，是直线传动场景中十分常用的精密传动元件，核心作用是将旋转运动与直线运动做高精度转换，相比传统滑动丝杠，它的传动效率能达到九成以上，驱动扭矩仅为滑动丝杠的三分之一左右，能大幅降低配套驱动电机的负载要求，在长时间往复运行的工况下也能保持稳定的传动精度，磨损量远低于普通滑动丝杠结构。

　　从实际应用场景来看，这类小规格滚珠丝杠常出现在桌面级数控设备的进给轴上，比如小型数控雕刻机的X/Y/Z轴进给、桌面3D打印机的Z轴升降传动，也会用在小型自动化点胶设备、精密检测工装的位移调节机构中，部分小型非标自动化设备的短行程直线推料、工位切换结构也会选用该规格，它的负载能力足以应对几十公斤级的轴向载荷，满足小型精密设备的传动需求，不会出现传动迟滞、爬行的问题，低速运行时的平顺性表现优异，能避免低速运动时的进给抖动，保障加工或调节动作的精度稳定性。

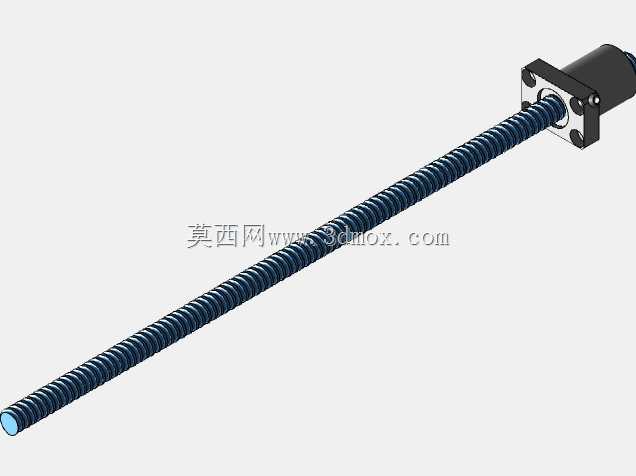

　　从设计思路层面拆解，这款丝杠采用单螺母法兰式安装结构，螺母端的法兰面直接加工有安装孔位，不需要额外设计螺母转接座就能直接固定在移动滑台上，能有效压缩传动机构的整体安装空间，适配小型设备紧凑的结构布局；丝杠滚道与螺母内部的滚珠循环通道做了顺滑过渡设计，滚珠在循环过程中不会出现卡滞点，反向传动时的空程间隙被控制在极小范围内，做精密位移调节时不需要额外增加过大的预紧力就能消除反向间隙，同时也不会因为预紧力过大导致运行阻力升高、磨损加快。丝杠的轴端可以根据实际安装需求加工对应的支撑轴颈、联轴器连接位，适配不同规格的角接触轴承支撑座、联轴器，不需要对丝杠主体做二次加工就能完成装配，降低现场改制的工作量。

　　在外形尺寸与安装边界上，丝杠主体的公称直径16mm，配套螺母的径向尺寸控制在合理范围内，不会占用过多的径向安装空间，法兰安装面的孔位间距符合通用小型丝杠的安装尺寸规范，能和市面上多数同规格的丝杠安装座、滑台配件兼容互换；5mm的导程设计，在配套常见的42、57系列步进电机时，电机每旋转一圈，丝杠带动的移动部件行进5mm，既可以满足快速进给的速度要求，也能通过电机细分实现微米级的位移调节，兼顾传动速度与调节精度。丝杠的有效行程可以根据实际设备需求裁切，轴端的支撑结构可以选择固定-支撑、固定-固定两种形式，短行程应用下采用固定-支撑结构就能满足刚性要求，长行程应用时将两端都做固定支撑，能提升丝杠的临界转速，避免高速运行时出现丝杠共振的问题。

　　实际选型装配时需要注意，这类滚珠丝杠属于精密传动部件，安装时要保证丝杠轴线与移动导轨的平行度误差控制在允许范围内，否则会加剧滚珠与滚道的磨损，缩短使用寿命，同时要搭配对应的防尘结构，避免加工产生的碎屑、粉尘进入螺母内部的滚道，造成滚珠卡滞、滚道划伤；日常运行时需要定期补充润滑脂，降低滚道与滚珠的摩擦损耗，长期保持传动精度。这款丝杠的结构设计没有冗余的复杂结构，整体可靠性高，维护成本低，在小型精密传动场景中是性价比极高的传动选择，既能满足设备的精度要求，也能控制整体机构的体积与成本，适配各类紧凑布局的小型自动化、数控类设备的传动需求。
